Diagrama De Funcionamiento; Modos Automáticos - Sentera Controls Rtvs8 Serie Instrucciones De Montaje Y Funcionamiento

RTVS8
REGULADOR DE VELOCIDAD DE VENTILADOR POR
TRANSFORMADOR 115-230 VAC
INSTRUCCIONES DE FUNCIONAMIENTO
NOTA
ATENCIÓN
MIW-RTVS8-ES-000 - 28 / 04 / 2022
U (VAC)/
Velocidad
115
115
95
95
85
85 Histéresis
70
2—10 %
70
55
(40)
55
0
(40)
0
0
0 20
U (VAC)/
Velocidad
230
230
190
190
170
170
140
Histéresis
140
110
2—10 %
(80)
110
0
(80)
0 0
0 20
Al iniciarse, el LED de comunicación verde parpadeará rápidamente por un período
de 15 segundos para indicar, que el dispositivo se está inicializando.
■
Antes de encender la unidad, asegúrese de que todas las conexiones se han
realizado correctamente.
■
Asegúrese que la tensión de alimentación se encontrará dentro de los límites de
la corriente nominal máxima del producto.
1.
Desconecte la fuente de alimentación antes de que proceda a la conexión o el
montaje del cableado.
2.
Instale el sensor conectado en la zona apropiada para que pueda medir las
condiciones ambientales relevantes.
3.
Seleccione el modo de funcionamiento a través de 'Modbus Holding Register' 11.
El modo según los ajustes de fábrica es Automatic forward.
3.1 MODO MANUAL
El valor se toma mediante holding Register 12, donde se puede establecer
el escalón de salida deseado (consulte los escalones y las tensiones
correspondientes en la Tabla 1).
3.2 Modos automáticos
Cuando se ha seleccionado el modo automático, el controlador cambia las
cinco velocidades automáticamente de acuerdo con los valores medidos
por el sensor conectado a la toma maestra RJ45. Existen dos modos
automáticos:
3.2.1 Modo 'automatic forward'. Consulte el diagrama operativo a
continuación:
Cada nivel puede tomar un valor de 0 a 100 % con las siguientes
www.sentera.eu
volver al índice

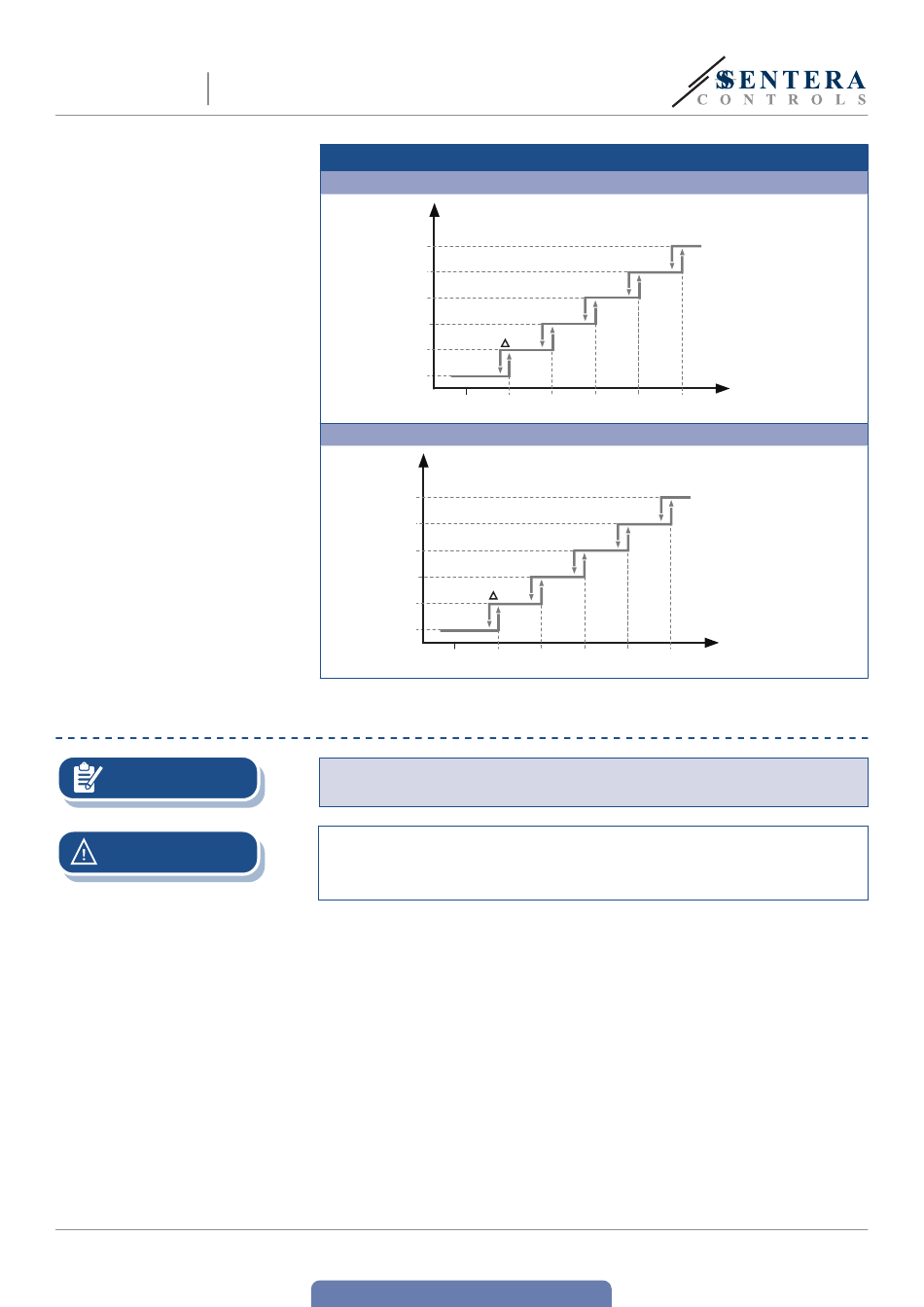

Diagrama de funcionamiento

Fuente de alimentación de 115 VCA / 50—60 Hz
20 40 60 80
40 60 80 95
Fuente de alimentación de 230 VCA / 50—60 Hz
20 40 60 80
40 60 80 95
Señal de control digital
95
(porcentaje dinámico) [%]
95
Señal de control digital
(porcentaje dinámico) [%]
10 - 13
