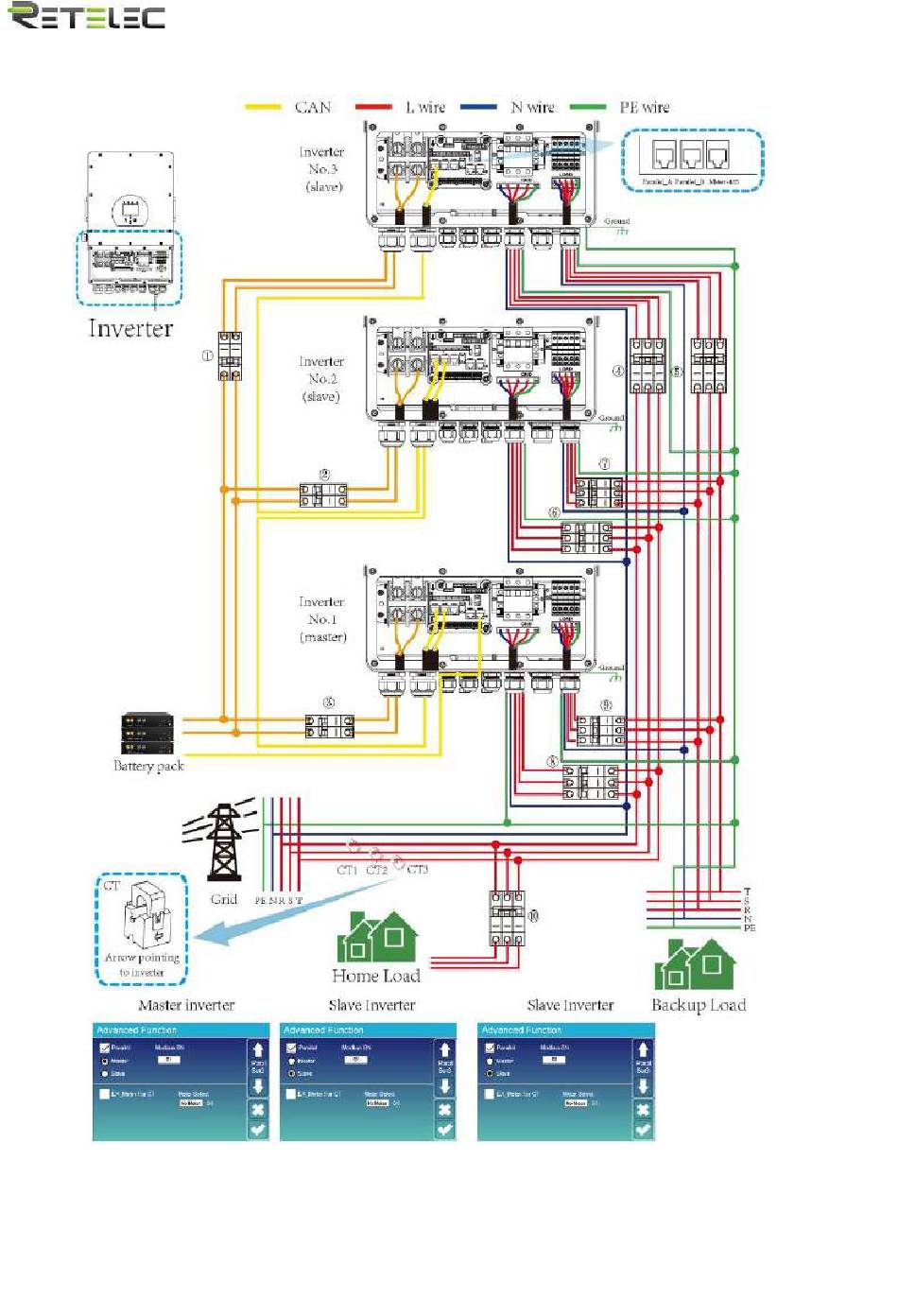

3.12. Diagrama de conexión del inversor de tres fases paralelo
1 2 3 – Interruptor CC para la batería: 300ª CC
4 6 8 – Interruptor AC para red: 63ª AC
5 7 9 – Interrruptor AC para carga de backup: 32ª AC
10 – Interruptor AC para para el hogar. Depende de las cargas de la casa.
29
