Mantenimiento
PASO 3 
PASO 4 
PASO 5 
4-12
Gire la lente
Gire la lente en sentido contrario a las
agujas del reloj hasta que las pestañas
queden libres de los anillos de
retención de la lente. Consulte A
en la Figura 4.10.
NOTA: el montaje de desplazamiento
del conector permite al conector
moverse mientras se gira la lente.
Saque la lente
Los conectores de la lente se
desconectarán cuando extraiga la
lente del proyector. Consulte B en la Figura 4.10.
Inserte la lente nueva
NOTA: retire la tapa posterior pequeña. Mantenga puesta la tapa frontal.
• Conector eléctrico: alinee el conector macho de la lente con el conector
hembra del montaje de desplazamiento del conector.
• Inserte la lente: alinee las pestañas de bloqueo de la placa de la lente con las
ranuras en el anillo de sujeción de la lente. Empuje la lente hacia adentro hasta
que las pestañas toquen la parte posterior del anillo de sujeción.
•
Gire la lente: para garantizar que la lente esté segura en la montura de lente, gírela
en el sentido de las agujas del reloj hasta que sienta que las pestañas de la lente
peguen con los extremos finales del anillo de sujeción de la montura de la lente. Para
asegurar que el pasador de bloqueo
esté enganchado correctamente, gire la
lente en sentido contrario a las agujas
del reloj. Si la lente no gira en sentido
contrario a las agujas del reloj, el
pasador de bloqueo está enganchado
correctamente. Si la lente gira en
sentido contrario a las agujas del reloj,
el pasador de bloqueo no está
enganchado correctamente; en este
caso, gírelo en el sentido de las agujas
del reloj hasta que el montaje del
pulsador se detenga. Vuelva a
comprobar girando la lente en sentido
contrario a las agujas del reloj. La
lente no debería de girar.
Guía de configuración de los modelos Roadster, Matrix WU y Mirage S+/HD/WU

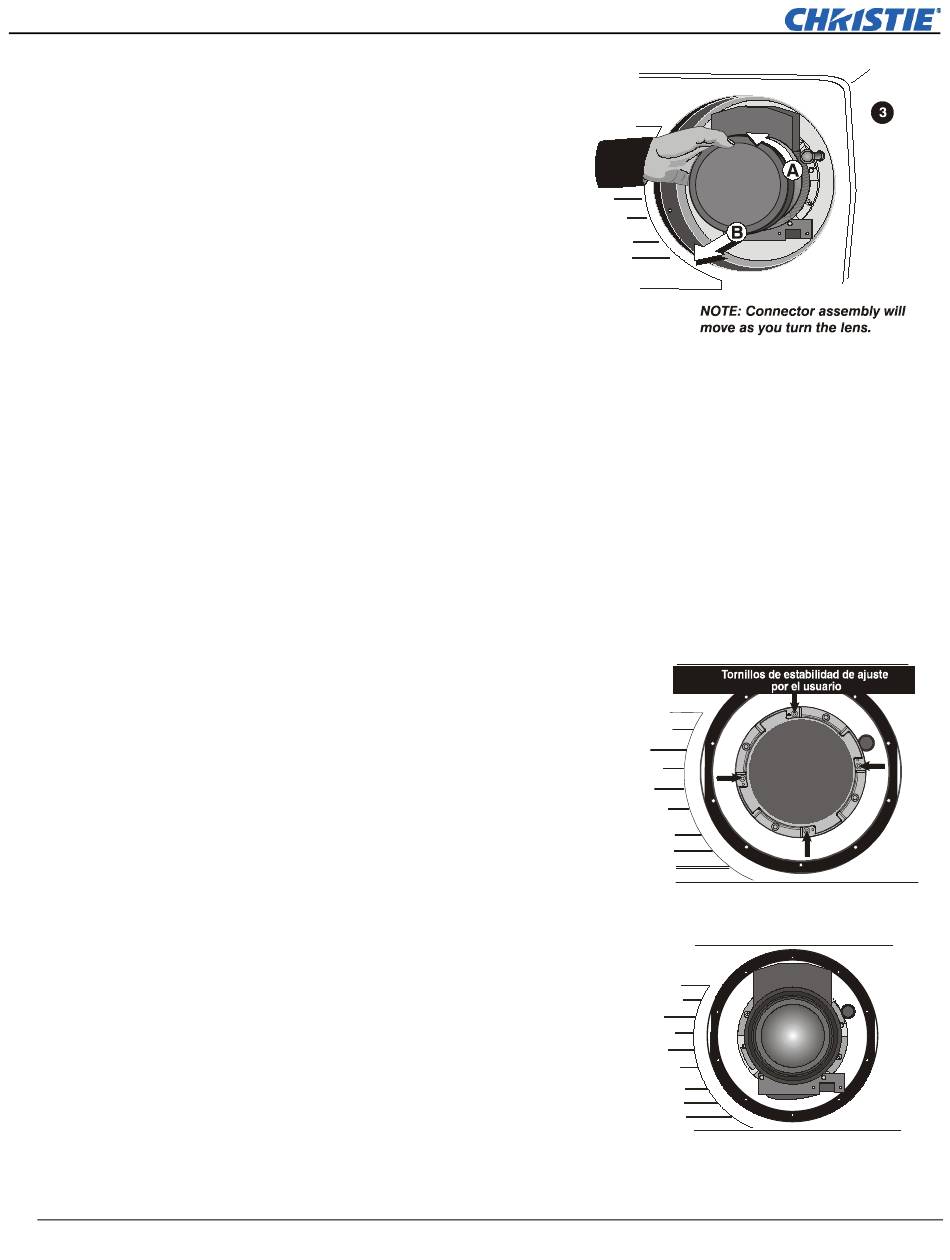

Figura 4.10. Gire la lente
Figura 4.11. Tornillos ajustables en
el anillo de sujeción
Figura 4.12. Vista con lente de
zoom instalada
