Características Funcionales
Soldadura MIG/MAG

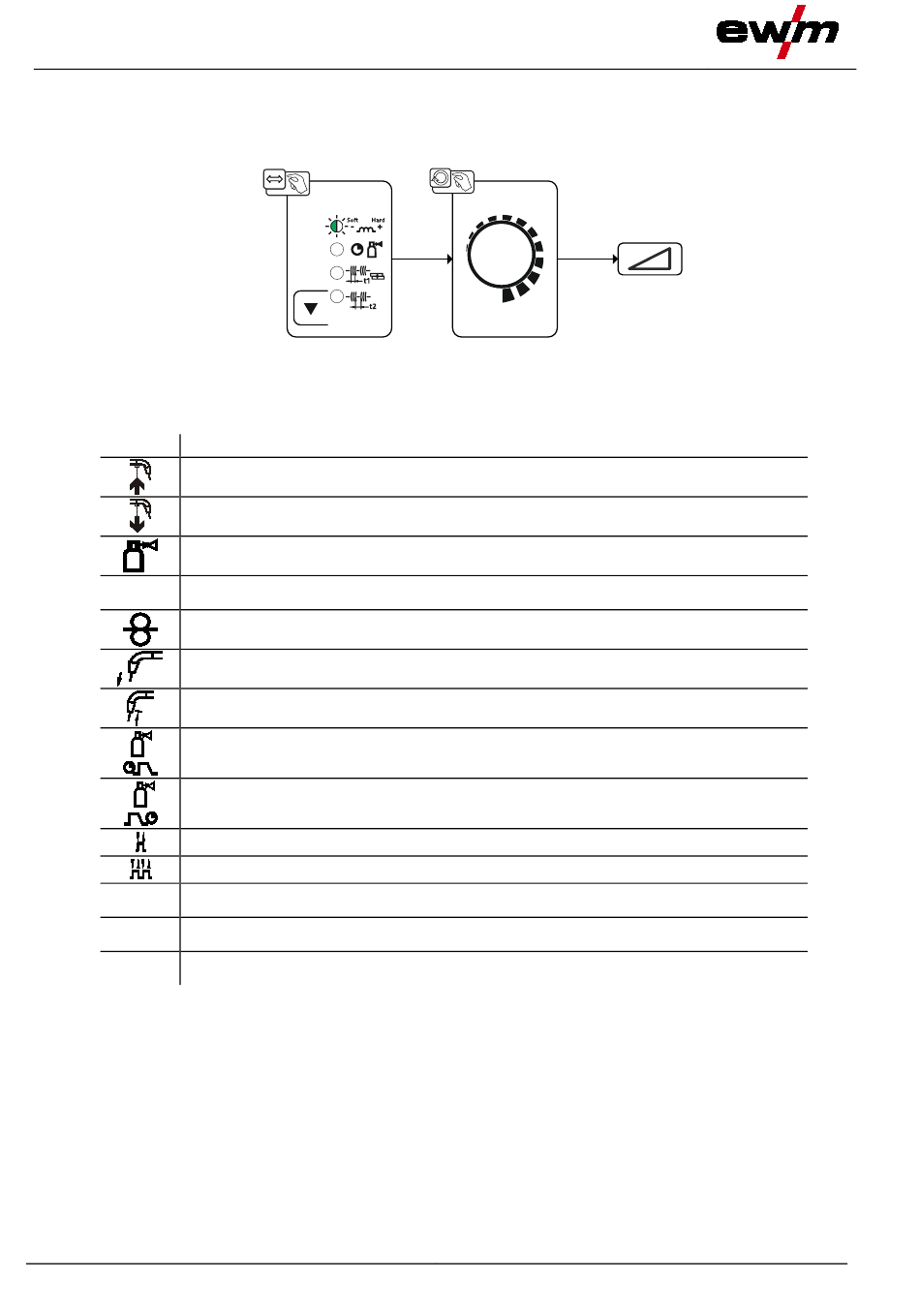

5.2.4.3 Dinámica del arco voltaico (efecto de estrangulación)
Con esta función el arco voltaico puede adaptarse de un arco voltaico estrecho y duro con penetración
profunda (valores positivos) hasta un arco voltaico ancho y blando (valores negativos).
5.2.5 Modos de operación (procesos de función)
5.2.5.1 Explicación de los símbolos y de las funciones
Símbolo Significado
Accione el pulsador del quemador
Suelte el pulsador del quemador
Flujo del gas de protección
Potencia de soldadura
I
Se alimenta el electrodo de alambre
Inserción lenta de alambre
Quemado posterior del alambre
Corrientes anteriores de gas
Corrientes posteriores de gas
2 tiempos
4 tiempos
Tiempo
t
Tiempo de punto
t
1
Tiempo de pausa
t
2
5.2.5.2 Desconexión forzada
Cuando transcurren los tiempos de error, la desconexión forzada finaliza el proceso de soldadura y
puede activarse mediante dos estados:
• Durante la fase de ignición
5 s después del inicio de soldadura, no fluye ninguna corriente de soldadura (error de ignición).
• Durante la fase de soldadura
El arco voltaico se detiene más de 5 s (corte del arco voltaico).
20
Figura 5-6
