EXTRACCIÓN Y SUSTITUCIÓN DE PIEZAS

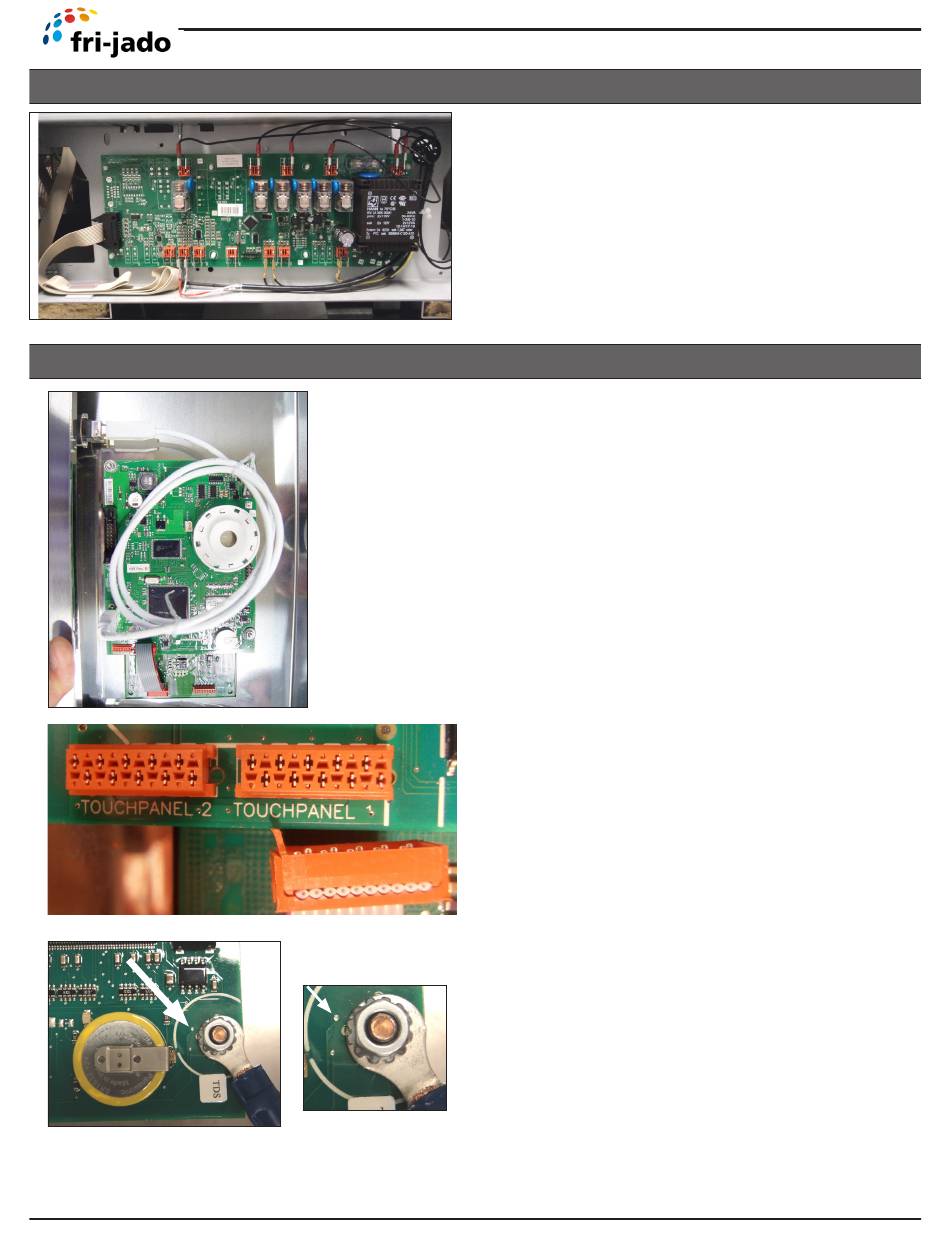

TABLERO DE ALIMENTACIÓN Y E/S

TABLERO DE CPU

Manual de mantenimiento para TDR7 P Gas - forma 9124025 - rev. 01/2022
1. Remove the right side panel according
prior procedure.
2. Disconnect the wiring and flatcable on
the board.
3. Remove the board from the clips by pin-
ching the clips.
4. Reverse the procedure to install.
Antes de cambiar la placa de la CPU y la pan-
talla,
asegúrese de descargar (con una memoria
USB) o escribir
bajar los programas de grill y el parámetro
ter
1. Retire el panel lateral derecho según el pro-
cedimiento anterior.
2. Retire el panel de operación de acuerdo con
el procedimiento anterior.
3. Retire las 4 tuercas y anillos de la placa de la
CPU y retire la placa.
4. Invierta el procedimiento para instalar.
5. Lea los programas y parámetros de asado
desde la memoria USB a la placa de la CPU.
Nota 1: El teclado de cable plano debe conec-
tarse al conector "Panel táctil 1" en la placa de
la CPU.
Nota 2: "Panel táctil 2" es una conexión de
cable plano para el teclado del interruptor del
rotor en el lado del cliente.
Nota 3: Para unidades más antiguas con ca-
ble de tierra en la esquina inferior derecha.
Tenga cuidado de que el terminal de anillo no
haga contacto con el punto de soldadura (ver
flecha). De lo contrario, la iluminación de la
pantalla y las teclas pueden apagarse.
