ECO SISTEMS SPLASH-25 Manual Del Usuario página 11

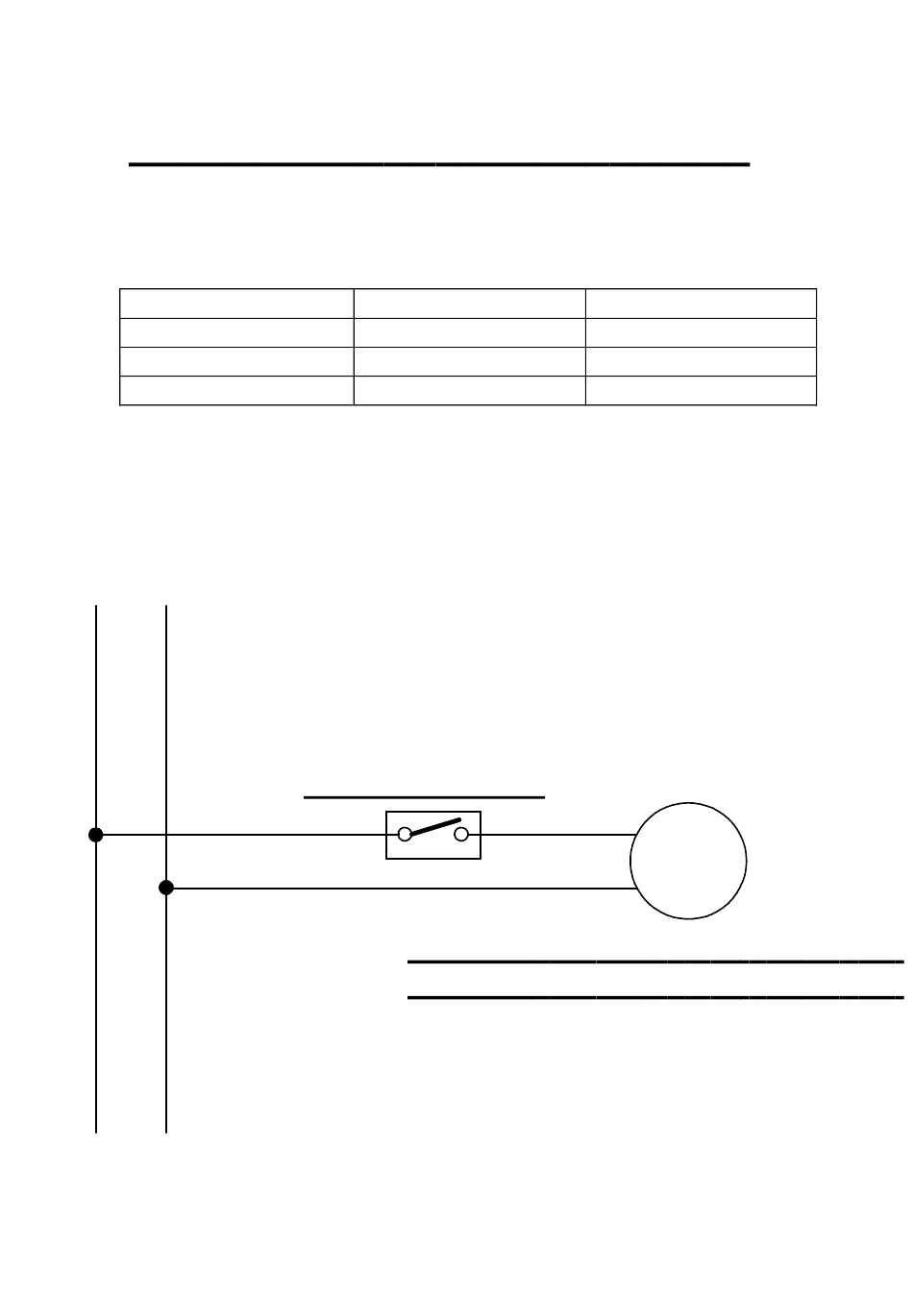

ESQUEMA CONEXION ELECTRICA
Distancia Baterías / motor.
De 0 hasta 5 metros
De 6 hasta 12 metros
Magnetotermico
+ -
rojo
negro
Sección cable 12 V DC
2
10 mm
2
16 mm
25Amperios
MAGNETOTERMICO
MOTOR 12V DC 200 W 1500r.p.m.
MOTOR 24V DC 300 W 1500r.p.m.
Capítulo I Página 6
24 V DC
2
6 mm
2
10 mm
15 Amperios
M
