Puesta en funcionamiento
8.3
Puesta en funcionamiento con nodos de bus CPX-FB13
Esta sección describe las interfaces, los interruptores DIL y los elementos de indicación del nodo
de bus mencionado y proporciona una descripción general de la configuración y puesta en funciona-
miento con este nodo de bus.
Para obtener información detallada sobre el nodo de bus, consultar la documentación sobre el nodo
de bus è 1 Documentos aplicables.
8.3.1
Interfaces y elementos de indicación

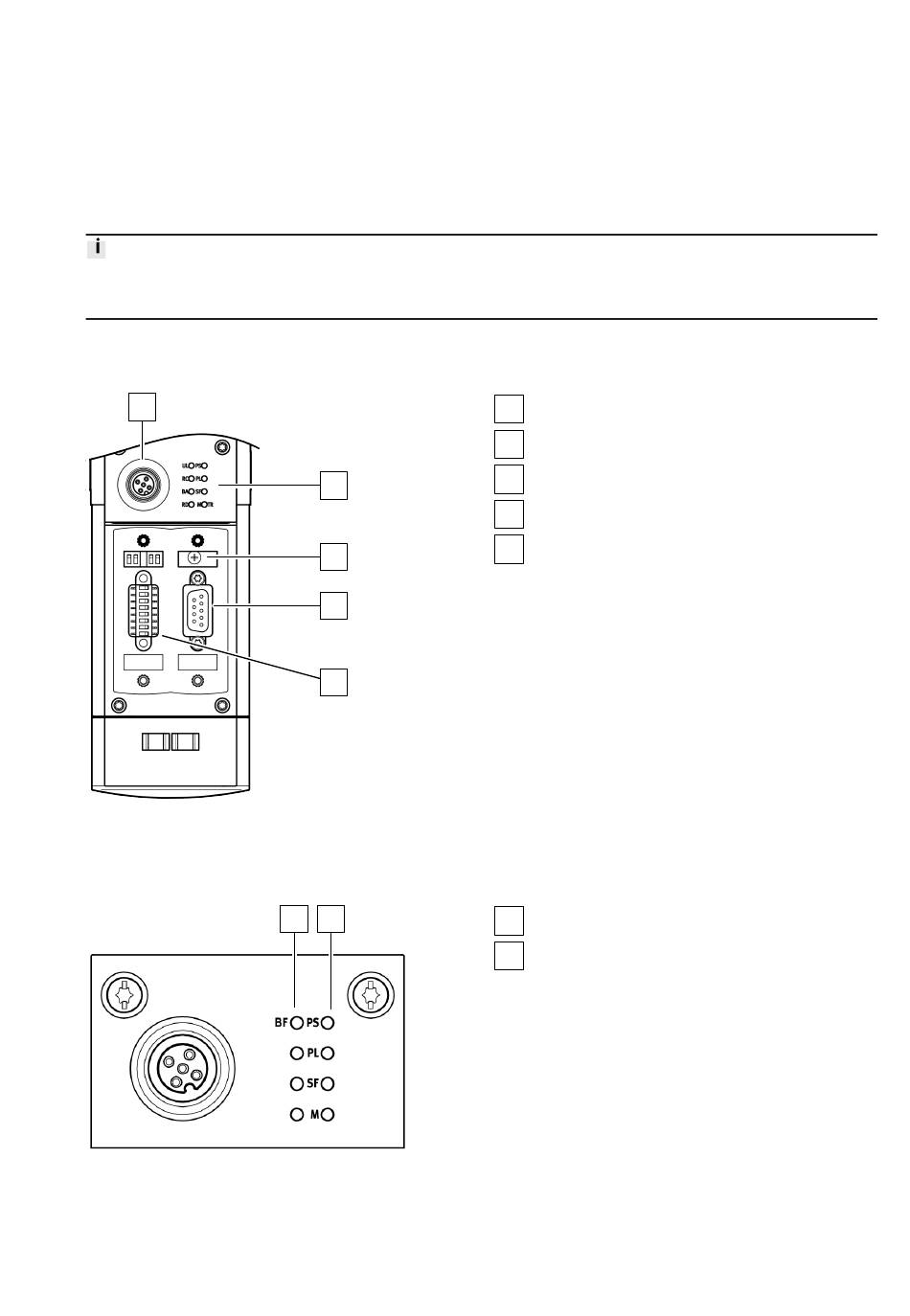

Interfaces y elementos de indicación en los nodos de bus CPX-FB13
1
Fig. 18: Interfaces y elementos de indicación en
los nodos de bus CPX-FB13
Indicación LED en el nodo de bus CPX-FB13
Fig. 19: Indicación LED en el nodo de bus CPX-
FB13
Festo — MSE6-E2M — 2022-08d
2
3
4
5
1
2
1
Interfaz de servicio
2
LEDs específicos de red y de CPX
3
Interruptores DIL 1 y 2
4
Conexión a la red
5
Interruptor DIL 3
1
LED específicos de la red
2
LEDs específicos del CPX
