Borne de tierra
• Borne de tierra en el interior de la caja, sección máxima del conductor 2,5 mm
• Borne de tierra en el exterior de la caja, sección máxima del conductor 4 mm
• Si se usa una tensión extrabaja de seguridad para alimentar el módulo de la electrónica, no
establezca una conexión a tierra de seguridad
Prensaestopas
Diámetro del cable:
• Plástico: ⌀5 ... 10 mm (0,2 ... 0,38 in)
• Bronce niquelado: ⌀7 ... 10,5 mm (0,28 ... 0,41 in)
• Acero inoxidable: ⌀7 ... 12 mm (0,28 ... 0,47 in)
El alcance del suministro incluye:
• 1 prensaestopas instalado
• 1 prensaestopas sellado con tapón provisional
También se incluye en el alcance del suministro del sistema electrónico del relé un segundo
prensaestopas (no montado).
Excepciones: con Ex d/XP, únicamente se permiten inserciones roscadas.
Espaciador por temperatura
• Proporciona aislamiento de sello para el depósito y una temperatura ambiente normal para la caja
• En el caso de producirse daños en el sensor, protege la caja de la exposición a las presiones del
depósito hasta 100 bar (1 450 psi)

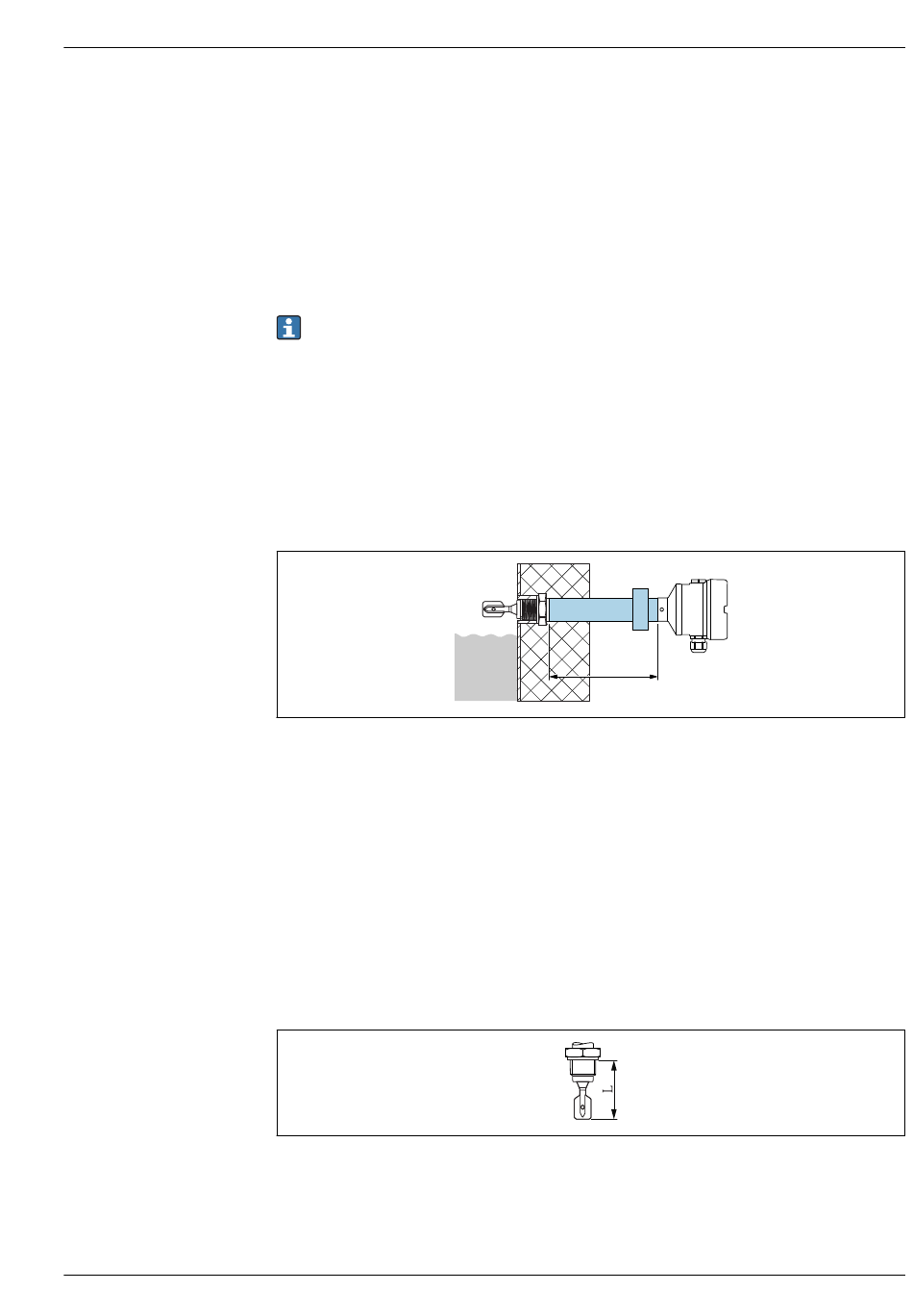

 34 Espaciador por temperatura con separador de vidrio
A Disponible en 2 longitudes según la temperatura de proceso
Configurador de productos, función "Aplicación":
• 230 °C (446 °F): aprox. 160 mm (6,3 in)
• 280 °C (536 °F): aprox. 200 mm (7,87 in)
• PFA (conductor) 230 °C (446 °F): aprox. 160 mm (6,3 in)
Diseño de la sonda
Compacta
• Material: 316L o aleación Hastelloy C22
• Longitud L del sensor: Depende de la conexión a proceso
Consúltese la sección sobre conexiones a proceso: rosca ASME B1.20.3, MNPT, EN 10226, R, ISO
228, G
 35 Compacto, longitud L del sensor
2
A
2 (14 AWG)
(12 AWG)
A0042352
