2VV FINESSE EC VCFI4B100-S0EC Instalación página 8

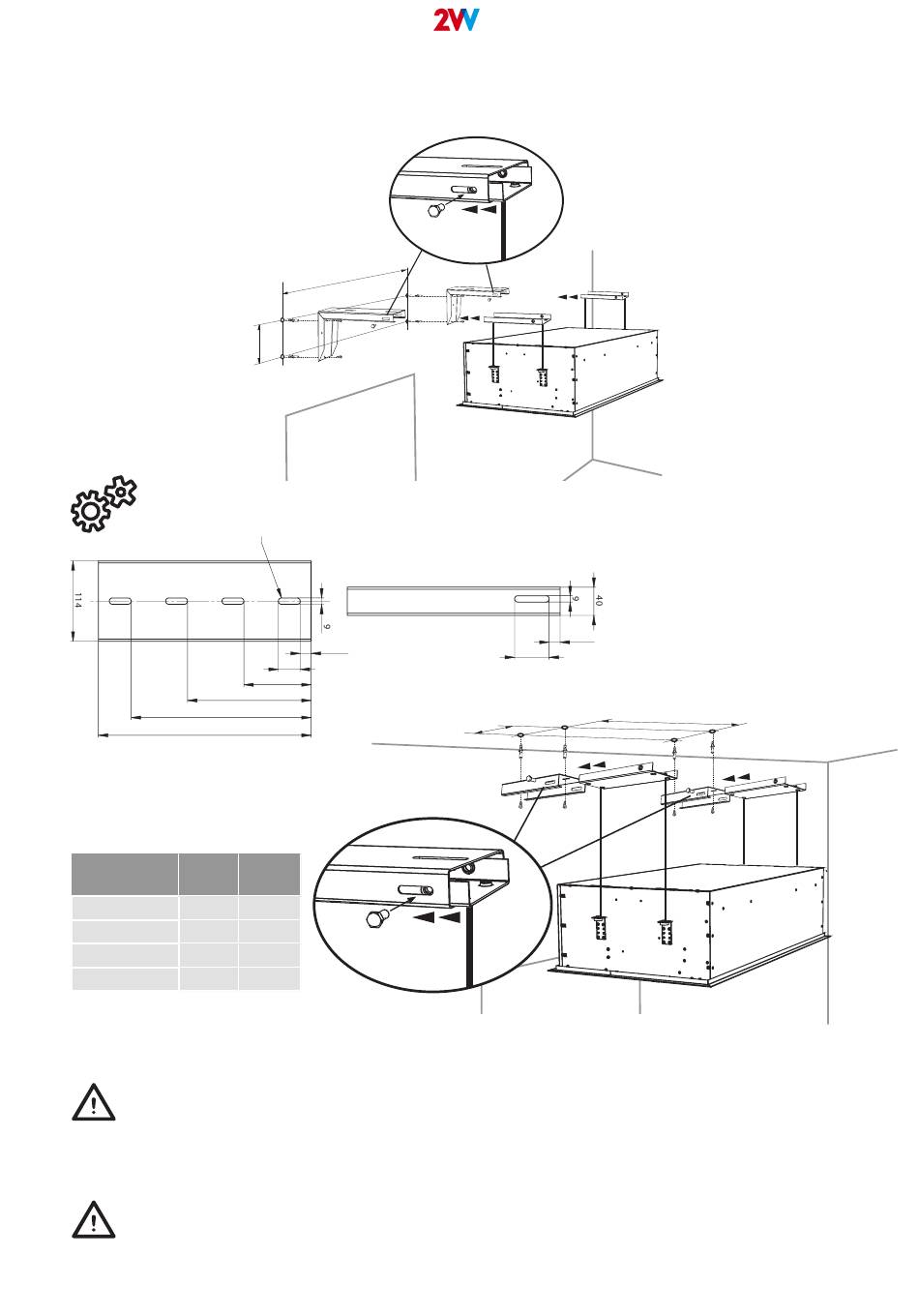

6. INSTALACIÓN
Para instalar en el cielorraso, utilice el juego de soporte de cielorraso VCS4-KONZ-STR. El juego
de soportes de cielorraso se
debe pedir por separado como un accesorio opcional
Tipo
VCFI4x-100-x-...
VCFI4x-150-x-...
VCFI4x-200-x-...
VCFI4x-250-x-...
6.1-4 Suspenda la cortina de aire de las barras roscadas y asegúrese de que no se afloje.
Teniendo en cuenta el peso de la unidad, se requerirá de un equipo de elevación adecuado (monta-
•
cargas, etc.) o de dos personas más para sostenerla en tanto no esté completamente fijada.
¡La suspensión debe soportar el peso de la cortina de aire!
•
8
ver.1 03-01-22
114
L2
L1
4x
15,5
31
95,5
175,5
255,5
302
L1 L2
[mm] [mm]
250 1085
250 1585
250 2085
250 2465
2VV. Creating innovative solutions for you and your business since 1995.
38
57
M8 M8
49
L1
M8 M8
15,5
L2
M 8 M8 M 8 M 8
