Tenga en cuenta que el cable de carga y la fuente de alimentación no forman parte del producto sanitario.

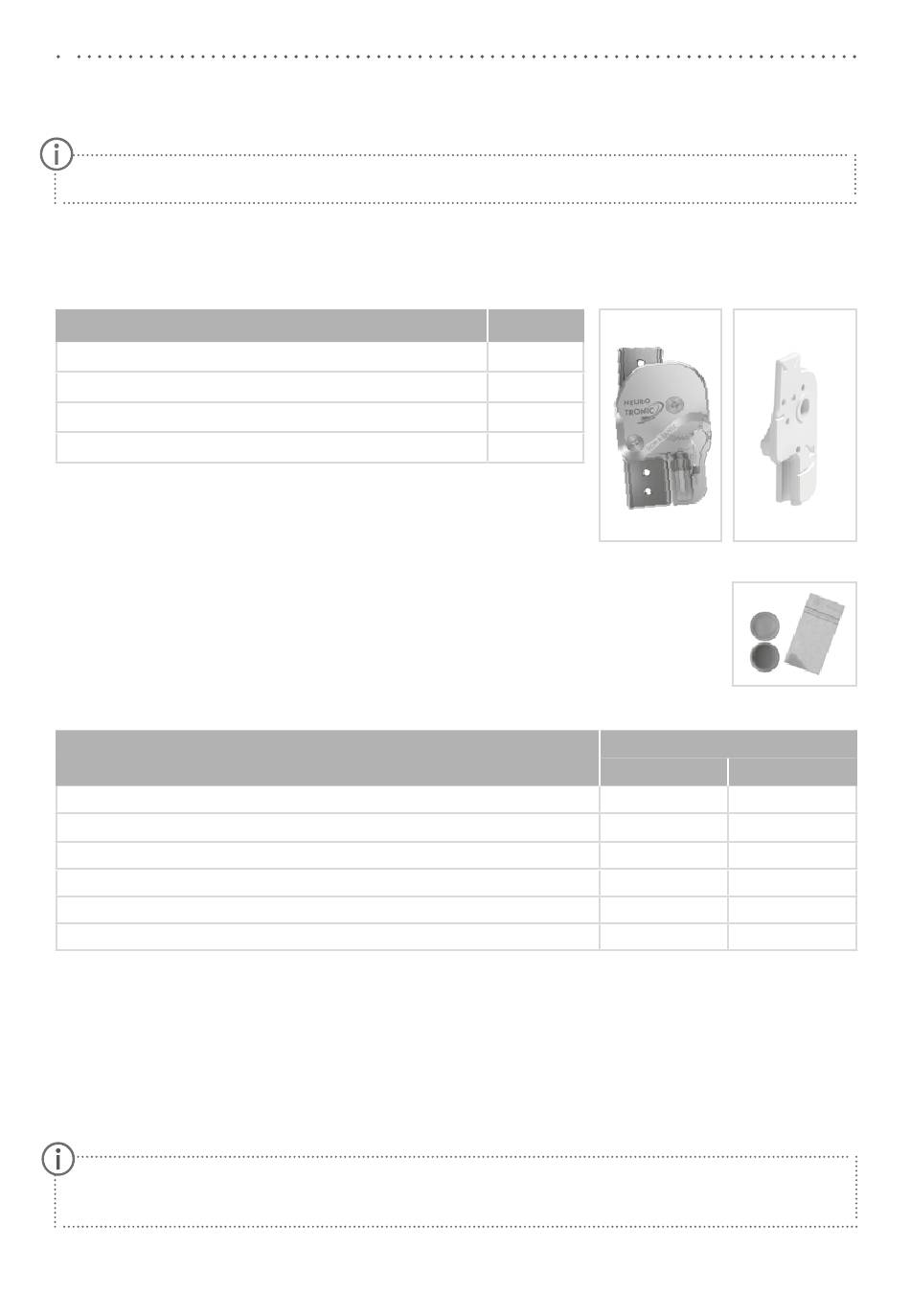

6. Volumen de suministro de la articulación de rodilla de sistema
Denominación
articulación de rodilla de sistema NEURO TRONIC (fig. 9)
espaciador para laminar/montar (fig. 10)
grasa para articulaciones ortésicas, 3 g (sin figura)
AGOMET® F330, 5 g (fig. 11)
7.

Capacidad de carga

La capacidad de carga resulta de los datos del paciente relevantes y se
puede determinar mediante el configurador de ortesis. Es aconsejable uti-
lizar los componentes de sistema determinados por el configurador de ortesis y tener
en cuenta la técnica de producción recomendada para producir la ortesis.
8. Herramientas para el montaje de la articulación de sistema
Herramientas
T8 llave/broca hexalobular
T15 llave/broca hexalobular
T20 llave/broca hexalobular
destornillador dinamométrico, 1-6 Nm
broca espiral, 3,2 mm
destornillador para tornillos con ranura cruciforme PH0
9. Montaje de la articulación de sistema
La articulación de sistema se suministra montada. Todas las funciones se comprueban en fábrica. Para el mon-
taje en la ortesis y para los trabajos de mantenimiento tiene que desmontar la articulación de sistema. Para
garantizar un funcionamiento óptimo, siga las instrucciones de montaje siguientes. Fije todos los tornillos con
el torque especificado en la sección 9.6.
Al montar la articulación de sistema, asegúrese de que la alineación básica de la ortesis sea correcta,
pues resulta esencial para el funcionamiento posterior de la ortesis.
Cantidad
1
1
1
1
Fig. 9
Anchura de sistema
16 mm
x
x
x
x
x
x
Fig. 10
Fig. 11
20 mm
x
-
x
x
x
x
13
