Instructivo de ensamble

F
B
L
C
1
Tuerca de fijación Clavija de madera
(6 ) (6 )
usados en este paso usados en este paso
① ③

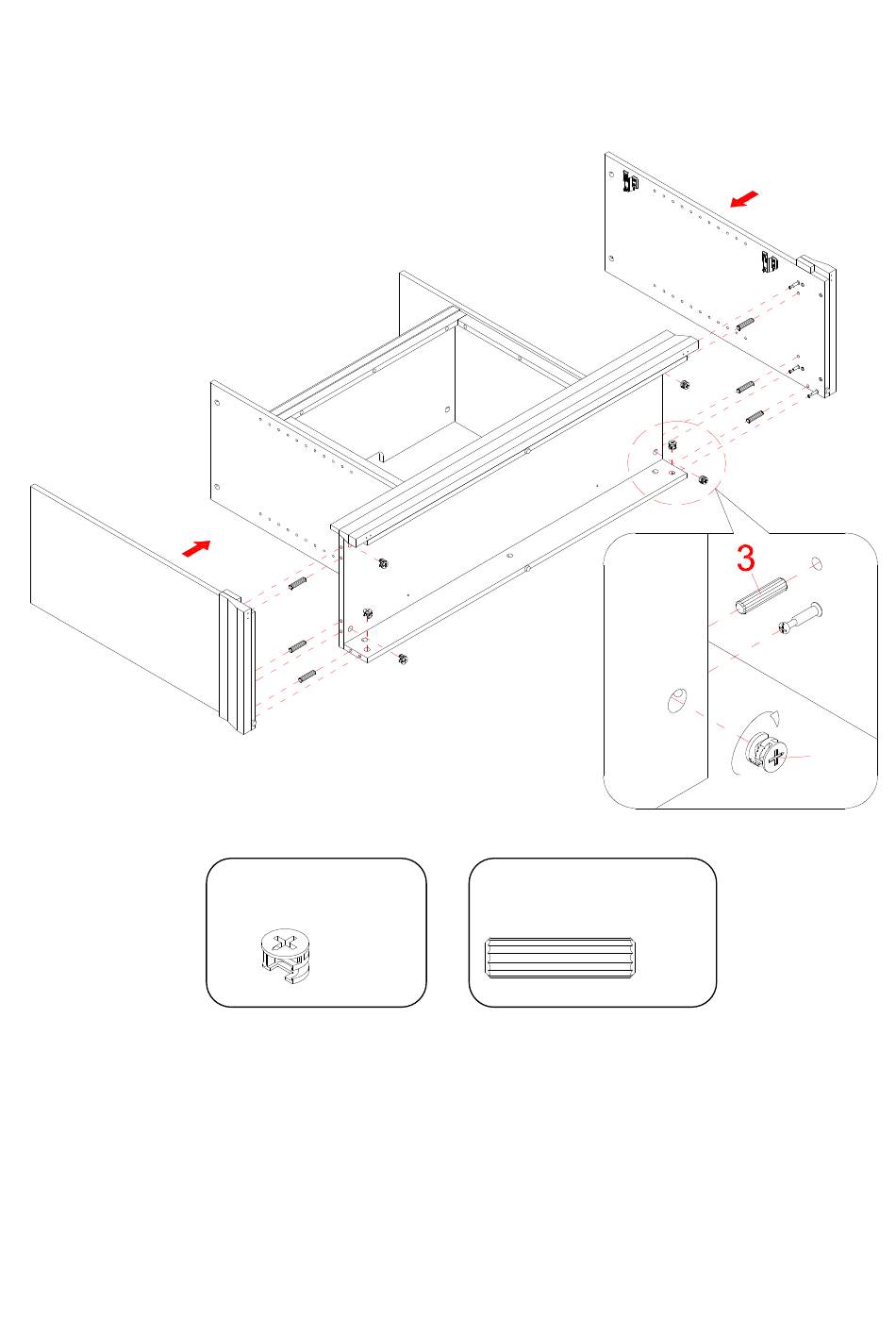

12. Adjuntar el panel izquierdo (C) al panel inferior (B) y al soporte inferior posterior (L) con 3 clavija s de
madera de 30 mm (3) y 3 tuercas de fijación (1).
13. Repetir el mismo procedimiento para adjuntar el panel derecho (F) al lado opuesto.
13
