Gestión de cables del panel de breakout

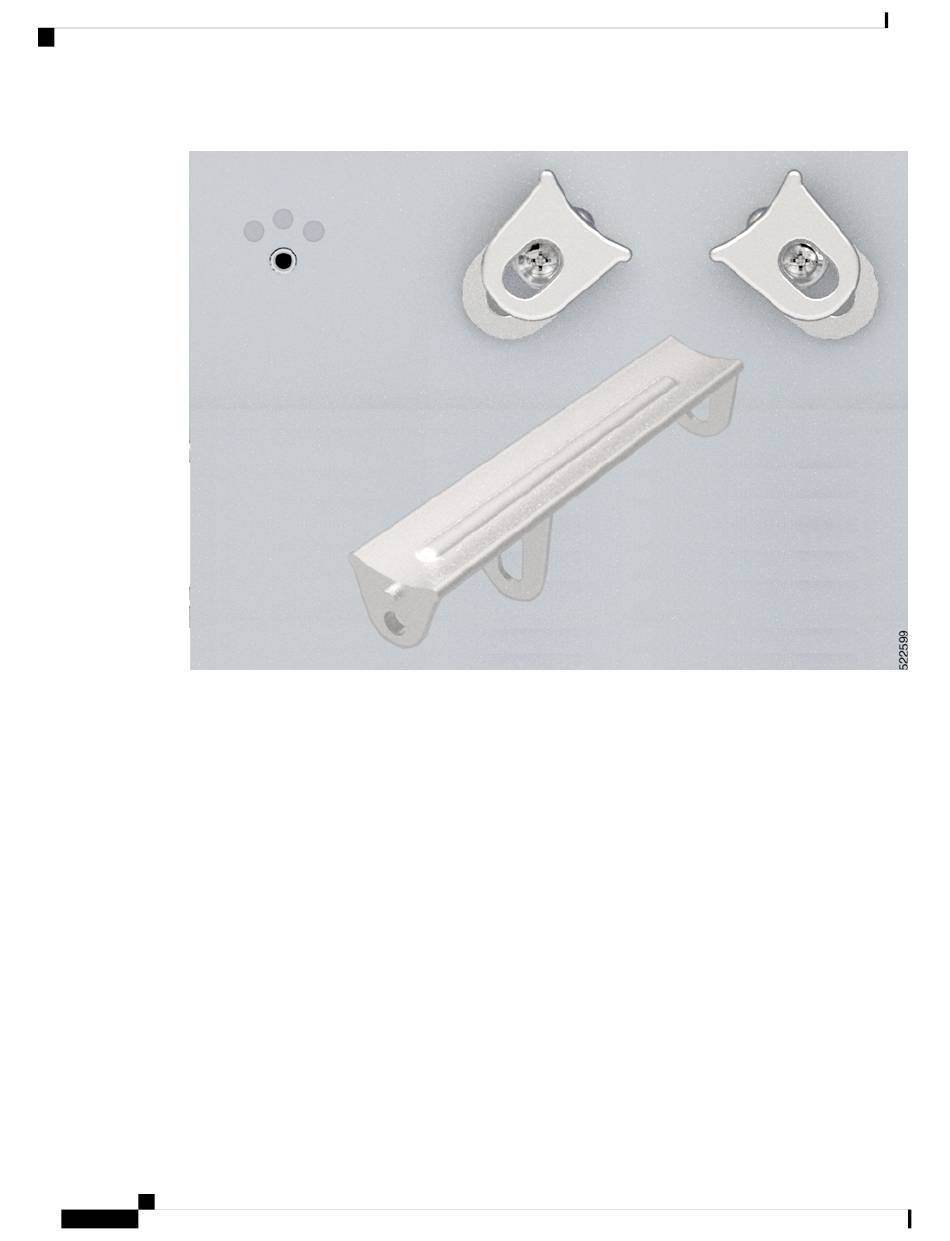

Figura 84: Guías de fibra
Para sacar los cables a ambos lados del panel de breakout, realice los siguientes pasos:
• Incline las guías de fibra inferiores hacia dentro, hacia el puerto USB 0 de la placa frontal.
• Fije los salientes de las guías de fibra en los orificios de guía de la placa frontal.
• Apriete los tornillos cautivos.
• Dirija los cables a ambos lados del panel de breakout.
Para sacar los cables en el lado derecho del panel de breakout, realice los siguientes pasos:
• Incline las guías de fibra inferiores hacia el lado izquierdo mirando hacia abajo.
• Incline la guía de fibra superior hacia el lado derecho mirando hacia arriba e incline la guía de fibra del
medio en la dirección opuesta.
• Fije los salientes de las guías de fibra en los orificios de guía de la placa frontal.
• Apriete los tornillos cautivos.
• Dirija los cables hacia el lado derecho del panel de breakout.
Para sacar los cables en el lado izquierdo del panel de breakout, realice los siguientes pasos:
• Incline las guías de fibra inferiores hacia el lado derecho mirando hacia abajo.
