7.2 Pinza de sensor (opcional)
El inversor tiene integrada una función de limitación de la exportación. La función ajusta la salida
del inversor rápidamente de acuerdo a la potencia del usuario y los paneles solares, previniendo
que la salida del inversor se vuelque a la red. Esta función limitadora es opcional. Si compra el
inversor con un limitador, un sensor de intensidad será incluido en el paquete, que es necesario
para la función del limitador.
7.2.1 Función de cero exportación vía transformador de intensidad
Cuando usted lea esto, confiamos en que habrá completado la conexión acorde a los requerimientos
del capítulo 5, si usted ha encendido el inversor en este punto y desea usar la función limitadora,
por favor apague los interruptores CA y CC del inversor, y espere 5 minutos hasta que el inversor
este completamente descargado. Entonces, conecte el sensor de intensidad a la interfaz limitadora
del inversor. Asegúrese de que están conectados de manera fiable, y que el sensor de intensidad
está anclado al cable de la línea de entrada. Para facilitarle el uso de la función limitadora del
inversor, le proveemos del diagrama de conexión, como se muestra en la imagen 7.1, las líneas rojas
conectadas a la red de utilidad corresponden a la fase (F), las líneas azules a la línea de neutro (N),
y las líneas amarillas muestran el cable de puesta a tierra (CP), Recomendamos instalar un
interruptor automático de CA entre la salida del inversor y la red de utilidad, las especificaciones de
este interruptor estarán definidas por la carga conectada. El interruptor recomendado en función
de la carga puede ser conectado en la tabla 5.1. Si no hay un interruptor CC integrado en el inversor
que usted ha comprado, le recomendamos que conecte uno externamente. La tensión e intensidad
del interruptor dependerá del array PV que usted utilice.

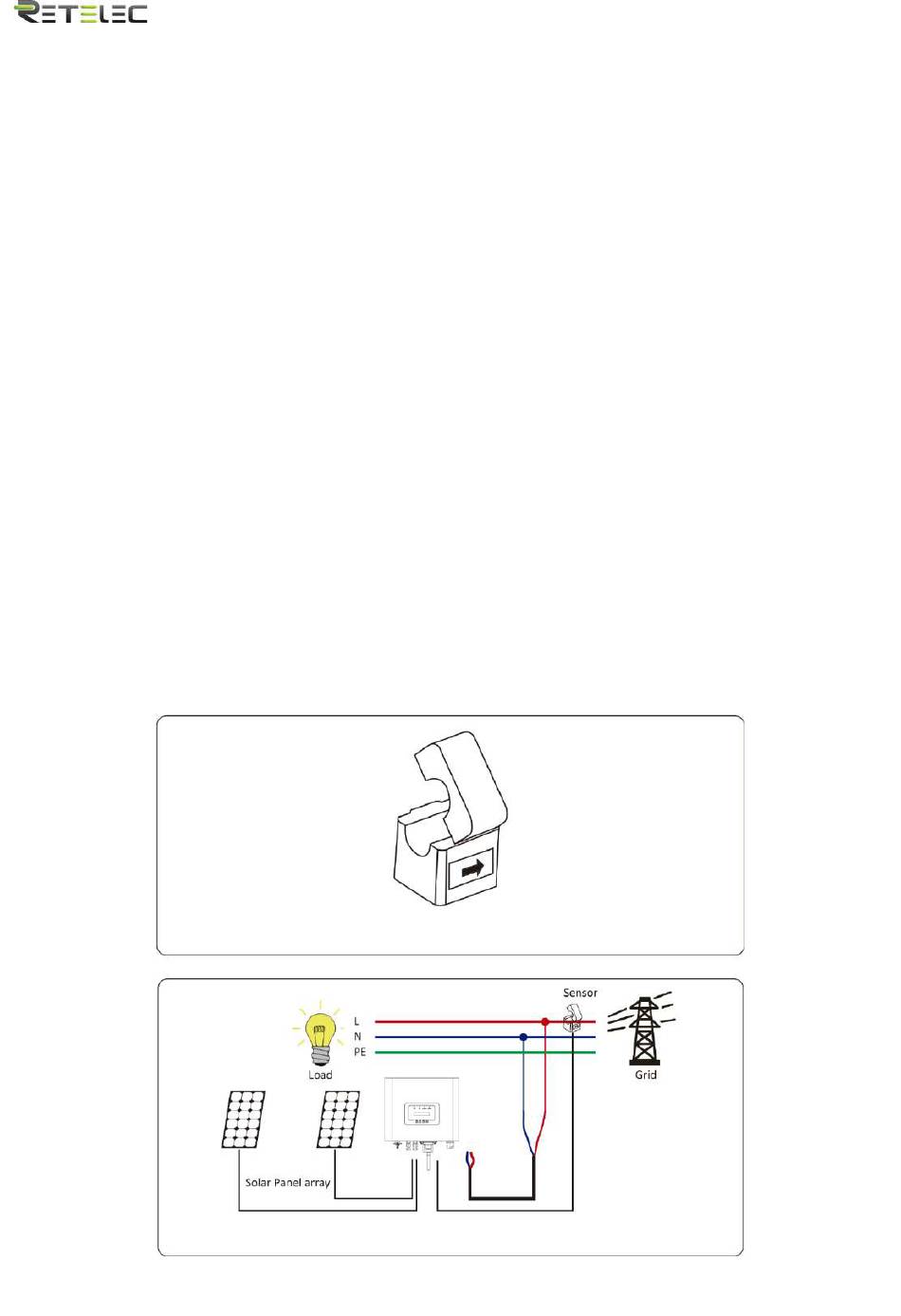

Imagen 7.6 Pinza de sensor (La flecha apunta hacia la red)
Imagen 7.7 Diagrama de conexión de la pinza de sensor
25
