15.5 Reemplazo de placa
El reemplazo de placa debe ser llevada a cabo exclusivamente por un técnico de servicio.
IMPORTANTE: Utilice protección antiestática para la puesta a tierra y proteger los componentes de descargas
electrostáticas (ESD) al trabajar dentro de la carcasa del indicador 682. Los procedimientos que requieran trabajar dentro
del indicador 682 deben ser realizados exclusivamente por personal de servicio cualificado.
Realice el siguiente procedimiento para reemplazar la tarjeta del indicador 682:
1. Desconecte la alimentación al indicador.
2. Retire la placa posterior como se detalla en el
3. Marque las conexiones para la reinstalación de la tarjeta.
4. Desconecte la tarjeta por completo.
5. Retire todos los tornillos que aseguran la placa.
6. Desconecte el cable plano del conector J26 y el cable plano de pantalla del conector J27 en la cara posterior de la
placa al levantarla de la carcasa.
7. Utilice los conectores J1-J5 de la nueva tarjeta de reemplazo para apoyar la tarjeta sobre el borde inferior de la
abertura de la carcasa.
8. Presione el extremo del cable plano contra el conector J26 mientras siga cerrado. Abra el conector J26 y vuelva a
cerrarlo cuando el extremo del cable plano se haya alojado en el interior del conector.
9. Alinee el conector de cable plano de pantalla con el conector J27 y presione la parte posterior del extremo del cable
plano de pantalla para que los conectores encajen.
10. Ponga la nueva tarjeta de reemplazo en la carcasa y asegure con los tornillos extraídos anteriormente.
11. Reconecte la tarjeta. Consulte el
IMPORTANTE: Siempre verifique que el indicador haya vuelto a una condición segura con la instalación adecuada de todas
las conexiones y una prueba completa de funcionamiento antes de reinstalar la placa posterior y devolver el indicador al
servicio.
Apartado 2.3 en la página

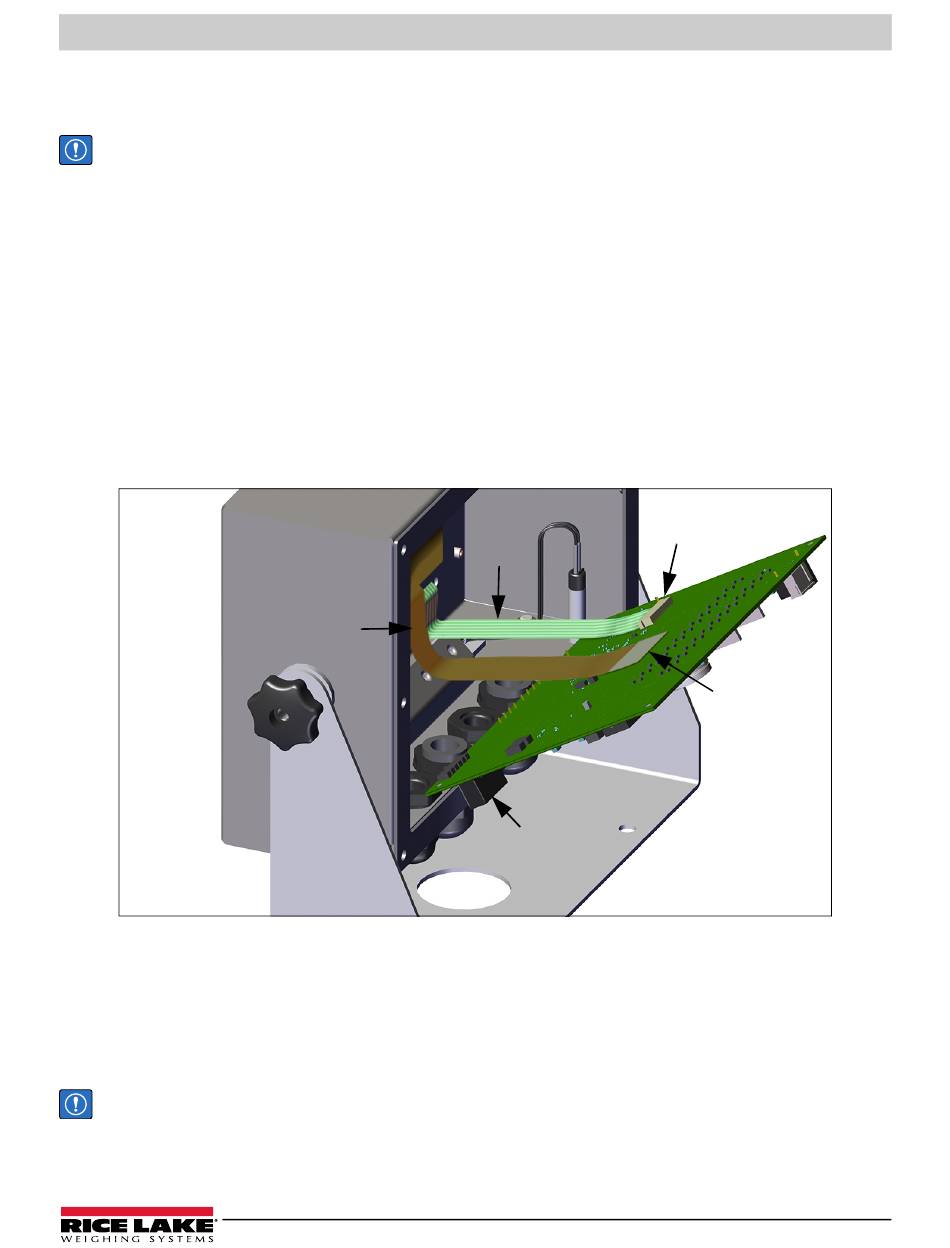

Figura 15-2. Instalación de la tarjeta de reemplazo
Cable
plano
de pantalla
Apartado 2.5 en la página 12
