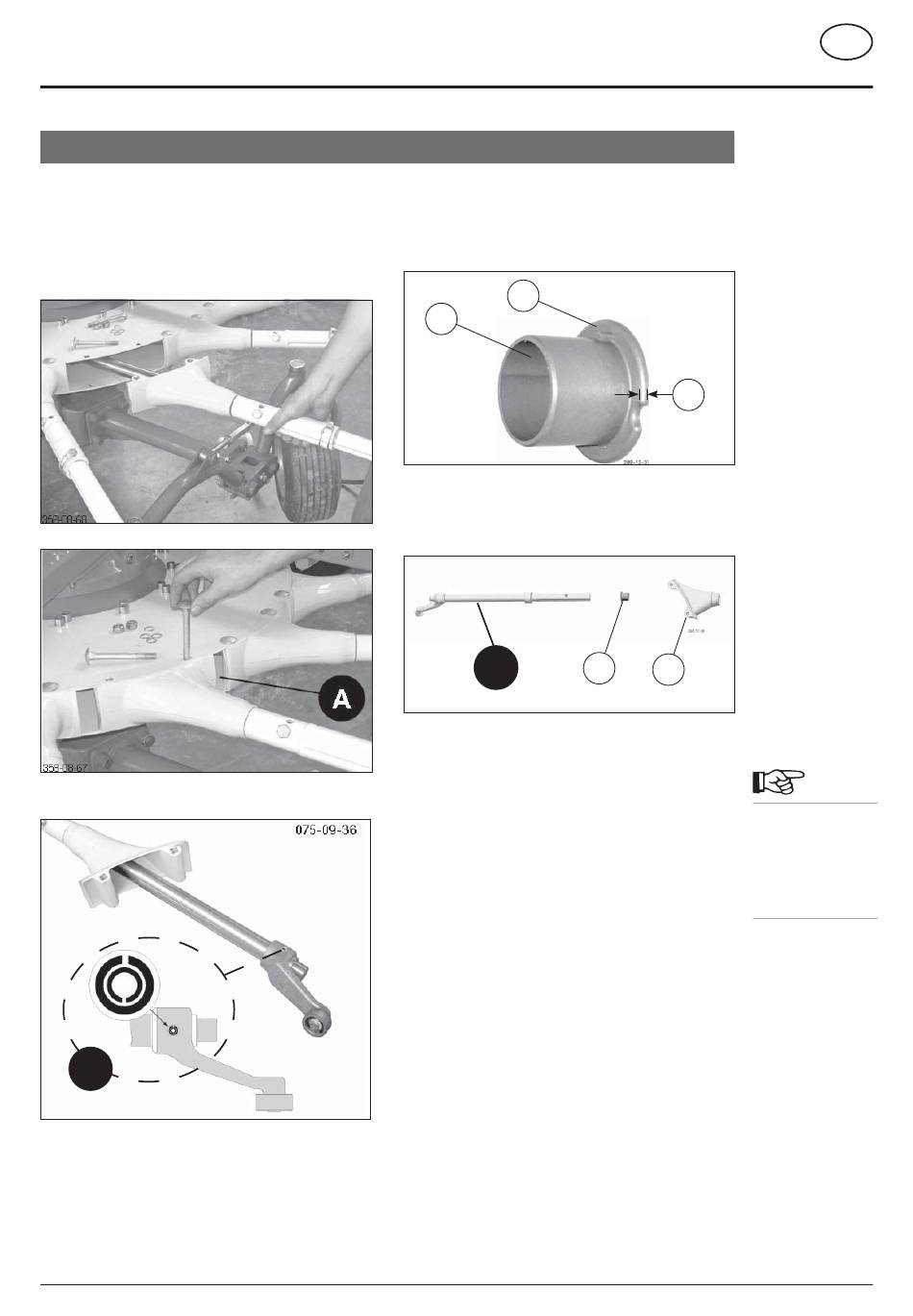

1. Desmontar el árbol de mando
- Desbloquear el pasador de cierre en el brazo de
dientes y quitar el brazo de dientes.
- Aflojar las tuercas M12
- Quitar los tornillos M12 x 110
- Sacar el eje de mando (C)
- A la vez se quitan las tapaderas abatibles (A)
- Cuando sea necesario: Cambiar la palanca de
mando (B)
B
1201-E Wartung_2502
Unidad rotatoria
2. Cambiar el casquillo cojinete
Después de una larga duración de servicio se puede
producir un creciente desgaste de los casquillos cojinete en
los ejes de mando. Se debe cambiar los casquillos cojinete
(3) cuando el collar (1) del casquillo es menor que 1 mm.
3
- Sacar el contracojinete (4) hacia adelante
- Sacar por golpes el casquillo cojinete (3)
- Cuando sea necesario cambiar el eje de mando (C)
C
- Colocar un casquillo cojinete (3) nuevo en el
contracojinete (4). Prestar atención a la saliente
(2) del cojinete. Ésta es un seguro contra el giro, y
ajusta preciso en una ranura del contracojinete.
- Aplicar el contracojinete con cojinete en el eje de
mando (C) y llevarlo a la posición correcta.
3. Montar el eje de mando
- Colocar el eje de mando con contracojinete en el
molinete
- Afianzar de nuevo los tornillos M12 x 110 por medio
de las tuercas.
- Colocar las tapaderas abatibles (A) entre los
contracojinetes.
- Aplicar el brazo de dientes en el eje de mando y
fijarlo mediante pasador de muelle.
- 28 -
MANTENIMIENTO
2
1
3
4
E
Indicación:
¡Fijarse en la posi-
ción del manguito
de sujeción!
(ver detalle de B
– ilustración: 075-
09-36)
