5. Conexión eléctrica
5.1. Conexión de terminales CC
1. Apague el interruptor de suministro principal de red
2. Apague el aislador CC.
3. Monte el conector de entrada de PV al inversor
Aviso de seguridad: Por favor no conecte el polo positivo ni el negativo de PV a
tierra, podría causar daños serios al inversor.
Aviso de seguridad: Antes de conectarlo, por favor asegúrese de que la
polaridad de la tensión de salida del array de PV se alinea con los símbolos
"DC+" y "DC-".
Aviso de seguridad: Antes de conectar el inversor, por favor asegúrese de que
la tensión de circuito abierto del array PV está dentro de los 550V que soporta
el inversor.

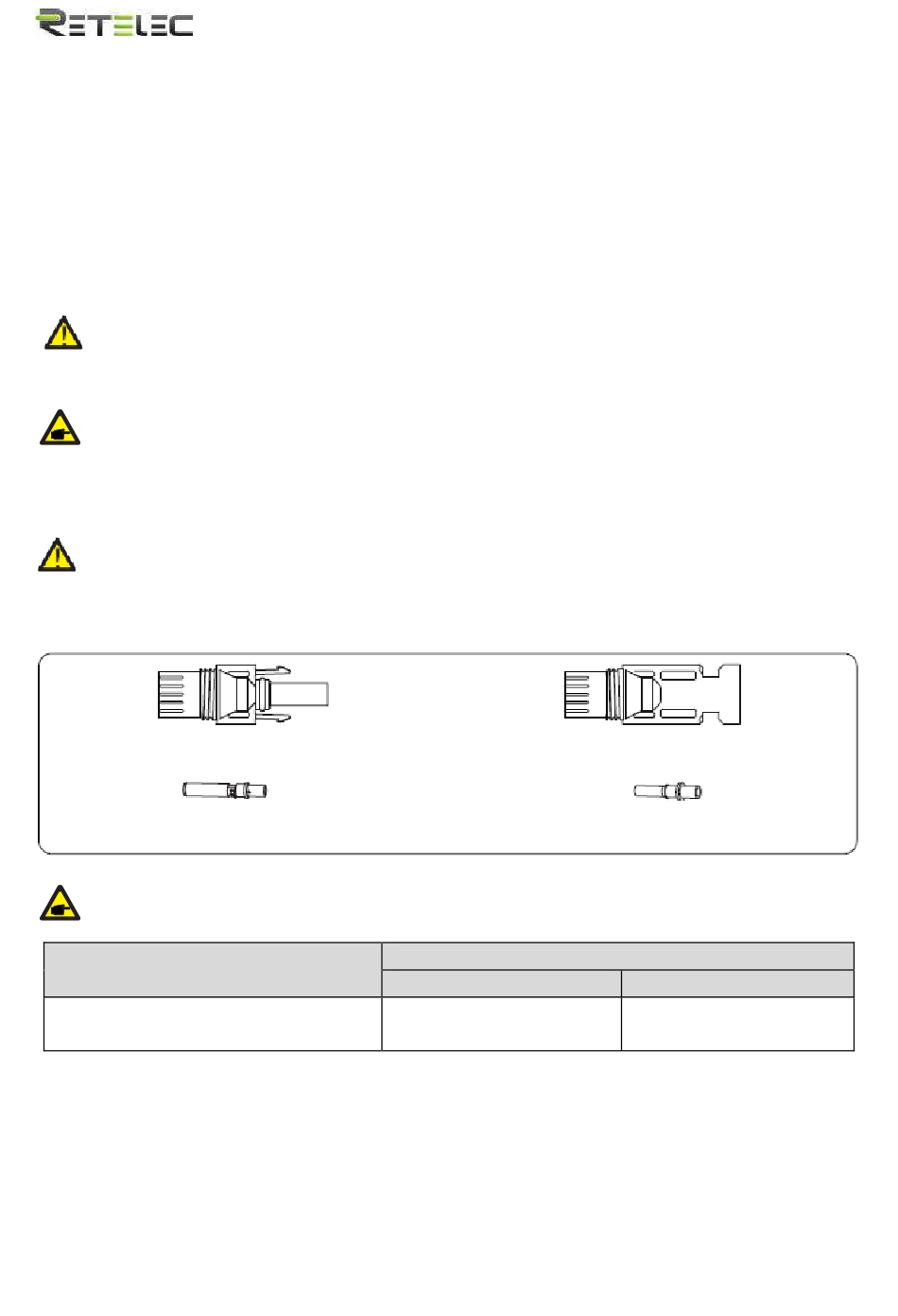

Imagen 5.1 Conector CC+ macho (MC4)
Aviso de seguridad: Por favor utilice cable adecuado para CC en el sistema PV.
Tipo de cable
Cable
genérico
(modelo: PV1-F)
Los pasos para montar los conectores de CC son los siguientes:
a) Pele el cable en torno a 7mm, desmonte la tuerca de tope de conexionado
(ver imagen 5.3)
de
industria
Tabla 5.1 Especificaciones de cable CC
www.retelec.com
Imagen 5.2 Conector CC+ hembra (MC4)
Sección (mm2)
Rango
4.0~6.0 (12~10AWG)
Valor recomendado
4.0(12AWG)
15
