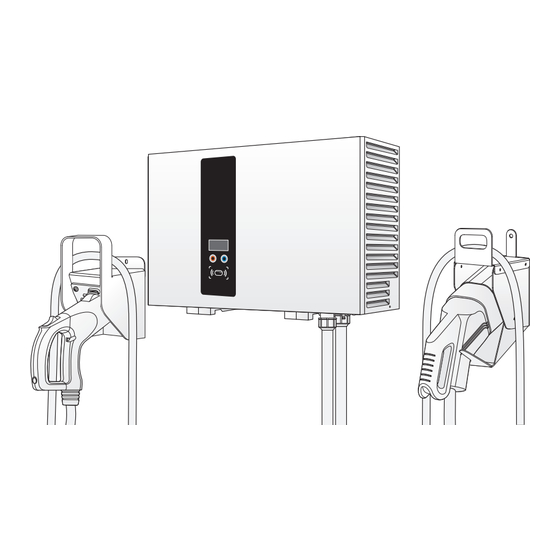

Página 223: Dc Wallbox Cargador
DC Wallbox Cargador Manual de Instalación y Operación Versión: 1.2.0 Fecha de asunto: 2020/03... - Página 224 Í NDICE Introducción..........1 Características .
-
Página 225: Convenciones Generales
Convenciones Convenciones generales En este manual se utilizan las convenciones siguientes: Nota: Indica información adicional que es relevante para el proceso o procedimiento actual. ¡ADVERTENCIA! La información de advertencia aparece antes del texto al que hace referencia para subrayar que el contenido puede evitar daños al equipo o equipamiento. ¡PRECAUCIÓN! A PRECAUCIÓN APARECE ANTES DEL TEXTO AL QUE HACE REFERENCIA A PRECAUCIÓN... - Página 226 Delta. Puesto que el producto se desarrolla y mejora de forma continua, Delta puede modificar o actualizar el Manual de vez en cuando sin previo aviso. Delta hará todo lo que esté en su mano para mantener el Manual actualizado, así como la precisión del este Manual.
-
Página 227: Introducción
Introducción Introducción El cargador de pared de corriente continua DC Wallbox es la mejor elección en la actualidad para ali- mentar vehículos provistos de batería eléctrica (BEV y vehículos eléctricos enchufables (PHEV). Está diseñado para carga rápida en zonas tanto públicos como privados, tales como espacios de estaciona- miento de minoristas y establecimientos comerciales, estaciones de carga de flotas, áreas de des- canso en autopistas, centros de trabajo, residencias, etc. -
Página 228: Aplicaciones
Introducción Aplicaciones Zonas de estacionamiento públicas y privadas Zonas de aparcamiento comunitario Zonas de aparcamiento hoteles, supermercados y centros comerciales Zonas de aparcamiento en centros de trabajo Estaciones de carga Áreas de descanso en autopistas ... -
Página 229: Instrucciones De Seguridad Y Conexión Importantes
Instrucciones de seguridad y conexión importantes Instrucciones de seguridad y conexión impor- tantes Selección del lugar de instalación DC Wallbox puede instalarse tanto en interior como en exterior. Es necesario tener en cuenta las condiciones de instalación y protección en el lugar: Siga las normas locales de regulación eléctrica e instalación. - Página 230 Instrucciones de seguridad y conexión importantes 380 V - 415 V TRIFÁSICA ¡ADVERTENCIA! Esta corriente eléctrica procede de una red eléctrica con conexión bifurcada, y el DC Wallbox puede conectar a L1, L2 o L3, y al neutro. La conexión a tierra debe conectarse al neutro solamente en un punto, normalmente en el panel de disyuntor.
-
Página 231: Kit De Accesorios
Antes de la instalación Antes de la instalación Requisitos de seguridad Asegúrese de revisar previamente los procedimientos operativos normalizados (SOP) y garantizar que se revisan los códigos eléctricos y de edificación locales antes de instalar el cargador DC Wallbox. Un técnico autorizado deberá... -
Página 232: Antes De La Instalación
Antes de la instalación Herramientas recomendadas Se recomiendan las siguientes herramientas para instalar el cargador DC Wallbox: (1x) Voltímetro o multímetro digital (1x) Nivel de agua (1x) Martillo (1x) Perforadora de hormigón (1x) Cortacables/tenazas ® (1x) Destornillador Torx de seguridad T15 y T25 ... -
Página 233: Instalación Del Cargador Dc Wallbox
Instalación del cargador DC Wallbox Instalación del cargador DC Wallbox Preparación 1. Libere los tornillos de la caja (dos lados) con una llave recta de tubo n.º 8. 2. Abra la tapa superior de la caja de madera contrachapada. 3. Extraiga la plantilla de montaje y corte las bridas de cable para mover el enchufe de carga. Manual de Instalación y Operación... -
Página 234: Montaje En Pared
Instalación del cargador DC Wallbox 4. Retire la espuma de la parte superior, abra la bolsa de plástico y extraiga la unidad. Nota: Con mucho cuidado, coloque la unidad y el enchufe de carga en el suelo o en una superficie plana a nivel. - Página 235 Instalación del cargador DC Wallbox 3. Coloque la unidad en el soporte. Alinee la parte posterior del bastidor de la unidad con la ranura correspondiente del soporte. Deslice lentamente hacia abajo la unidad hasta que se asiente firmemente en el soporte. Apriete dos tornillos de la parte inferior. Nota: Los tornillos de fijación de la parte inferior se encuentran en el kit de accesorios.
-
Página 236: Realizar La Conexión
Realizar la conexión Realizar la conexión ¡ADVERTENCIA! Utilice solamente un destornillador Torx® de seguridad T15 para apretar o quitar los tornillos. El uso de cualquier otra herramienta puede dañar los tornillos y el panel. Cableado de la alimentación eléctrica 1. Abra la cubierta frontal del cableado. a. - Página 237 Realizar la conexión 3. Apriete el prensaestopas para fijar los cables. Nota: Para asegurar la protección de los elementos, asegúrese de usar prensaestopas con certificación IP55 (o superior). 4. Retire la tapa del bloque de terminales y conecte el cableado a los terminales adecuados. Vea la siguiente información para determinar las conexiones específicas del modelo.
- Página 238 Realizar la conexión Cableado del 200Vac - 230Vac L1 L2 L3 Use el conector terminal y tamaño de conducto M50 según la norma EN 61386-24. Conecte los cables de alimentación de la arandela terminal 3 x RNB38-6 con los termina- ...
-
Página 239: Conexión Ethernet
Realizar la conexión 7. Vuelva a colocar la cubierta frontal y apriete los tornillos firmemente. Conexión Ethernet Se recomienda conectar los cables Ethernet a través de los puertos de acceso situados en la parte inferior. Es necesario abrir la cubierta frontal. 1. - Página 240 Realizar la conexión Conexión 3G 1. Retire la cubierta del filtro derecho. a. Suelte los tornillos de la parte superior. b. Suelte los tornillos de la parte inferior y tire del pestillo. c. Abra y retire la cubierta del filtro. ¡ADVERTENCIA! ®...
-
Página 241: Configurar El Enchufe De Carga
Realizar la conexión 3. Introduzca una tarjeta micro SIM en el panel 3G. Vuelva a colocar la cubierta de protección. 4. Devuelva la cubierta del filtro derecho. a. Cuelgue la cubierta del filtro en la unidad. b. Estire de la pestaña y vuelva a colocar la cubierta del filtro. c. - Página 242 Realizar la conexión CHAdeMO - solamente para modelos de salida IEC DC (CCS2) doble 3. Conecte el interruptor de encendido y gire la llave para inicializar el DC Wallbox cuando se hayan completado todos los pasos. Manual de Instalación y Operación...
-
Página 243: Operación
Operación Operación 1. Seleccione el idioma preferido. 2. Seleccione un enchufe compatible (CCS o CHAdeMO). CHAdeMO CCS2 CARD 3. Conecte el enchufe al VE. 4. Pase la tarjeta TF autorizada para iniciar la carga. La RFID autorizada se puede usar directa- mente sin ninguna activación o configuración. - Página 244 Operación 5. Cuando comience la carga, se mostrará en la pantalla la información de estado. Las siguientes ilustraciones muestran el procedimiento completo, desde el inicio hasta la finalización. Estado CARD Carga en kilovatios-hora (kWh) Tiempo restante para la carga completa (h:m:s) Estado de carga de la batería (%) Duración actual (h:m:s) 6.
-
Página 245: Configuración Del Sistema
Configuración del sistema Configuración del sistema ¡ADVERTENCIA! Configure el cargador solamente cuando no esté en modo de carga, para no interrupción de una sesión de carga en curso. Pasos: 1. Use la herramienta de configuración compatible con Windows publicada por el fabricante del DC Wallbox. -
Página 246: Configuración 3G
Configuración del sistema Configuración 3G Para los modelos provistos de módem 3G, introduzca una tarjeta SIM 3 G (WCDMA) como se ha indi- cado en pasos anteriores (página 14) para iniciar la conexión 3G. Pida a su operador local que active el servicio de datos de la tarjeta SIM con antelación. -
Página 247: Mantenimiento
Requisitos generales de garantía Delta garantiza que los productos estarán libres de defectos de material y mano de obra por un período de dos años para el EVSE con el número de serie estampado en el producto por el comprador original de la empresa Delta. -
Página 248: Código Del Sistema
Código del sistema Código del sistema Código de Descripción alarma 004001 La tensión de entrada del sistema es mayor que el intervalo de trabajo (> 305 voltios) La tensión de entrada del sistema (L2 o L3) es menor que el intervalo de trabajo 004002 (<... - Página 249 Código del sistema Código de Descripción alarma 005006 El rectificador de potencia está roto (SMR) 005007 La comunicación con el controlador CCS se ha interrumpido 005008 La comunicación con el módulo de alimentación auxiliar se ha interrumpido 005009 La comunicación con el módulo de control del relé se ha interrumpido 00500C La comunicación con el módulo de pantalla se ha interrumpido 00500D...
- Página 250 Código del sistema Código de Descripción alarma 00800C 12 voltios para otros módulos del sistema es menor que el intervalo de trabajo 00800D 12 voltios para la comunicación con el VE es menor que el intervalo de trabajo 00800E 24 voltios para control de relé es menor que el intervalo de trabajo La tensión de salida de 5 voltios para el controlador del sistema es mayor que el 008010 intervalo de trabajo...
- Página 251 Código del sistema Código de Descripción alarma 00B004 La actualización del firmware del módulo para la carga CCS ha fallado 00B005 La actualización del firmware del módulo para la carga CHAdeMO ha fallado 00B006 La actualización del firmware del módulo del convertidor de potencia ha fallado 00C001 El módulo PLC para la carga CCS está...
-
Página 252: Solución De Problemas
1. Compruebe la configuración. El modo de autenticación debería ser mediante tarjeta Delta. 2. Inténtelo con otra tarjeta Delta. Si la nueva tarjeta funciona, debe reemplazar la otra tarjeta RFID. ¿Qué debo hacer si pulso el botón de emergencia por accidente? (Código de alarma: 00400A) ... -
Página 253: Especificaciones
Especificaciones Especificaciones Modelo EVDE25XXDXX EVDE25XXEXX Tensión nominal de 380-415 VAC; 50/60 Hz; 50 A máx. 200-230 VAC; 50/60 Hz; 90A máx. entrada Cableado 3-fase/L1, L2, L3, N, PE 3-fase/L1, L2, L3, PE Factor de potencia > 0,98 Corriente THD Cumple la norma EN61000-3-12, IEEE 519 Eficiencia Salida CC n.º...
