MI 3102(H) BT EurotestXE Mediciones

5.13 Primera corriente de fuga de fallo -

ISFL (MI 3102 BT solo)

La medición de la primera corriente de fuga de fallo se realiza para verificar la corriente máxima
que pueda colarse hacia el PE desde la línea observada. Esta corriente fluye a través de la
resistencia de aislamiento y la reactancia (capacitancia) entre las otras líneas y PE cuando se
aplica el primer fallo como corto circuito entre la línea observada y PE.
Vea el capítulo 4.2Selección de función para
instrucciones sobre esta funcionalidad clave.

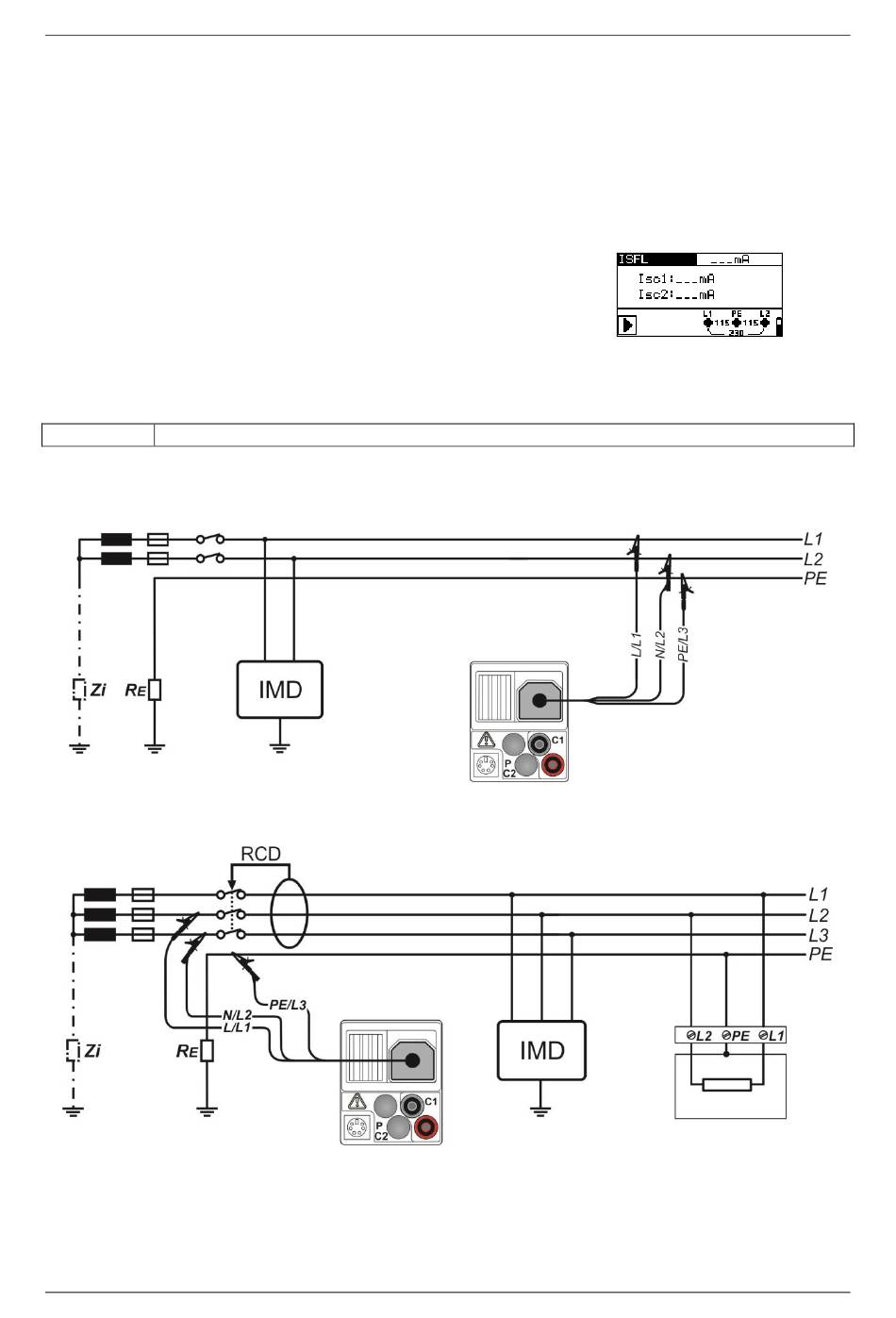

Figura 5.53: Medición de ISFL
Parámetros de prueba para la primera corriente de fuga de fallo
Límite Máxima corriente de fuga [Off, 3.0 mA ÷ 19.5 mA]
Circuito de prueba para la primera corriente de fuga de fallo
Figura 5.54: Medición de la primera corriente de fuga de fallo más alta con puntas de prueba
con 3 hilos
Figura 5.55: Medición de la primera corriente de fuga de fallo para circuitos protegidos con
RCD con puntas de prueba con 3 hilos
