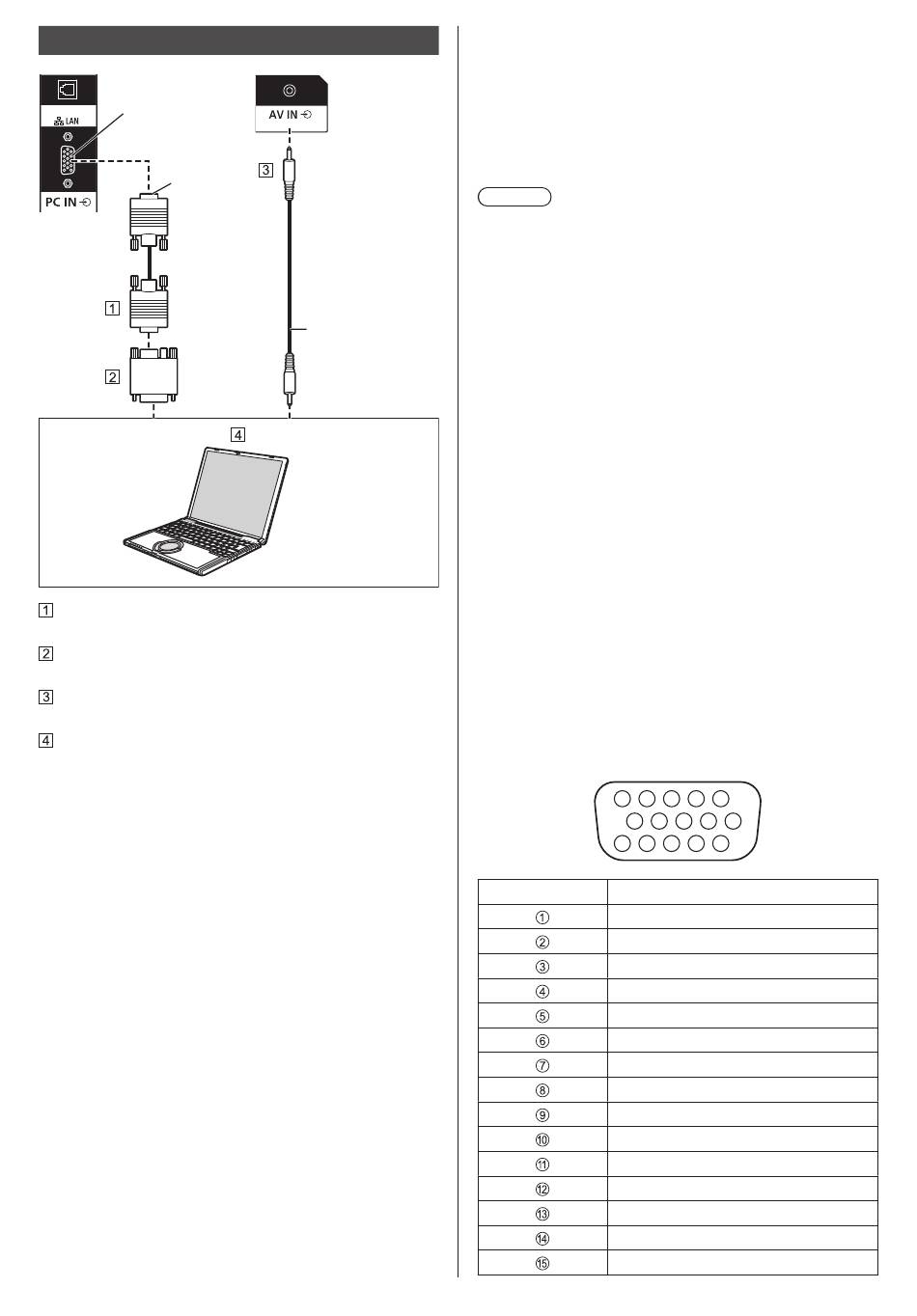

Conexión del terminal PC IN
(Hembra)
DIGITAL LINK
(Macho)
Cable Mini D-sub de 15 clavijas (disponible en los
comercios)
Adaptador convertidor (si es necesario) (disponible
en los comercios)
Cable de minienchufe estéreo (M3) (disponible en los
comercios)
PC
Tipo de señal del ordenador que puede conectarse
●
Con respecto a las señales de entrada de PC típicas
que se describen en "Señales preestablecidas"
(consulte la página 128), los valores de ajuste como
los de los tamaños y las posiciones de imágenes
estándar ya están almacenados en esta unidad.
(Las señales del ordenador que pueden ser entradas
son las que tienen una frecuencia de exploración
horizontal de 30 a 110 kHz y una frecuencia de
exploración vertical de 48 a 120 Hz).
●
La resolución de la pantalla es de un máximo de
1 440 x 1 080 puntos cuando el modo de aspecto
está establecido en [4:3], y 1 920 x 1 080 puntos
cuando el modo de aspecto está establecido en
[16:9]. Si la resolución de pantalla sobrepasa estos
máximos, puede que no sea posible mostrar detalles
pequeños con la claridad suficiente.
●
Si se introducen señales fuera del rango de
frecuencias compatibles, las imágenes normales no
pueden visualizarse. Tenga en cuenta que algunas
imágenes podrían no visualizarse correctamente
aunque estén dentro del rango.
●
●
Conecte un cable
que coincida con
el terminal de
salida de audio en
●
el ordenador.
(disponible en los
comercios)
●
●
●
●
Asignaciones de clavijas y nombres de señales
para el terminal de entrada de PC (Mini D-sub de
15 clavijas)
Si no se visualiza la pantalla del PC, compruebe
si la señal de imagen del PC cumple con las
"Señales preestablecidas" (consulte la página 128)
y, a continuación, cambie los ajustes. Con el fin de
ahorrar energía, la salida de imagen podría estar
desconectada en un ordenador portátil. En este caso,
puede conectarse utilizando la tecla de función, etc.
del ordenador. (Consulte el manual del ordenador).
Nota
Se admite la señal de vídeo por componentes con
este terminal (Mini D-sub de 15 contactos). Cambie
el ajuste [Seleccione entrada componente/RGB] en el
menú [Señal] a [Componente] (en caso de conexión
por señal de componentes) o [RGB] (en caso de
conexión por señal RGB). (consulte la página 47)
El ordenador, los cables y el adaptador de conversión
adicionales que se muestran no se suministran con
esta unidad.
Si se conecta un ordenador que no es compatible con
DDC2B, necesitará realizar cambios en los ajustes
del ordenador en el momento de la conexión.
Al conectar un ordenador equipado con un terminal
D-sub de 15 contactos o un Mac, utilice un adaptador
convertidor disponible en los comercios, según sea
necesario.
No es necesario utilizar un adaptador para
*
ordenadores con terminal Mini D-sub de 15 clavijas
compatible con DOS/V.
No ajuste las frecuencias de escaneo verticales y
horizontales para señales de PC que estén por encima
o por debajo del rango de frecuencias especificado.
La entrada de audio se comparte con el terminal AV IN.
5 4 3
10 9
15 14 13 12 11
N.º clavija Nombre de la señal
R (P /C
R R
G (Y)
B (P /C
B B
NC (no conectado)
GND (tierra)
GND (tierra)
GND (tierra)
GND (tierra)
+5 V DC
GND (tierra)
NC (no conectado)
SDA
HD/SYNC
VD
SCL
2 1
8 7 6
)
)
