Eclipse TDA501 II Manual Del Usuario página 37

10
- 37 -
4 Borne de sortie haut niveau de la prise
stéréo mini (1/8")
Cette borne permet de transmettre les signaux
de sortie de l'amplificateur au caisson de
basses. L'intensité sonore varie en fonction du
réglage effectué à l'aide du bouton de volume
de l'amplificateur.
* Le produit n'est pas équipé de la fonction de
filtre passe-bas. Pour ce faire, il vous faudra
passer par le caisson de basses.
* Si la connexion est faite sur cette borne, la
fonction de filtre passe-bas s'applique
également à la sortie du haut-parleur.
(fréquence de coupure : 80 Hz)
Commutateur d'entrée haut niveau
5
Ce commutateur permet de sélectionner les
entrées haut niveau de l'amplificateur.
Côté gauche : entrée haut niveau RCA (LINE
1)
Côté droit : Entrée haut niveau (LINE 2) de la
prise stéréo mini (1/8")
6 Borne d'alimentation
Permet de relier l'appareil à l'alimentation.
* Utilisez uniquement l'adaptateur CA fourni
avec ce produit.
Vous éviterez ainsi tout risque de
dysfonctionnement ou d'incendie.
Adaptateur CA
7
8

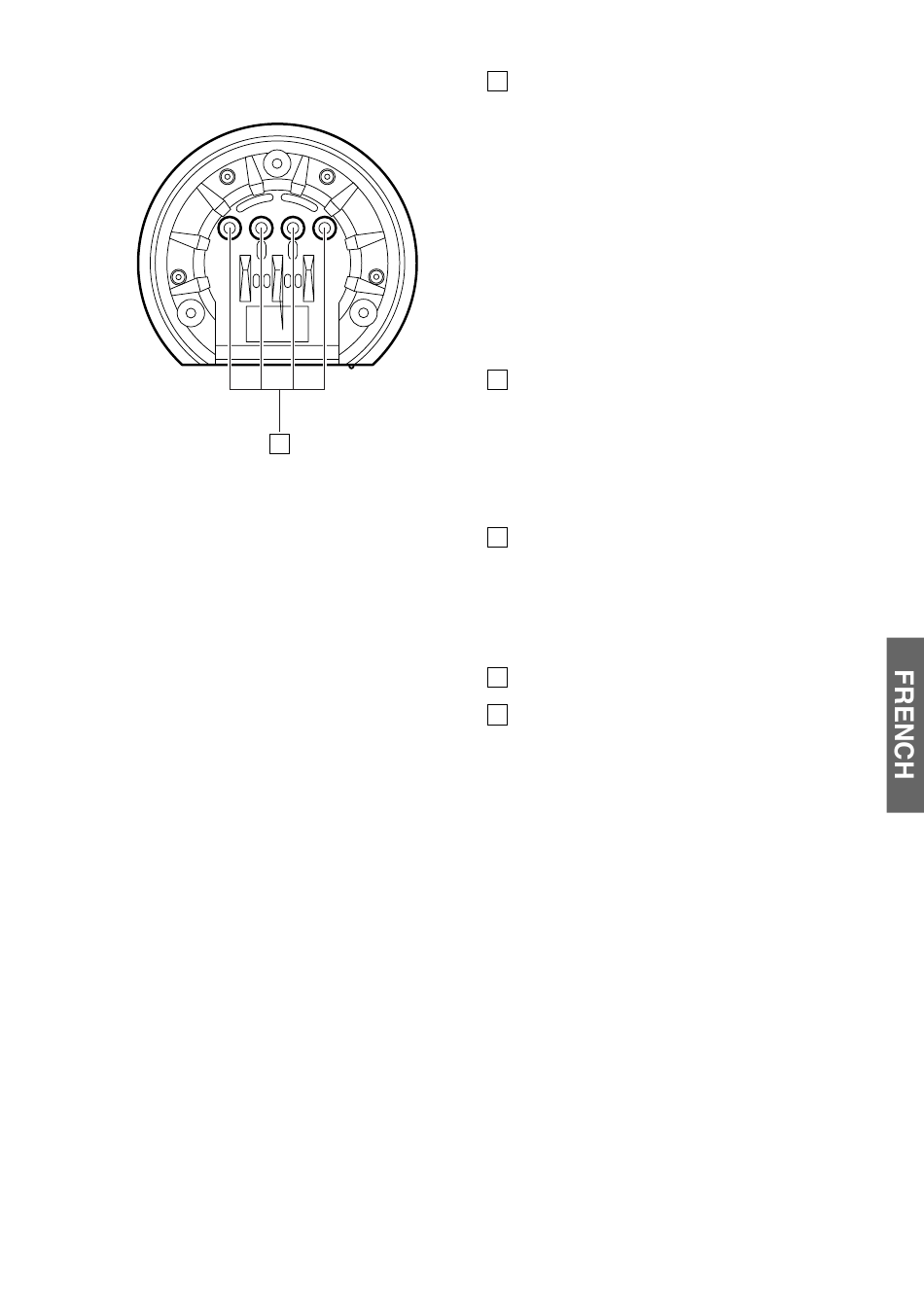

Bornes de sortie du haut-parleur
Au moment du branchement, veillez à ce que
l'extrémité du câble du haut-parleur n'entre pas
en contact avec la borne adjacente.
