OPTIWAVE 7400 C
¡INFORMACIÓN!
Certificación CRN
Existe una opción de certificación CRN para equipos con conexiones a proceso que cumplan las
normas ASME. Esta certificación es necesaria para todos aquellos equipos que se instalen en un
recipiente a presión y se utilicen en Canadá.
100
90
80
70
60
50
40
30
20
10
0
-50

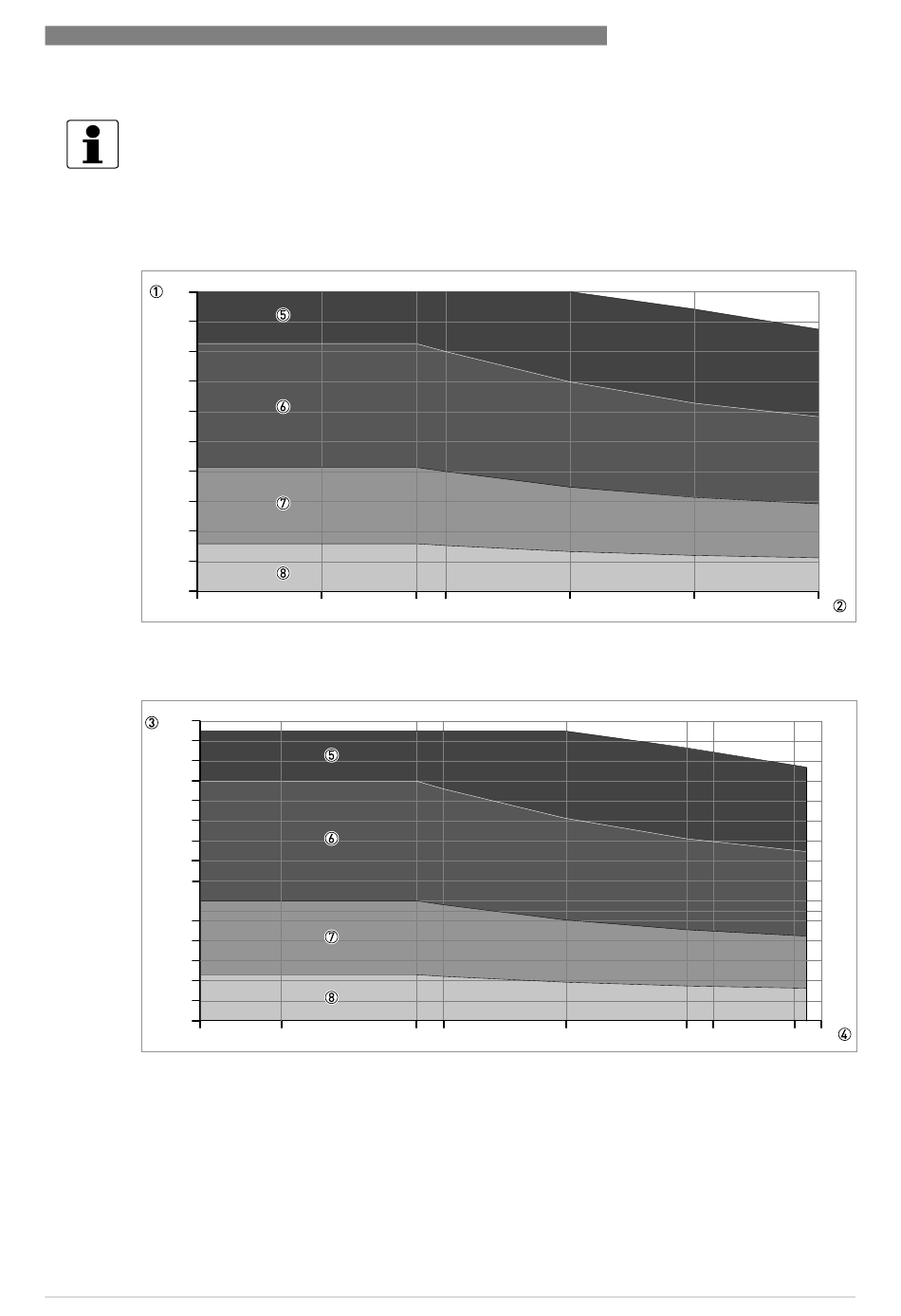

Figura 8-8: Disminución de presión / temperatura (ASME B 16.5), conexiones bridada y roscada, en °C y barg
1500
1400
1300
1200
1100
1000
900
800
700
600
500
400
300
200
100
0
-60
Figura 8-9: Disminución de presión / temperatura (ASME B16.5), conexiones bridadas y roscadas, en °F y psig
1 Presión de proceso, p [barg]
2 Temperatura de la conexión a proceso, T [°C]
3 Presión de proceso, p [psig]
4 Temperatura de la conexión a proceso, T [°F]
5 Conexión bridada, Clase 900 y Clase 1500. Conexión roscada, NPT (ASME B1.20.1).
6 Conexión bridada, Clase 600
7 Conexión bridada, Clase 300
8 Conexión bridada, Clase 150
