Si se va a utilizar un sensor de habitación para cambiar la
temperatura interior en °C o para ajustar la temperatura in-
terior, el sensor deberá activarse en el menú 1.3 - «Config.
sensor habitación».
Si la calefacción es por suelo radiante, utilice el sensor de
habitación únicamente como indicador, no para controlar
la temperatura interior.
AA100-X10
BT1 1
BT50 2
BT6 3
BT7 4
BT25 5
AA100-X11
Cuidado
Cambiar la temperatura de la vivienda lleva tiempo.
Así, combinar periodos de tiempo breves con un
sistema de calefacción radiante no produce dife-
rencias de temperatura apreciables.

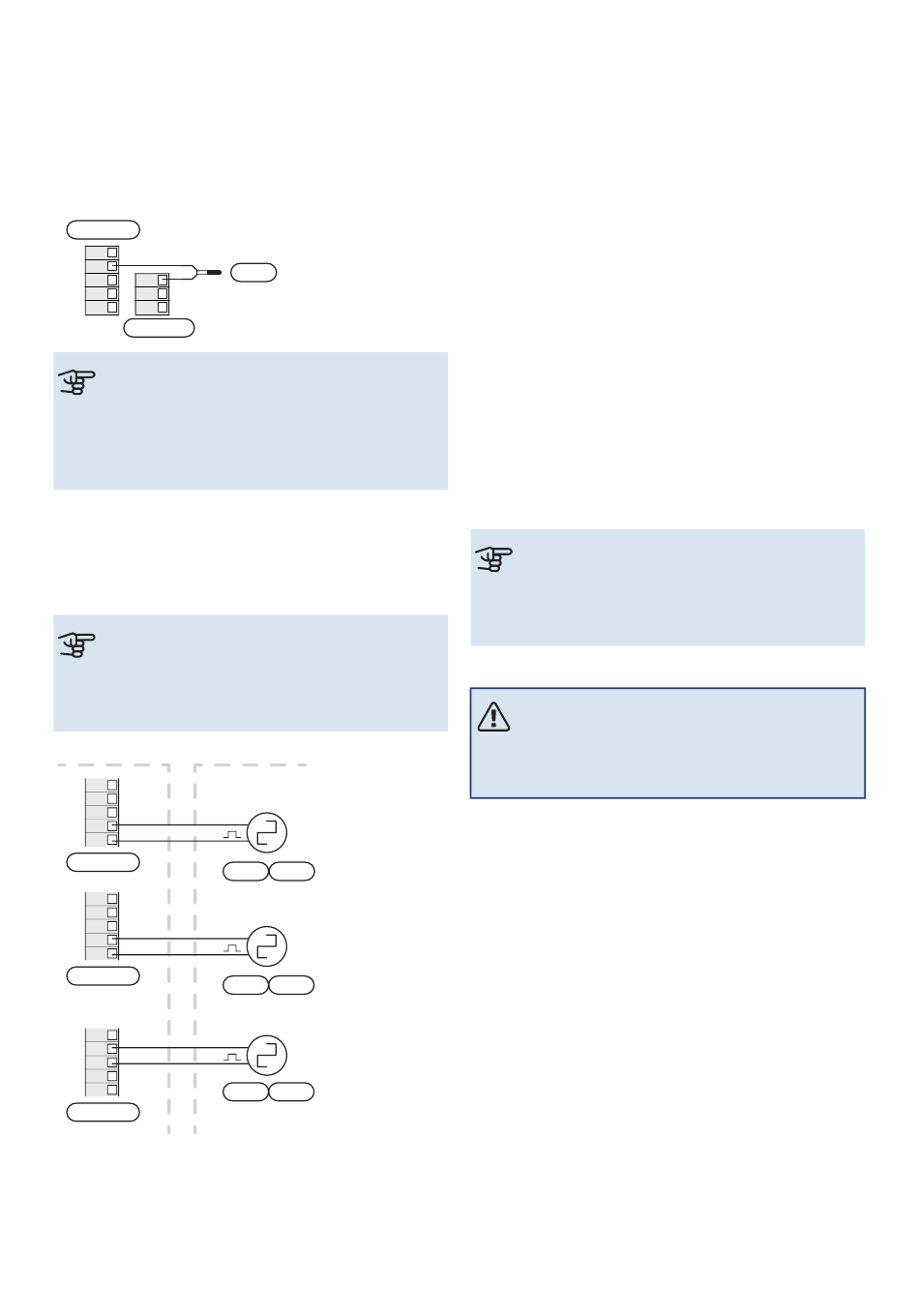

Pulsos cont energía
Se pueden conectar hasta tres contadores eléctricos (BE6,
BE7, BE8) o contadores de energía térmica de calefacción
(BF2, BF3, BF1) a SMO S40 a través de los bloques de termi-
nales AA100-X14:8-9, AA100-X14:10-11 y AA100-X14:6-7.
Cuidado
El accesorio EMK está conectado a los mismos
bloques de terminales que los contadores eléctri-
cos/de energía.
SMO S40 Externo
BE3 5
+5V 6
0-5V 7
+5V
+5V 8
0-5V
9
AA100-X14
BE3 7
+5V 8
9
0-5V
+5V
+5V 10
0-5V 11
AA100-X14
BE3 5
+5V
+5V 6
7
0-5V
+5V 8
0-5V 9
AA100-X14
Active los contadores en el menú 7.2 - «Config. accesorios»
y ajuste el valor deseado («Energ. por impul.» o «Impulsos
por kWh) en el menú 7.2.19 - «Pulsos cont energía».
NIBE SMO S40
BT50
BE6 BF2
BE7 BF3
BE8 BF1
Monitor de carga
Monitor de carga integrado
SMO S40 está equipado con una forma sencilla de monitor
de carga integrado, para limitar las etapas de potencia del
apoyo eléctrico externo calculando si las futuras etapas
pueden conectarse a la fase relevante sin superar la capaci-
dad del fusible general especificado. En los casos en que la
corriente pudiera exceder la capacidad del fusible general
especificado, la etapa de potencia no está permitida. El ta-
maño del fusible general del edificio se especifica en el menú
7.1.9 - «Monitor carga».

Monitor de carga con sensor de corriente

Cuando en el edificio hay muchos consumidores eléctricos
conectados y el apoyo eléctrico externo está en funciona-
miento, existe el riesgo de que el fusible general salte. La
unidad SMO S40 está equipada con un monitor de carga
que, con la ayuda de un sensor de corriente, controla las
etapas de potencia del apoyo eléctrico externo redistribu-
yendo la potencia entre las distintas fases o desactiva el
apoyo externo en caso de sobrecarga en una fase. Se vuelve
a conectar cuando el consumo disminuye.
Cuidado
Active la detección de fase en el menú 7.1.9 para
conseguir la plena funcionalidad, si hay sensores
de corriente instalados.
Conexión de los sensores de corriente
NOTA:
Si la bomba de calor aire/agua instalada se contro-
la por la frecuencia, estará limitada cuando todas
las etapas de potencia estén desconectadas.
En cada conductor de fase entrante de la caja de distribución
hay que instalar un sensor de corriente para medir la inten-
sidad. La caja de distribución es un punto de instalación
adecuado.
Conecte los sensores de corriente a un cable multifilar en
un armario instalado inmediatamente al lado de la unidad
de distribución. El cable multifilar entre el armario y SMO S40
debe tener una sección mínima de 0,5 mm².
Capítulo 5 | Conexiones eléctricas 21
