Conexión de alimentación:
• Comprobar que la alimentación entrante esté debidamente aislada.
• Tienda el cable de alimentación principal a través del SpeedStile hacia el bloque de
terminales de conexión a la toma de red, al lado del disyuntor MCB.
• Recorte y pele el aislante del cable de alimentación.
• Afloje los tornillos del bloque de terminales, inserte los cables adecuados y apriete.
• Sujetar el cable con un sujetacables a través de la base del bloque de montaje del MCB.

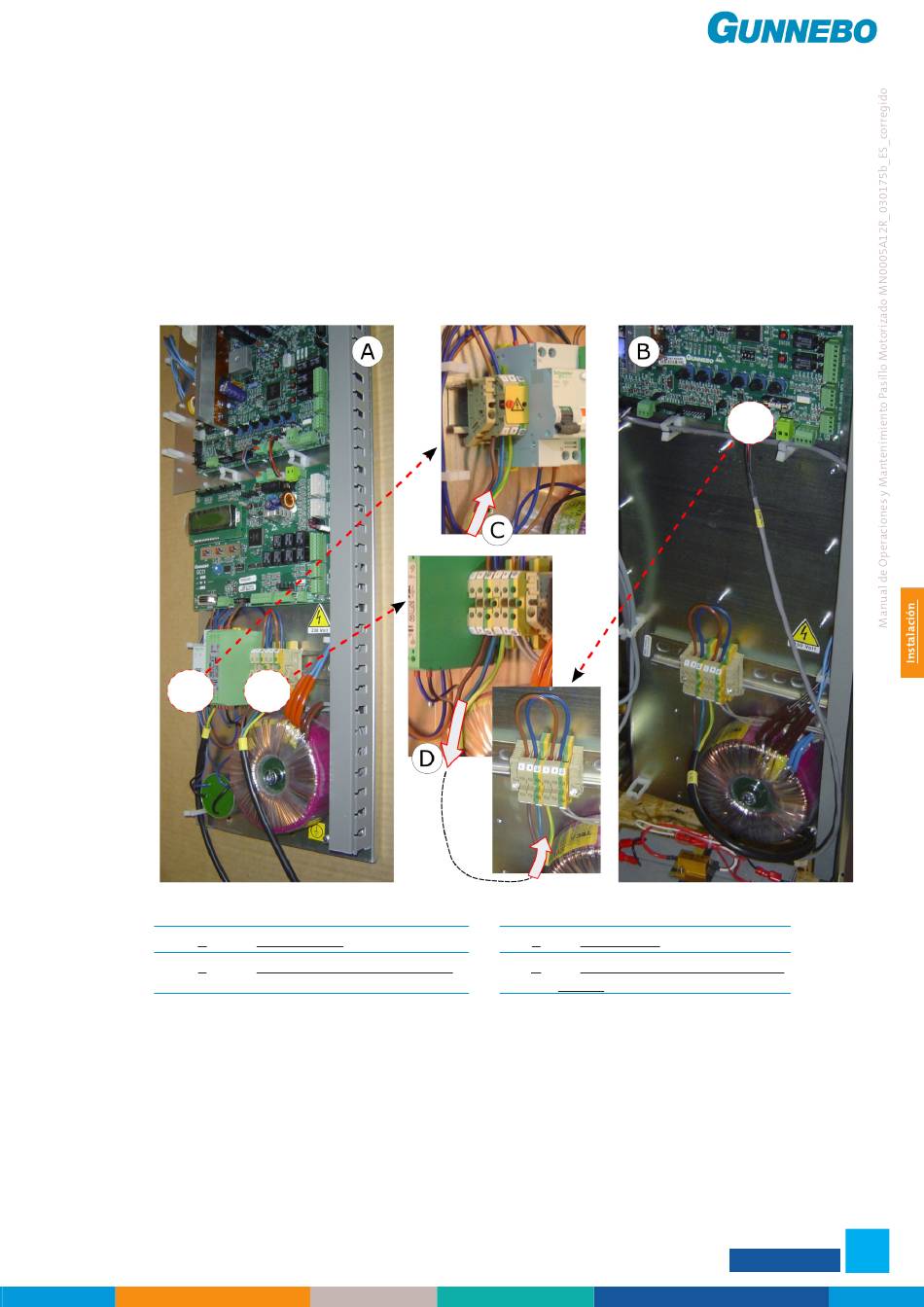

Figura 5.8 – Conexión maestro-esclavo – Cable de alimentación
A Lado maestro
C Suministro eléctrico del cliente
Conexión a tierra:
Una toma de tierra eficaz es fundamental para el funcionamiento seguro de la puerta de entrada.
Compruebe que todas las piezas de la puerta estén conectadas a tierra.
B Lado esclavo
D Suministro eléctrico a la unidad
esclava
