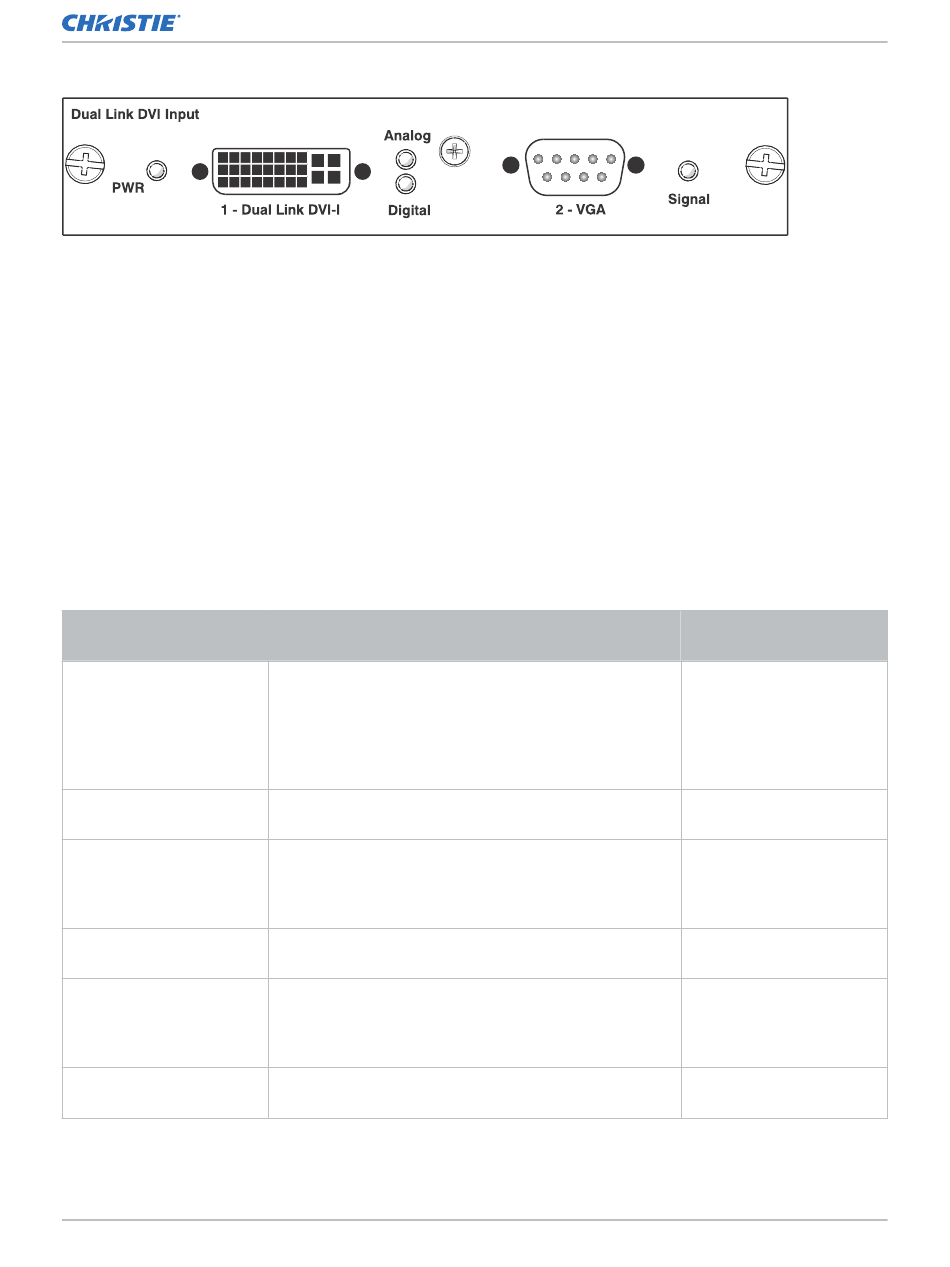

Esta tarjeta pudiera no estar incluida en su modelo. Las entradas estándar están sujetas a cambios.
Consulte los detalles en la Mirage 4K40-RGB Specifications Guide (P/N: 020-103016-XX).
Información relacionada
Formatos de vídeo DDIC (en la página 58)
Entrada doble 3D (en la página 61)
Conexión de una fuente de vídeo mediante
DisplayPort
La tarjeta de entrada DisplayPort doble (TDPIC) o tarjeta QDPIC acepta datos de vídeo digital desde
fuentes DisplayPort.
Número de pieza: 108-451101-XX (TDPIC) and 144-114107-XX (QDPIC)
Se admiten las configuraciones de entrada enumeradas a continuación.
Configuración de
entrada
Cuatro puertos
Entrada doble 3D de
cuatro puertos
Dos puertos
Entrada doble 3D de dos
puertos
Un puerto
Entrada doble 3D de un
puerto
Mirage 4K40-RGB Guía de instalación y configuración
020-103024-03 Rev. 1 (06-2021)
Copyright © 2021 Christie Digital Systems USA, Inc. Reservados todos los derechos.
Conexión de dispositivos y establecimiento de la comunicación
Descripción
Permite la conexión de cuatro cables DisplayPort a dos
o cuatro tarjetas TDPIC o una tarjeta QDPIC. Cada
entrada DisplayPort proporciona un cuadrante o una
columna de una imagen de entrada 4K. Esta
configuración admite transmisiones de vídeo de entrada
de alta resolución y tasa de fotogramas elevada.
Puede utilizarse para configuraciones de entrada doble
3D.
Permite la conexión de dos cables DisplayPort a
dostarjetas TDPIC o una tarjeta QDPIC. Cada
entradaDisplayPort proporciona una de dos columnas de
unaimagen de entrada 4K.
Puede utilizarse para configuraciones de entrada doble
3D.
Permite la conexión de un cable DisplayPort a
unatarjeta TDPIC o una tarjeta QDPIC. En
estaconfiguración, la entrada DisplayPort proporciona
todala imagen rasterizada.
Puede utilizarse para configuraciones de entrada doble
3D.
Requisitos
Dos o cuatro tarjetas
TDPIC o una tarjeta QDPIC
Cuatro tarjetas TDPIC
Dos tarjetas TDPIC o una
tarjeta QDPIC
Cuatro tarjetas TDPIC
Una tarjeta TDPIC o una
tarjeta QDPIC
Una tarjeta TDPIC
