6.1.2
Selección y disposición del juego de sensores
En caso de montaje horizontal, monte siempre el juego de sensores de forma que
presente una desviación angular de al menos ±30° respecto a la parte superior de la
tubería de medición para impedir así que el espacio vacío existente en la parte
superior de la tubería provoque mediciones incorrectas.
Los sensores se pueden disponer de distintas formas:
• Disposición de montaje para la medición con 1 juego de sensores (1 trayectoria de
medición):
• Los sensores se sitúan en lados opuestos de la tubería (desviados 180°): medición con 1
o 3 travesías
• Los sensores están situados en el mismo lado de la tubería: medición con 2 o 4
travesías
• Disposición de montaje para la medición con 2 juegos de sensores (2 trayectorias de
medición):
• 1 sensor de cada juego de sensores se sitúa en el lado opuesto de la tubería(desviado
180°): medición con 1 o 3 travesías
• Los sensores están situados en el mismo lado de la tubería: medición con 2 o 4
travesías
Los juegos de sensores están dispuestos en la tubería, desviados 90°.
Uso de sensores de 5 MHz
En este caso, los raíles de los dos juegos de sensores están siempre dispuestos con un
ángulo de 180° entre sí y conectados mediante cables para todas las mediciones con 1,
2, 3 o 4 travesías. Las funciones de sensor se asignan en los dos raíles a través de la
unidad electrónica del transmisor según el número de travesías seleccionado. No es
necesario intercambiar los cables en el transmisor entre los canales.

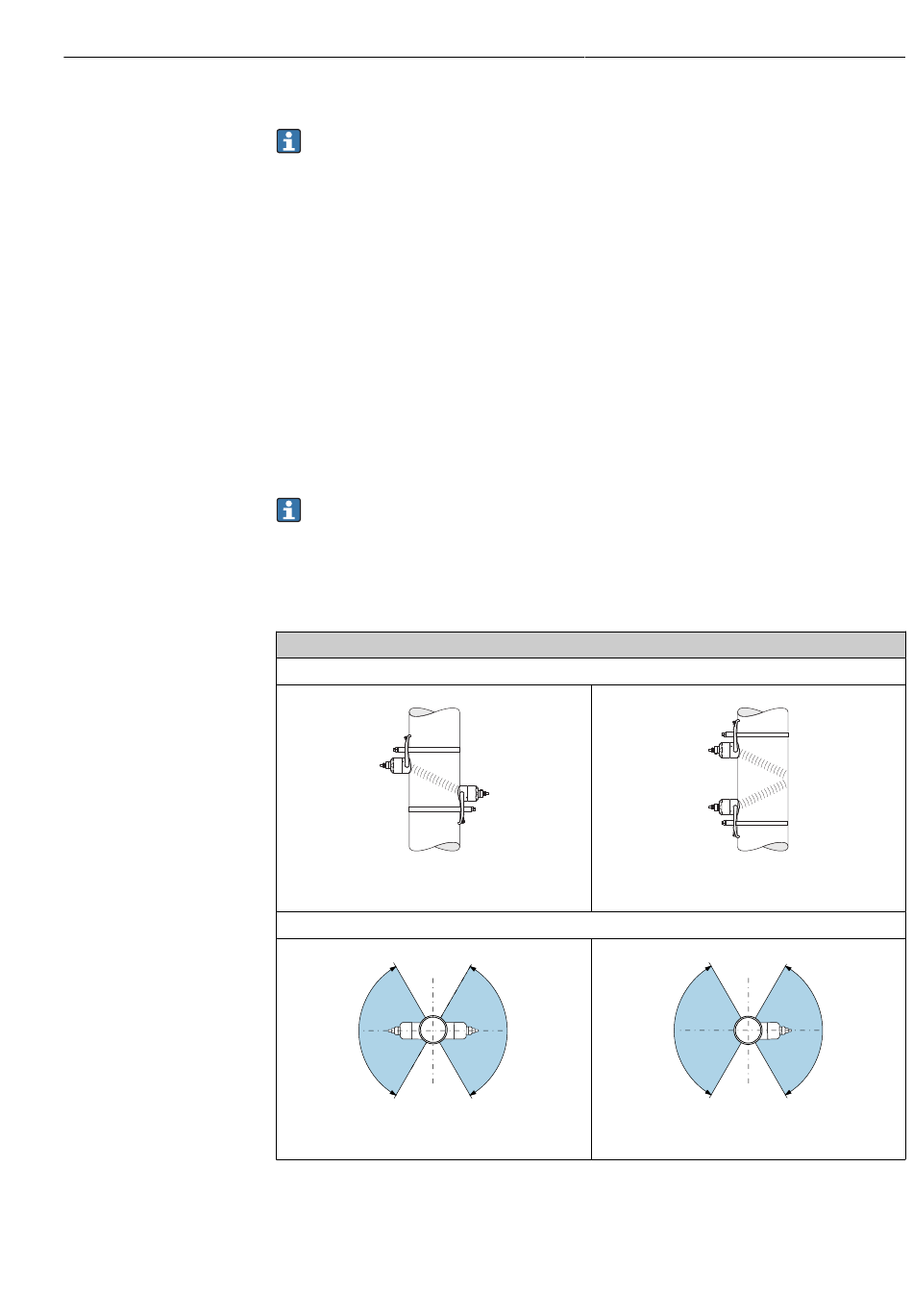

Medición de trayectoria simple (1 juego de sensores)
9
1 travesía
120°
11
1 travesía
Montaje vertical
A0042013
10
Montaje horizontal
120°
120°
A0044304
12
Montaje
A0042014
2 travesías
120°
A0044305
2 travesías
