Cómo visualizar y borrar DTCs:
Nota:
• Los DTCs pueden visualizarse también mediante TECH2
utilizando el modo "Códigos de diagnóstico de falla".
1. Cómo iniciar el display de DTC:
• Confirme que el vehículo se haya detenido
completamente (con las ruedas totalmente
inmóviles) y que el pedal del freno no esté
presionado.
(A menos que se satisfagan estas dos condiciones,
no se puede iniciar el display de DTC.)

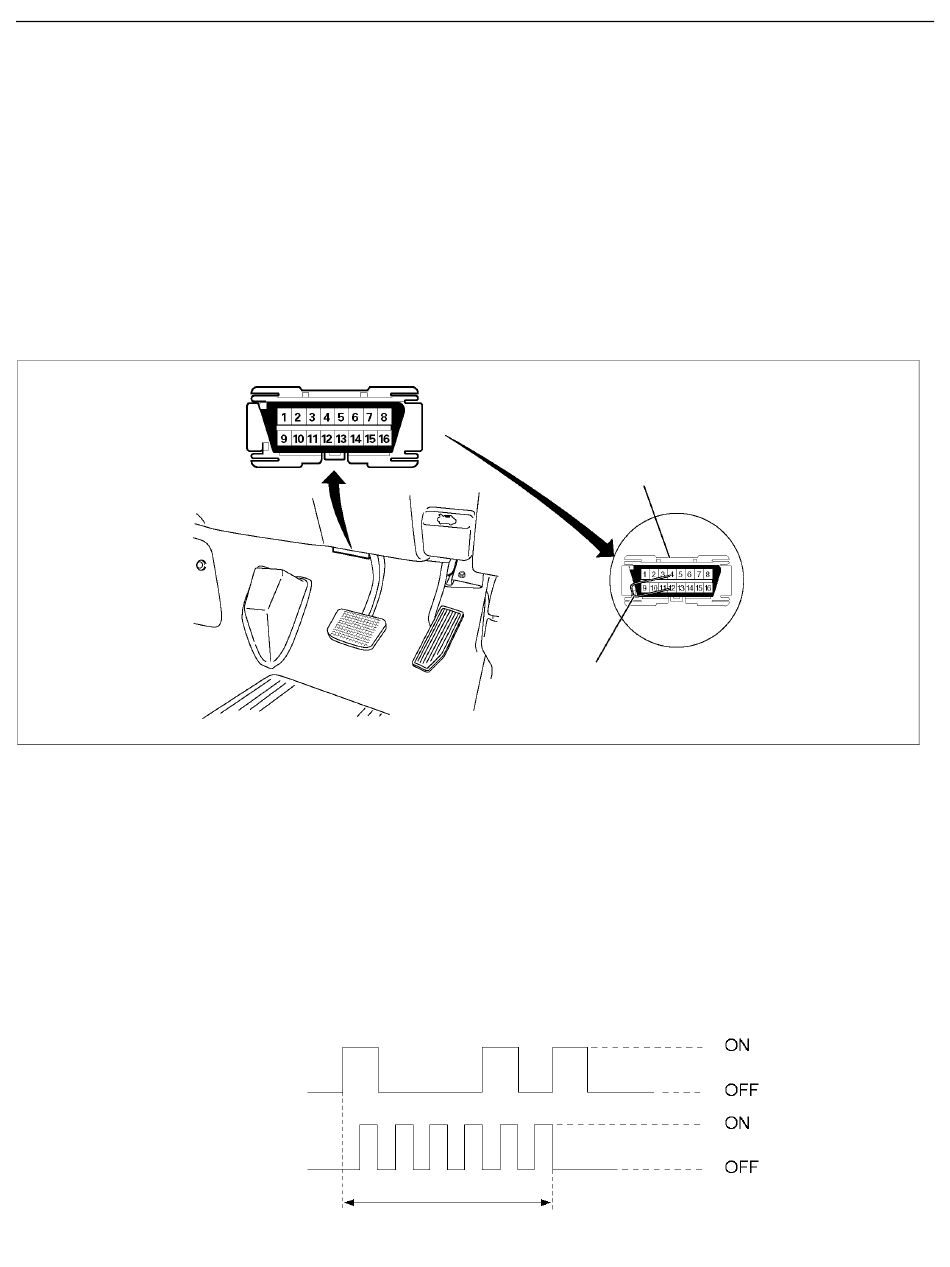

• Con la IGN desconectada, conecte el terminal #12
con el terminal #4 o el terminal #5 (GND). Luego,
conecte la IGN.
El conector DLC se encuentra ubicado en el panel bajo (kick)
• Mantenga el terminal #12 conectado con el terminal
#4 o terminal #5 (GND) durante el display del DTC.
(Si el terminal #12 se separa del terminal #4 o
terminal #5 (GN) durante el display, este se
detendrá.)
2. Display de DTC:
• El DTC se visualiza con lámpara de advertencia
parpadeante.
• Display de dos dígitos.
• Primero se visualiza DTC 12 normal tres veces y
luego se visualizan cualesquiera otros DTCs tres
veces. (Si no hay otros DTCs almacenados, se
repetirá el display de DTC 12.)
W/L de ABS
Interruptor del
freno
(Pedal del freno)
SISTEMA DE CONTROL DE FRENOS 5A-33
Conector de enlace de datos
Cable de puente
Esta figura se basa en el modelo con dirección a la derecha
3. Cómo borrar el código:
• Ejecute la operación de activación/desactivación del
interruptor del freno 6 o más veces dentro de 3
segundos después del inicio del autodiagnóstico.
• El código no se podrá borrar si transcurren más de 3
segundos a partir del inicio del autodiagnóstico, o si
se ha iniciado el autodiagnóstico con el interruptor
del freno activado (pedal del freno pisado).
3 seg.
350L300005
B05RW0005
