Extracción e instalación de los electrodos
de encendido e ionización
Condiciones:
OFF

Herramientas y materiales:

î Llave de cabeza hexagonal, tamaño 3
î Llave dinamométrica
î Guantes de seguridad
î Máscara
Procedimiento de extracción:
1. Desconecte todos los conectores y cables
de tierra de los electrodos.
El procedimiento es el mismo
i î
para los dos electrodos.
Al extraer
î
su mantenimiento periódico, los
electrodos y su junta se deben
descartar y sustituir por otro nuevos.
2. Póngase los guantes de seguridad y la
máscara, y extraiga el aislante de la placa
superior. Consérvelo para volver a instalarlo.
I-50
los electrodos para

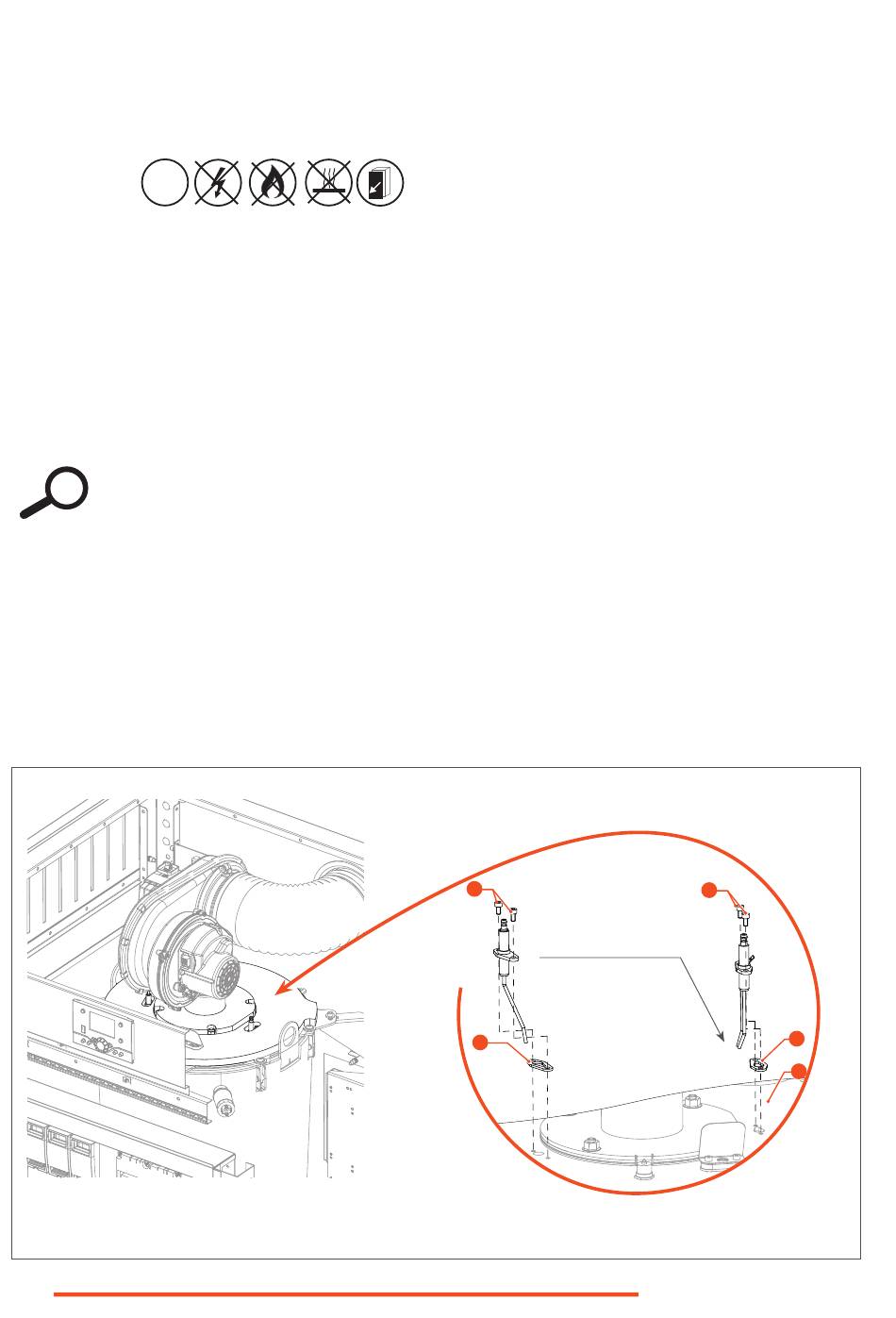

Fig. 19. Extracción e instalación de los electrodos
3. Extraiga dos tornillos (
electrodo.
4. Extraiga el electrodo y los tornillos de la placa
de quemador (
3
5. Extraiga la empaquetadura del electrodo (
y, dado el caso, descártela.
Procedimiento de instalación:
1. Instale una nueva empaquetadura (
placa del quemador (
2. Inserte el electrodo y apriételo con 2 tornillos (
3. Apriete los tornillos a 2,7 Nm.
4. Póngase los guantes de seguridad y la
máscara, e instale el aislante en la placa
superior.
5. Vuelva a conectar todos los conectores
y cables de tierra a los electrodos.
Tareas de seguimiento:
1. Reinstale todos los paneles de acceso extraídos;
"Extracción e instalación de los
consulte
paneles de acceso" en la página I-27
2. Reinicie el aparato; consulte
el mantenimiento" en la página I-46.
1
Distancia entre las puntas de
electrodos: 3 +/- 0,5 mm
2
) de la brida del
1
). Dado el caso, descártelo.
).
3
"Reinicio tras
1
2
