Manual del usuario Watson-Marlow 720UN y 720SN
26 Colocación de mangueras
Las bombas 720 pueden funcionar con un cabezal de bomba 720R para manguera
continua, o con un cabezal de bomba 720RE con elementos tubulares LoadSure de
Watson-Marlow. Para ambos tipos de cabezal de bomba hay disponibles opciones
"X" de cabezales de extensión de la bomba.

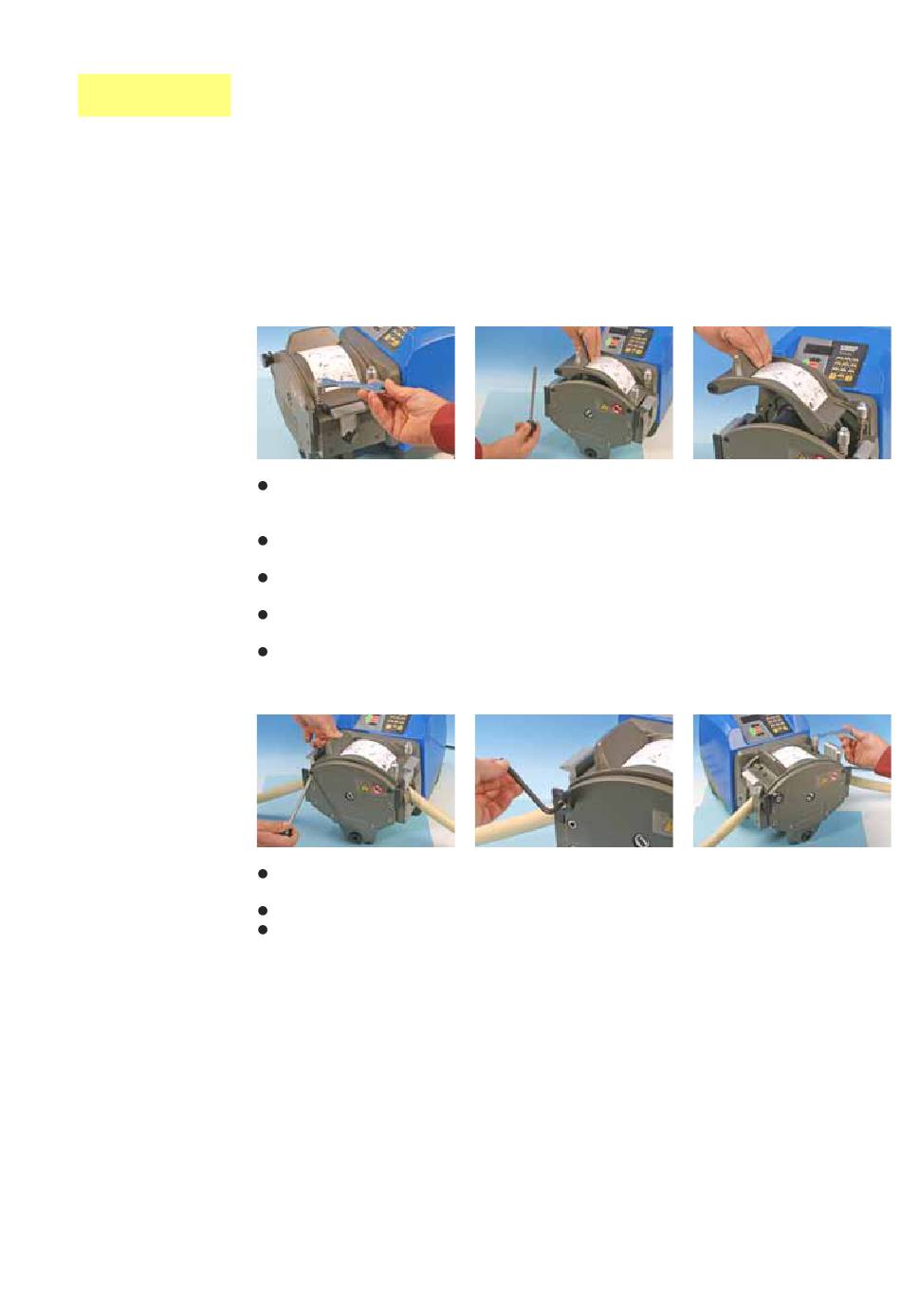

26.1 720R y 720RX: Colocación de
manguera continua
Afloje las perillas de los muelles de compresión de la pista con ayuda de una
llave de tornillos de 10 mm, girándola seis (6) veces en sentido contrario al de
las agujas del reloj.
Desatornille el tornillo de sujeción de la pista, y extraiga completamente el
tornillo. Levante la pista por el asa, y sáquela de debajo de los muelles.
Suelte las abrazaderas de manguera tirando de las palancas provistas, y levante
y extraiga las dos abrazaderas.
Pase la manguera por el cabezal de la bomba. Sujete el lado de succión colo-
cando la primera abrazadera de la manguera.
Monte la abrazadera de salida sin apretarla para que la tubería sobrante pueda
avanzar por el cabezal de la bomba. (Véase a continuación la sección Tensado
de la manguera).
Meta el extremo derecho de la pista bajo los muelles, y coloque el extremo
izquierdo de manera que se pueda insertar el tornillo de sujeción de la pista.
Apriete el tornillo de sujeción de la pista con la llave de Allen de 6mm provista.
Apriete ambas perillas de los muelles de compresión a un par de 3 Nm con
ayuda de una llave de tornillos de 10 mm.
Nota: Cuando se instale un segundo cabezal de bomba, la presión máxima para cada
canal no deberá exceder 1 bar (14,5 psi).
