Guía de instalación de RMP400
Colocación de la sonda RMP400 con una interfaz RMI o RMI-Q
El sistema de sonda debe colocarse de manera que pueda lograrse el alcance óptimo en todo el
recorrido de los ejes de la máquina. Coloque siempre la cubierta frontal del RMI o RMI-Q en dirección
a la zona de mecanizado y al almacén de herramientas, comprobando que ambas se encuentran
dentro del entorno de funcionamiento mostrado a continuación. Para facilitar la colocación óptima de
la interfaz RMI o RMI-Q, la intensidad de la señal se muestra en el LED correspondiente.
3.2
NOTA: Instalación de la sonda RMP400 con una interfaz RMI o RMI-Q, con configuración de
"encendido por radio" de la sonda.
La sonda RMP400 lleva incorporado un modo de hibernación (modo de ahorro de batería) que
permite alargar la duración de la batería cuando el RMI o RMI-Q están desconectados en "encendido
por radio" (con configuraciones de apagado por radio o temporizador). La sonda RMP400 entra en
modo de hibernación 30 segundos después de desconectar el RMI o RMI-Q (o si la sonda RMP400
está fuera de alcance). En modo de hibernación, la sonda RMP400 comprueba el estado de conexión
de la interfaz RMI o RMI-Q cada 30 segundos. Si lo encuentra, la sonda RMP400 pasa del modo de
hibernación al modo de espera, preparada para el "encendido por radio".

Entorno de rendimiento operativo

La sonda RMP400 y la interfaz RMI o RMI-Q deben situarse dentro del entorno de funcionamiento,
como se muestra a continuación. El entorno de funcionamiento muestra la línea de foco de
rendimiento, no obstante, para la radiotransmisión no se necesita una línea de foco, siempre que la
ruta de radio reflejada se encuentre a menos de 15 m del alcance de funcionamiento.

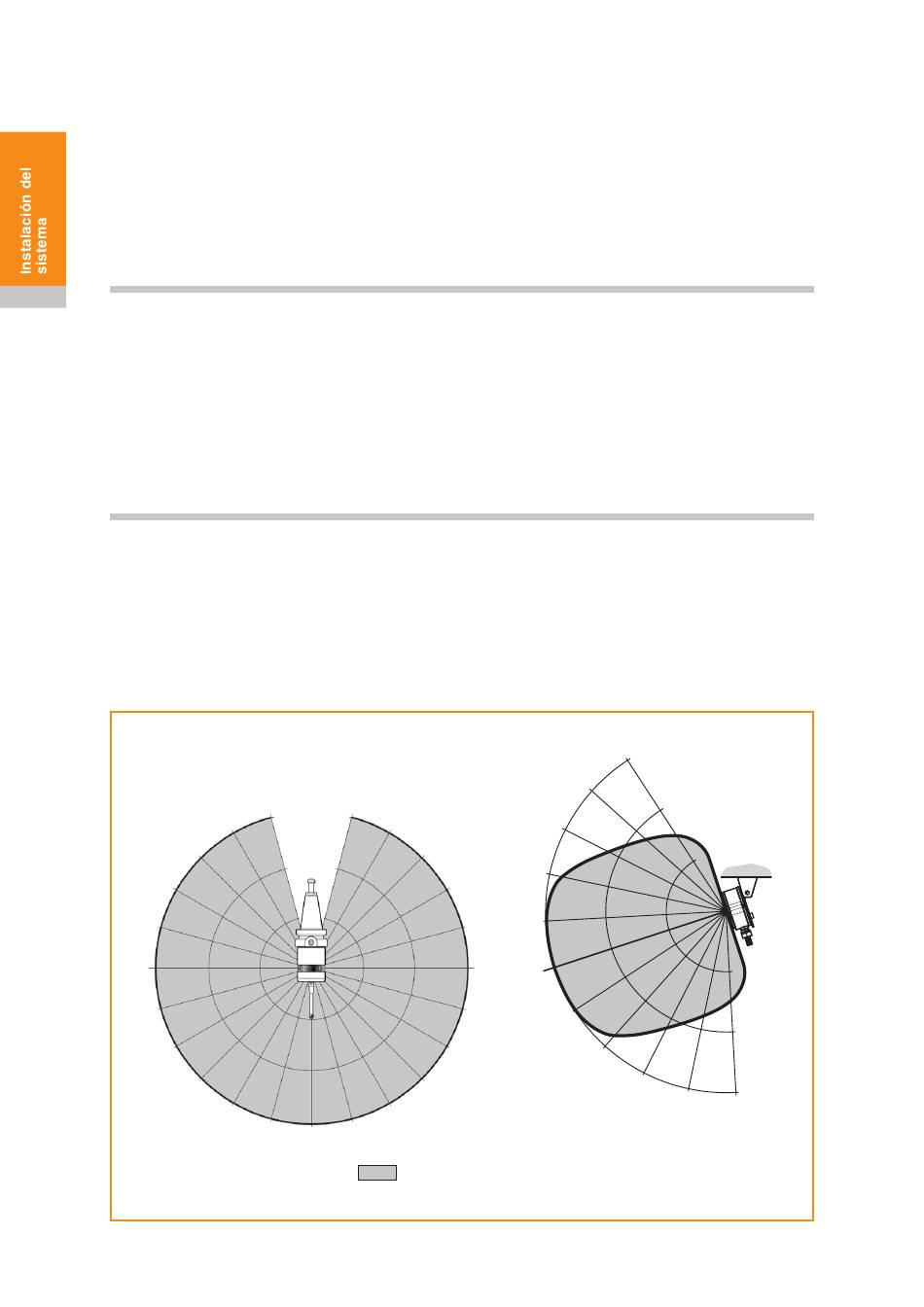

Entorno operativo utilizando la sonda RMP400 con la interfaz RMI o RMI-Q
Sonda RMP400
45°
30°
15°
0°
15°
30°
45°
Gráfico típico a +20 °C
Alcance de transmisión en m
75° 75°
15
60°
10
5
60°
75° 75°
90°
60°
45°
45°
30°
30°
15°
15°
0° 0°
15°
15°
30°
45°
60°
Funcionamiento y encendido / apagado
75°
15
60°
10
5
10
30°
45°
15
60°
75°
RMI o
RMI-Q
5
