46.2

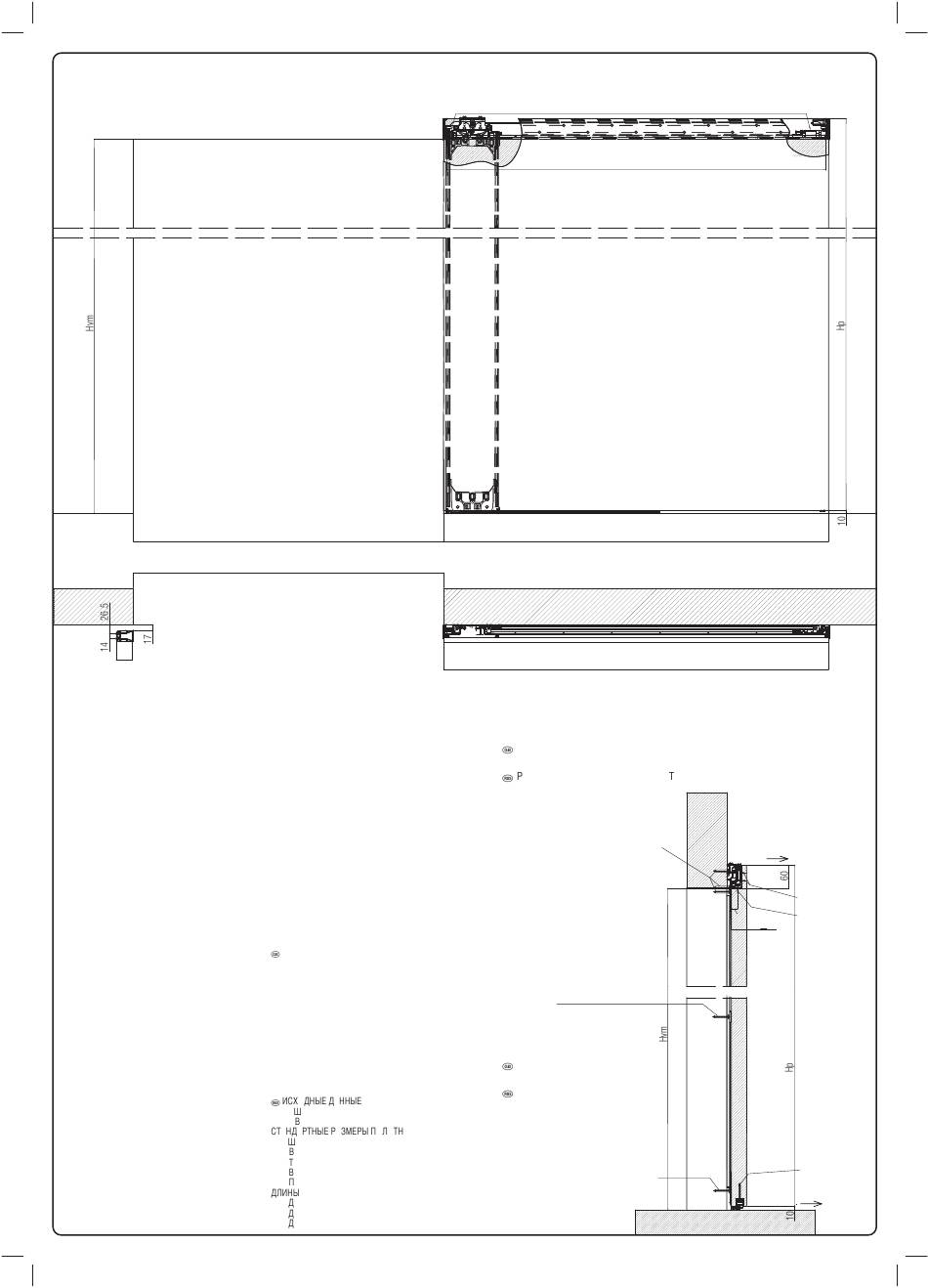

I DATI DI PARTENZA:
Lvm = Larghezza vano muro
Hvm = Altezza vano muro
DIMENSIONI PANNELLO STANDARD:
Lp = Larghezza pannello = Lvm + 218 mm
Hp = Altezza pannello = Hvm + 50 mm
Sp = Spessore pannello
S1 = Sporgenza porta per maniglia esterna
S2 = Sporgenza anteriore pannello armadio
LUNGHEZZE ESTRUSI:
T1 = Lunghezza di taglio binario superiore = Lp - 20 mm
T2 = Lunghezza di taglio binario inferiore = Lp - 28 mm
T3 = Lunghezza di taglio montante verticale = Hp - 130 mm
D Daten:
Lvm = Maueröffnungsbreite
Hvm = Maueröffnungshöhe
Türbaltt Standard-Ausmaß:
Lp= Türblattbreite = Lvm + 218 mm
Hp = Türblatthöhe = Hvm + 50 mm
Sp= Türblattstärke
S1= Überstand für Türen mit Türgriff
S2 = hinterer Überstand Türblatt Schrank
Länge der Profi le:
T1 = Schnittlänge obere Laufschiene = Lp - 20 mm
T2 = Schnittlänge untere Laufschiene = Lp - 28 mm
T3 = Schnittlänge vertikaler Pfosten = Hp - 130 mm
F DONNÉES DE DÉPART:
Lvm = Largeur de passage total du compartiment du mur
Hvm = Hauteur de passage total du compartiment du mur
TAILLE DE PANNEAU STANDARD:
Lp = Largeur du panneau = Lvm + 218 mm
Hp = Hauteur du panneau = Hvm + 50 mm
Sp = Épaisseur du panneau
S1 = Réservation de la porte pour poignée extérieure
S2 = Réservation avant du panneau de l'armoire
LONGUEURS EXTRUDEES:
T1 = Longueur de coupe du rail supérieure = Lp - 20 mm
T2 = Longueur de coupe du rail inférieure = Lp - 28 mm
T3 = Longueur de coupe du montant vertical = Hp - 130 mm
TKKZMIDM09300.indd 51
TKKZMIDM09300.indd 51
adjustable limit pistons - pistons de fi n de course réglables - регулируемый поршневой ограничитель
Lvm
Lvm
E DATOS DE SALIDA:
Lvm= Ancho del compartimento de la pared
Hvm= Altura del compartimento de la pared
DIMENSIONES DEL PANEL ESTÁNDAR:
Lp = Ancho del panel = Lvm + 218 mm
Hp = Altura del panel = Hvm + 50 mm
Sp = Grosor del panel
S1= Extensión de puerta para manija externa
S2 = Saliente del armario del panel frontal
LONGITUDES EASTRUSED:
T1 = Longitud de corte de la vía superior = Lp - 20 mm
T2 = Longitud de corte de vía inferior = Lp - 28 mm
T3 = Longitud de corte vertical vertical = Hp - 130 mm
INITIAL DATA:
Lvm = Wall opening width
Hvm = Wall opening height
STANDARD DOOR DIMENSIONS:
Lp = Door width = Lvm + 218 mm
Hp = Door height = Hvm + 50 mm
Sp = Door thickness
S1 = Door protrusion due to the external handle
S2 = Front protrusion of the cabinet door
LENGTHS:
T1 = Upper track length to cut = Lp - 20 mm
T2 = Lower track length to cut = Lp - 28 mm
T3 = Vertical pillar length to cut = Hp - 130 mm
О
А
:
Lvm = ирина прохода
Hvm = ысота прохода
А
А
А
О О А
Lp = ирина полотна = Lvm+218мм
Hp = ысота полотна = Hvm+50мм
Sp = олщина полотна
S1 = ыступ двери для внешней ручки
S2 = ередний выступ панели шкафа
:
T1 = лина верхней направляющей = Lp-20мм
T2 = лина нижнего трека = Lp-28мм
T3 = лина резкивертикальных направляющих = Hp-130мм
pistoni fi necorsa regolabili - Pistones de fi nal de carrera ajustables - Einstellbare Endstopper
T1
Lp
5.4
Lp
I Distanza pannello/parete = 12 mm - Battiscopa spess. max 10 mm - Sp >40
E Distancia del panel/ pared = 12mm - Zócalo espesor máximo 10 - Sp >40
D Abstand Türblatt/Wand = 12 mm - Fußbodenleiste maximale Stärke 10 mm - Sp >40
Door/wall distance = 12 mm - Baseboard thickness max 10 mm - Sp >40
F Distance panneau/mur = 12 mm - Épaisseur max de la plinthe 10 mm - Sp >40
асстояние панель/стена=12мм - олщина плинтуса макс.=10 - Sp >40
TC Ø6 (MAX)
TC Ø6 (MAX)
I utilizzare tasselli idonei
E Usar enchufes adecuados
D geeignete Dübel verwenden
use the adequate blocks
F utiliser des chevilles appropriées
использовать подходящие дюбеля
TC Ø6 (MAX)
+3
TS Ø4(MAX)
TC Ø4 (MAX)
16 Sp>40
TC Ø4.5 (MAX)
+3
51
