FAHNEU SM-33 Instructivo De Instalacion Y Armado página 18

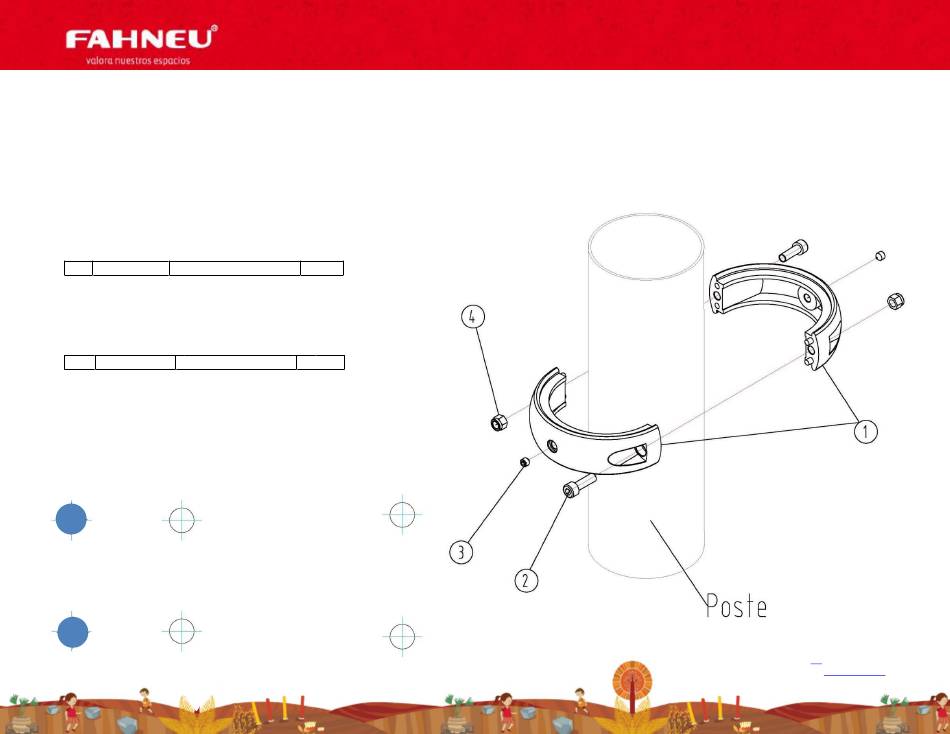

PASO Nº4:
Instalación de panel gato
Pieza abrazadera 114 mm
Para este paso requerirá los siguientes componentes del
producto:
ítem Código Descripción
1
Media abrazadera 114 mm
Y de la caja de pernería necesitara:
Ítem Código Descripción
4 s/c Tuerca de seguridad M8
3 Tornillo M8x12
s/c
2
s/c Perno M8x25
Cantidad
2
Cantidad
2
2
2
INSTRUCCIONES
Contiguo a la pieza escalera instale una abrazadera 114 mm a la
misma altura (1725 mm) de la otra abrazadera 114 mm
