Inicio de las adquisiciones: Las adquisiciones pueden iniciar
de cinco modos distintos:
• Inmediato: inicio inmediato, así que la programación es
terminada y enviada (OK) al registrador.
• Start vía Palm: Las adquisiciones son iniciadas por un
comando enviado vía PDA, a través del software
LogPalm-OS.
• Fecha: El inicio ocurre en el día y hora específicos.
• Vía botón de Start: Inicia e interrumpe las adquisiciones
presionando el botón de start por dos segundos,
localizado en el frontal del registrador. Ver Figura 01.
• Setpoint: Las mediciones empiezan cuando un
determinado valor de temperatura es alcanzado. En esta
opción, el valor de setpoint es definido en el campo Canal
1, donde el parámetro Alarma es cambiado por setpoint.
Término de las adquisiciones: Las opciones para el término de
las adquisiciones son:
Memoria Llena: Las adquisiciones son realizadas hasta
•
alcanzar la capacidad de la memoria disponible.
Memoria Circular: Las adquisiciones ocurren de forma
•
continua, reescribiendo registros más antiguos en la
medida que el número de adquisiciones sobrepasa la
capacidad de la memoria.
Después: El registrador interrumpe las adquisiciones
•
después de un determinado número de registros.
Fecha: Las adquisiciones terminan en la fecha y hora
•
predefinidas por el usuario. Si la capacidad de memoria
del registrador es alcanzada antes de la fecha definida,
las adquisiciones son interrumpidas.
5- Canales: Presenta parámetros relativos a los canales
individualmente. Canal 1 si refiere a la temperatura y Canal 2 a la
humedad relativa.
Tag: Define un nombre para los registros de la temperatura.
Valor: Define como el valor medido será registrado. Las
opciones son:
Instantáneo: El valor registrado será el exacto valor
•
medido a cada intervalo definido. El intervalo mínimo
entre registros es de 1 segundo.
Medio: El valor registrado será la media aritmética de diez
•
medidas consecutivas, hechas en el intervalo definido. El
intervalo mínimo entre registros es de 10 segundos.
Máximo: El valor registrado será el máximo valor
•
encontrado en diez medidas consecutivas, hechas en el
intervalo definido. El intervalo mínimo entre registros es
de 10 segundos.
Mínimo: El valor registrado será el mínimo valor
•
encontrado en diez medidas consecutivas, hechas en el
intervalo definido. El intervalo mínimo entre registros es
de 10 segundos.
Offset: Permite hacer correcciones al valor registrado.
Unidad: Define la unidad de medida de la grandeza medida: ºC
o ºF para el canal 1 (temperatura) y apenas % para el canal 2
(humedad relativa).
Alarma: Disponible solamente en el canal de temperatura.
Define valores limites que, cuando sobrepasados, caracterizan
una situación de alarma. Las situaciones de alarma son
informadas al usuario en el modo de pestañear del Señalizador
de Alarma.
Entrada: Parámetro disponible apenas en el canal 2 (humedad).
El usuario puede deshabilitar la monitorización de la humedad, y
reservar toda la capacidad de memoria del registrador para la
monitorización de la temperatura.
Después del relleno de los campos, seleccionar "OK", y la
configuración es, entonces, enviada para el registrador.
NOVUS ELECTRONICS LTD. – WEBSITE: www.novusautomation.com
6
COLECTANDO Y VISUALIZANDO LOS DATOS
Los datos adquiridos por el registrador pueden ser transferidos para
un PC utilizando el software Logchart-II, que los presenta en forma
gráfica u hoja de cálculo. Los datos pueden ser grabados en
archivos para futuras análisis y comparaciones.
6.1 Colectando datos
La colecta de los datos adquiridos es efectuada haciendo clic en el
icono Colectar Adquisiciones:
y dirigiendo la interface para el frontal del registrador. Durante el
proceso de transferencia de datos, una barra de progreso es
mostrada, indicando cuanto falta para ser transferido. El tiempo de
transferencia de datos es proporcional al número de adquisiciones
efectuadas.
6.2
Visualizando los datos colectados
Al final de la transferencia de las adquisiciones, los datos son
presentados en forma de gráfico.
6.2.1 Ventana del gráfico:
Es posible seleccionar una región del gráfico para ser visualizada en
detalle (zoom). Los comandos de zoom pueden ser encendidos a
través del menú Visualizar o a través de los iconos relativos al zoom
en la barra de herramientas. Se puede, también, seleccionar el área
del gráfico a ser ampliada a través de un clic y arrastre del ratón,
criándose una región de zoom a partir del canto superior izquierdo
del área del gráfico deseado.
Las curvas del gráfico pueden ser arrastradas verticalmente
haciendo clic con el botón derecho del ratón y moviendo el mismo
para cima o para bajo con el botón presionado.

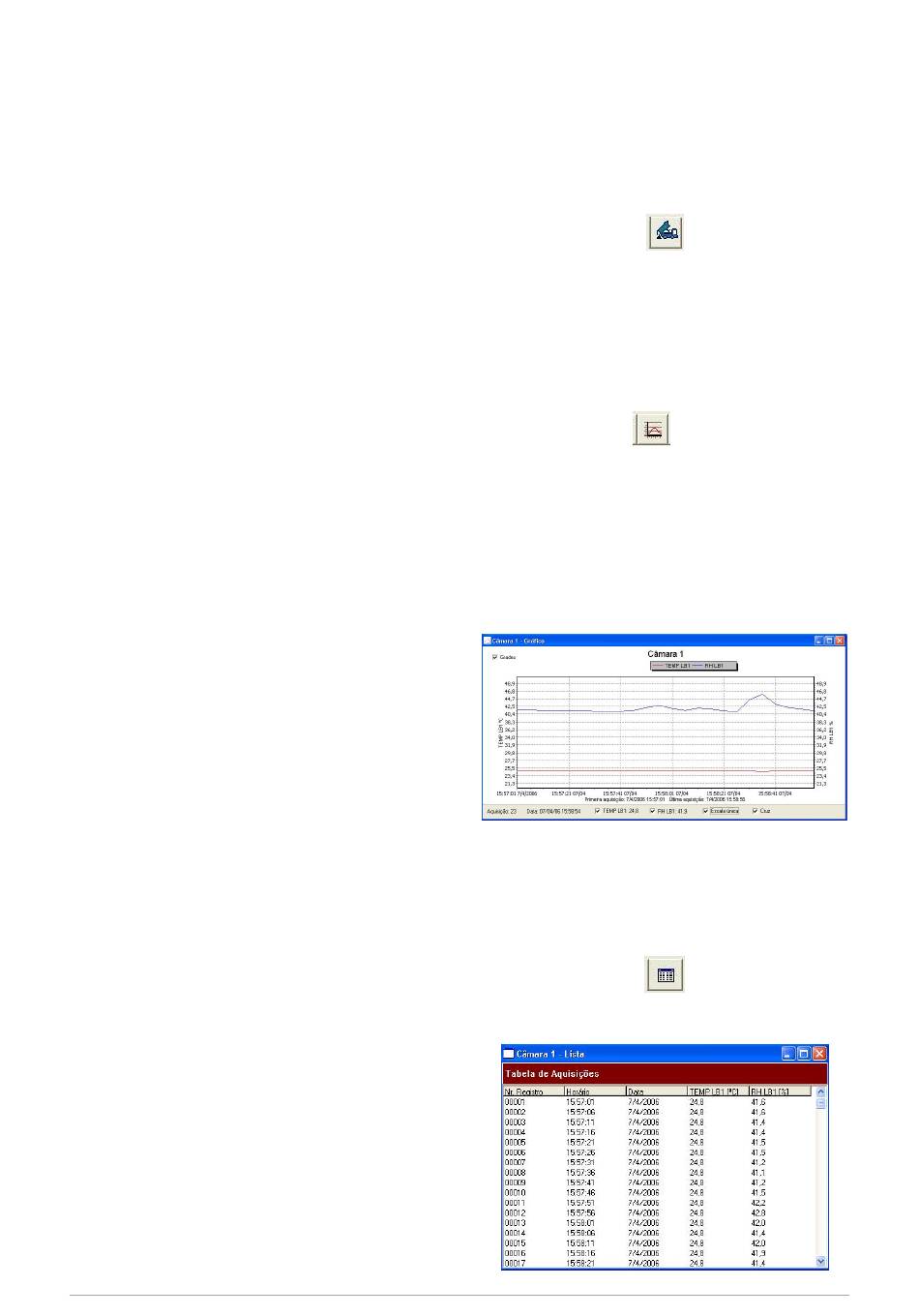

Figura 07 – Pantalla de visualización gráfica de los datos colectados
La colecta de adquisiciones no interrumpe el proceso de medida y
registro de los datos.
6.2.2 Ventana de la Tabla de adquisiciones
La presentación en forma de tabla puede ser obtenida presionando
el icono Visualización en Tabla:
Este modo presenta los valores adquiridos en formato de tabla,
relacionando el horario de la medida con su valor.
Figura 08 – Tabla de Adquisiciones
Registrador LOGBOX-RHT
