6．COMO REALIZAR LAS MEDICIONES
6-1 Medición de Intensidad
● Para evitar el riesgo de sufrir un choque eléctrico, no realice nunca mediciones en circuitos con más de 600V
CA/CC entre conductores (300 V CA/CC entre conductor y tierra).
● No realice mediciones de intensidad con los cables de prueba conectados al circuito en prueba.
● Nunca realice medidas con el compartimento de las baterías abierto.
● Mantenga los dedos y las manos detrás de las barreras durante las medidas
● Para evitar una descarga eléctrica al tocar el equipo sometido a mediciones o de su entorno, asegúrese de
usar un equipo de protección aislante.
● Cuando utilice el sensor de intensidad tenga la precaución de que no reciba golpes ni vibraciones excesivas.
● El diámetro máximo del conductor que se puede medir es de 12 mm.
Nota: ◇ Asegúrese que los cables de prueba están en su alojamiento mientras realice una medición de
intensidad.
◇ El instrumento puede mostrar valores superiores a 120A, pero el rango de medición adecuado y
seguro se limita a 120A.
6-1-1 DC Medidas de intensidad Corriente Continua
(1)Sitúe el selector de función en la posición "60A" o "120A". (El símbolo "AC" aparecerá en la parte superior
de la pantalla.)
(2)Presione el botón
(3)Presione el pulsador de ajuste de 0 (ADJ) para ajustar la lectura del visualizador a cero. El valor se mostrará
en el visualizador
(Si no se ajusta a cero, la medición será errónea)

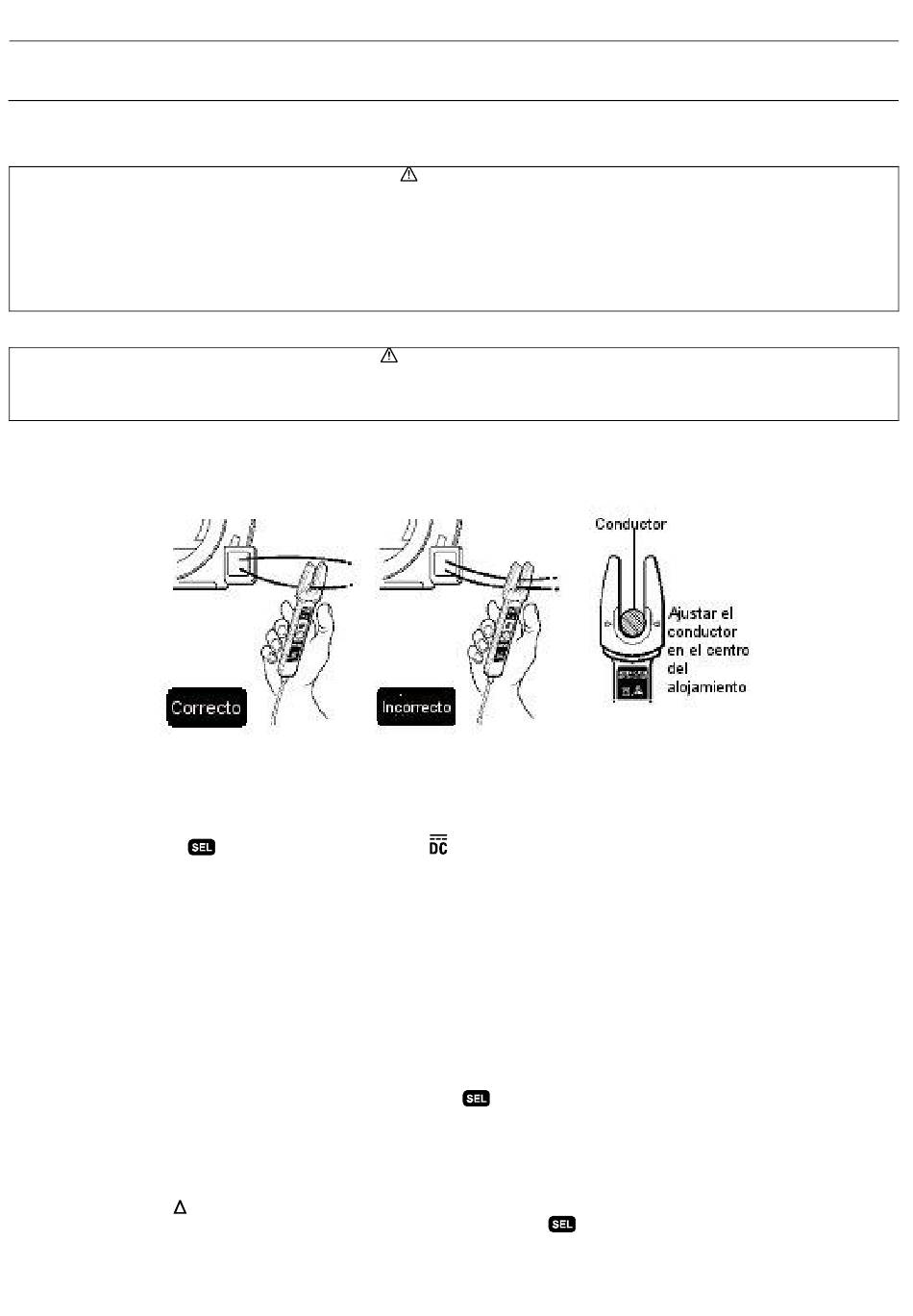

(4) Sitúe uno de los conductores en el centro de las flechas marcadas en el sensor de intensidad. (Si no se
ajusta el conductor en el centro de las flechas marcadas en el sensor, la lectura será errónea).
El valor medido se mostrará en el visualizador.
Nota:◇ Cuando la intensidad circula desde la cara anterior hacia la posterior, la polaridad de la lectura es
positiva (+). De forma contraria, la polaridad será negativa (-). .
◇ Menos "-" la marca se muestra en el lado izquierdo del valor y del gráfico de barras al tiempo que menos
de medición de corriente.
◇ Cuando se cambia el selector de 60A o 120A a otra posición, el modo CA/CC por defecto se resetea
(modo CA). Para cambiar a CC presione el botón
◇ El ajuste a cero es efectivo sólo para medidas de intensidad.
◇ Cuando se realice el ajuste a cero, el instrumento opera de la forma siguiente:
(1) La barra gráfica desaparece.
(2) El contador máximo se modifica de acuerdo con el ajuste del valor.
(ex.) El contador máximo es 6039-100=5939, cuando se ajusta de +100 cuentas a cero.
(3) La marca" " se muestra en la pantalla.
(4) Presionando del botón A ZERO ADJ. otra vez o el botón
otra función el ajuste a cero se desactiva.
◇ Presionando el botón A ZERO ADJ durante más de 2 segundos el ajuste a cero se desactiva.
. En la pantalla aparecerá " ".
PELIGRO
PRECAUCIÓN
de nuevo.
, o cambiando el selector de funciones a
