Analizador TD MI 3280

11 Pruebas y mediciones

11.1 Pruebas visuales

Las pruebas visuales se utilizan como guía para mantener las normas de seguridad
antes/durante/después de probar el transformador. Para utilizar esas pruebas visuales
seleccione VISUAL en pruebas individuales. Las pruebas visuales están programadas para
hacer todos los controles de seguridad antes/durante/después de probar el transformador.
Opciones
Precauciones de seguridad antes de la prueba
Nº Descripción
Use guantes, casco y calzado con clasificación dieléctrica.
1
Nota: Para proteger al usuario contra descargas eléctricas es necesario que
use todo el equipo de protección necesaria.
Todos los bornes del transformador están visiblemente desconectados de la
red y cargas.
Nota: Antes de iniciar la medición, es necesario comprobar visualmente
2
todos los bornes, si el transformador está desconectado de la red y las
cargas. Preste atención porque la carga puede convertirse en una fuente de
tensión.
El transformador está desmagnetizado y descargado.
3
Nota: Elimine todas las razones por las que el transformador puede
comenzar a generar tensión por cualquier razón.
El transformador se ha enfriado por lo menos durante 3 horas desde la
última vez que se utilizó.
4
Nota: La medición de resistencia del bobinado ha de hacerse a temperatura
conocida, que es la temperatura ambiente. Esto es especialmente
importante para transformadores grandes.
La temperatura de bobinado está cerca de la temperatura ambiente.
5
Nota: Si el transformador es pequeño puede dejarlo desconectado lo

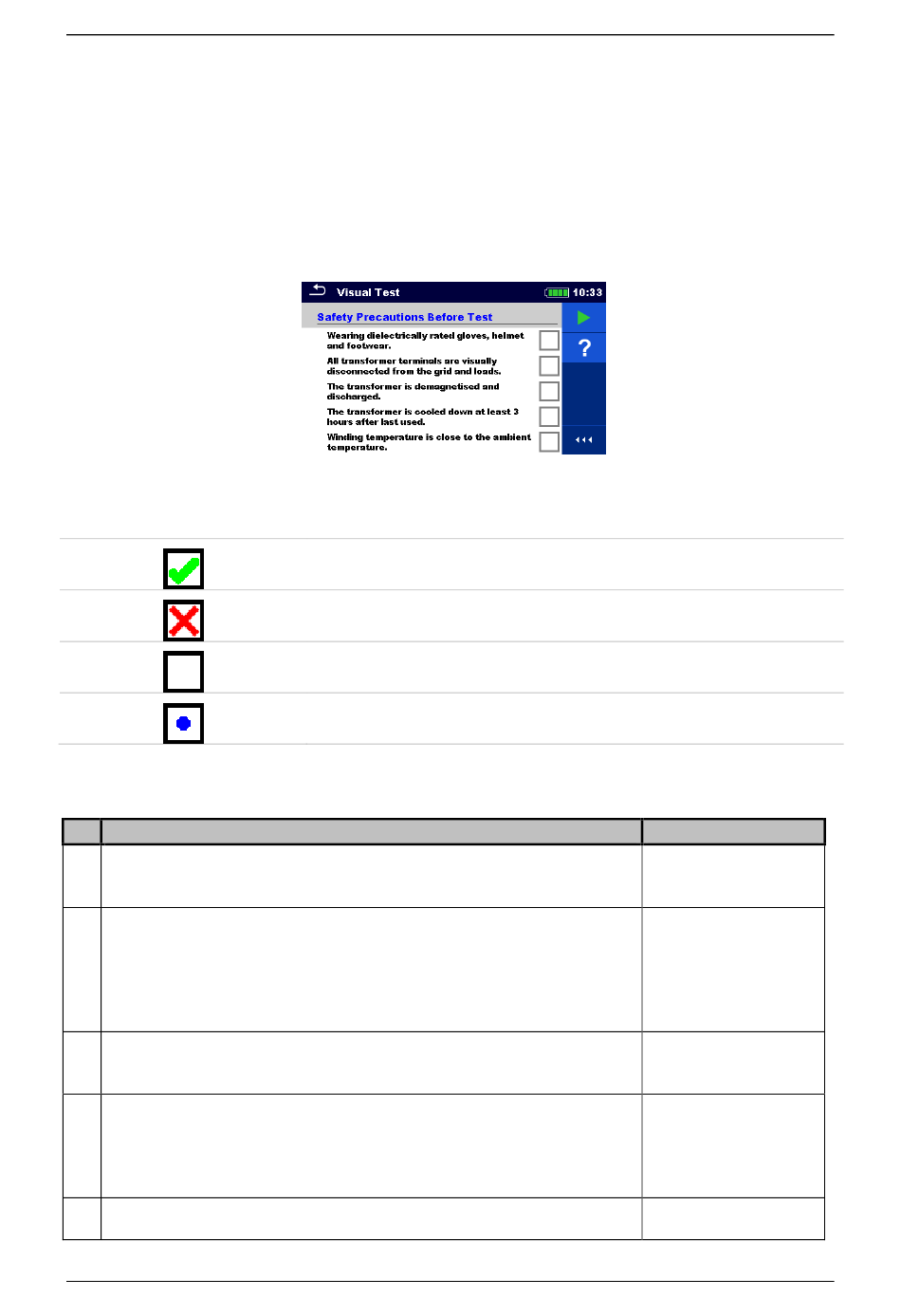

Figura 11.1: Menú de pruebas visuales
PASS (ÉXITO)
FAIL (FRACASO)
Sin estado
Comprobado
64
Pruebas y mediciones
Valores
Pass/Fail/Sin
estado/comprobado
Pass/Fail/Sin
estado/comprobado
Pass/Fail/Sin
estado/comprobado
Pass/Fail/Sin
estado/comprobado
Pass/Fail/Sin
estado/comprobado
