Antes de conectar el reductor de presión, abra brevemente la válvula de la bombona para expulsar la
suciedad que pueda haberse acumulado.
•
Atornille firmemente el reductor de presión a la válvula de la bombona de gas hasta unirlos
herméticamente.
•
Atornille la tuerca de racor de la conexión de manguera de gas en la parte de salida del reductor de
presión.
5.1.8.1

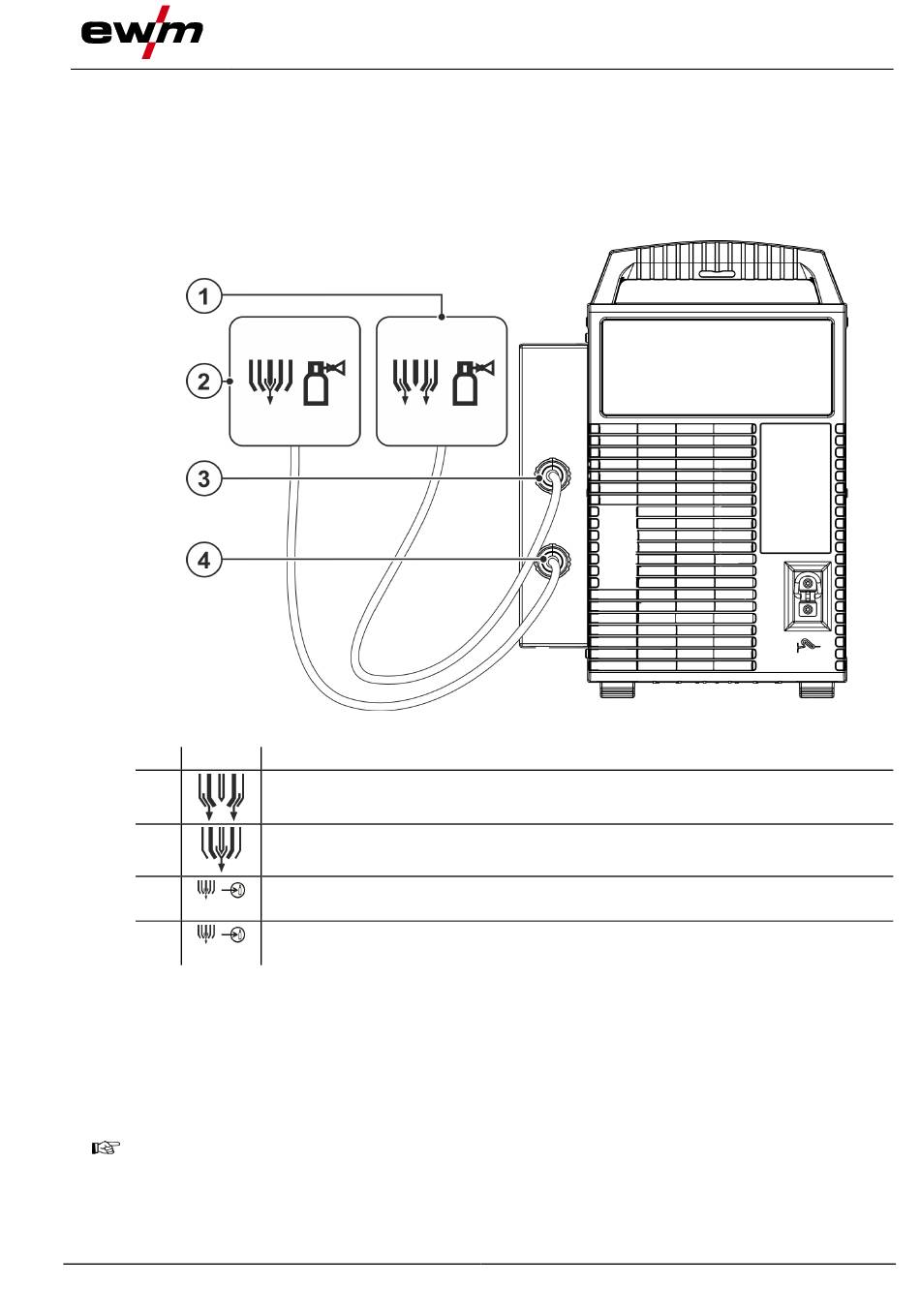

Conexión del tubo de gas de protección
Pos Símbolo Descripción
1
2
3
4
•
Comprobar la hermeticidad y el correcto estado de las mangueras. Soplar las mangueras de gas con
aire a presión.
•
Enrosque el acoplamiento de conexión del conducto de gas plasma al casquillo roscado de empalme
G1/4", conexión de gas plasma.
•
Enrosque el acoplamiento de conexión del conducto de gas de protección al casquillo roscado de
empalme G1/4", conexión de gas de protección.
5.1.8.2
Prueba de gas
Cada uno de los tubos de gas conectados debe tener una presión inicial de 4,5 bares
(límites tolerables: gas de plasma: 4 a 5 bares, gas de protección: 4 a 5 bares).
El desarrollo del test de gas es el mismo para el gas de protección que para el gas plasma. El test
de gas sólo es posible cuando:
•
el arco voltaico auxiliar no está encendido y
•
no se está realizando ninguna soldadura.
099-007027-EW504
28.08.2018
0
Gas de protección
Gas de plasma
Casquillo roscado de empalme G1/4", conexión de gas de protección
Conexión con el reductor de presión
Casquillo roscado de empalme G1/4", conexión de gas plasma
Conexión con el reductor de presión
Estructura y función
Figura 5-7
Transporte e instalación
31
