responsabilidad".
• Respete los pesos máximos enumerados en la Sección "Especificaciones".
• Respete también las condiciones de uso descritas en la Sección "Uso destinado".
• Los componentes proporcionados sólo son apropiados para la instalación en paredes
sólidas de piedra o cemento. Si la estructura de su pared es diferente, habrá de
utilizarse el material de instalación correspondiente. En cualquier caso, consulte con un
especialista.
• Asegúrese de utilizar el tamaño correcto de rosca durante la instalación de la pantalla al
soporte de pared.
5 Instalación:
ATENCIÓN Dependiendo del tipo de pared, se utilizarán diferentes orificios para
todos los modelos. Sólo los profesionales cualificados están autorizados a
instalar o extraer el dispositivo de la pared. Para más información, consulte las
Secciones "Advertencias sobre seguridad" y „Resolución de problemas".
Instalación en la pared:

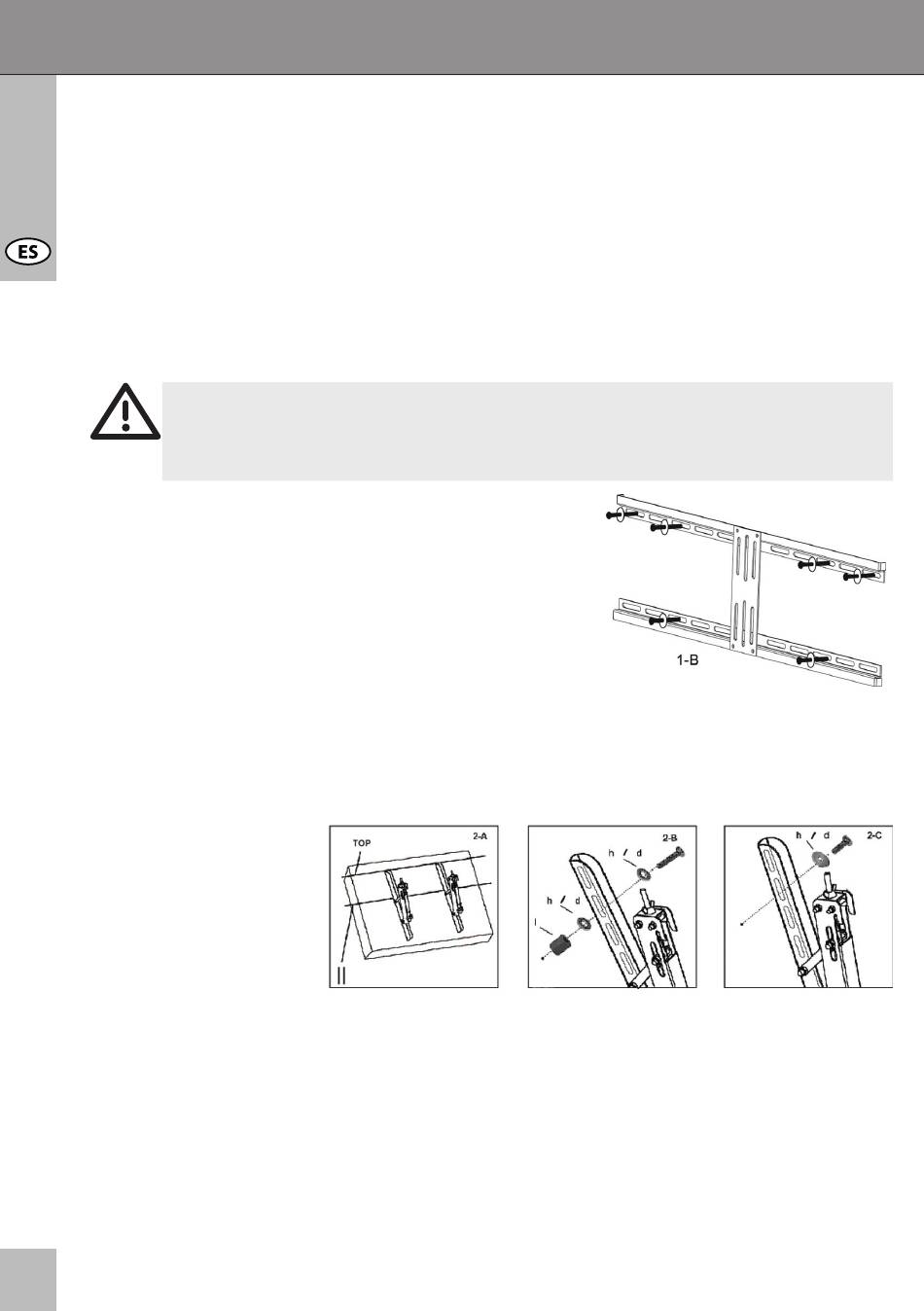

Paso 1
Utilice el soporte para pared como plantilla (A) para
marcar los 6 orificios a taladrar en la pared (4 en la
parte superior y 2 en la inferior – Figura 1-B) con
ayuda de un nivel. Antes de taladrar, compruebe que
no haya tuberías de agua o gas, o cables eléctricos
detrás de la pared. Utilice una broca para piedra de
10 mm para hacer orificios de 60 mm de profundi-
dad. Introduzca un tojino (F) en cada uno de los orificios taladrados. A continuación,
utilice los 6 tornillos para pared (E) y 6 arandelas adecuadas (D) para ajustar el soporte
(A).
Ajuste de soportes para pantalla a la parte posterior de la pantalla:
Paso 2
Asegúrese de que
los soportes para
pantalla están
paralelos unos a
otros y centrados
con respecto a la
pantalla. (Fig.
2-A)Se proporcio-
nan tornillos M4, M5, M6, y M8 para el ajuste a la pantalla. Pueden adquirirse otros tama-
ños en una tienda especializada. Deberá utilizar los espaciadores proporcionados para
pantallas con la parte posterior curvada, tal como se muestra en (Fig. 2-B). Para
pantallas con la parte posterior plana, proceda tal como se muestra en (Figura 2-C). En
este caso, el tamaño adecuado de tornillo dependerá del tamaño de la rosca en la
pantalla.
Enganche:
Paso 3
A continuación, enganche la pantalla a la parte superior del soporte para pared tal como
se muestra en (Figura 3-A). Afloje los tornillos en la parte inferior de la pantalla para ajus-
