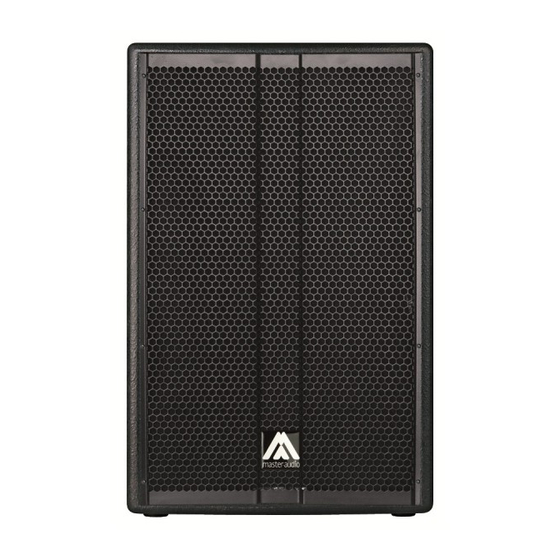

- Página 1 EL SERIES EL-10 EL-12 EL-15 EL-30 EL-18BR Pol.Ind.Norte-Perpinyà,25 08226 TERRASSA (Barcelona-SPAIN) info@master-audio.com www.master-audio.com Dic2008 / Dec2008...
-
Página 2: Introducción
Amate Electroacústica,s.l ESPAÑOL 1.INTRODUCCIÓN 1.1.Generalidades Amate Electroacústica, s.l. le agradece la confianza depositada en nuestros productos de la nueva Serie EL. Le sugerimos lea atentamente las indicaciones que a continuación exponemos, confiando en que le serán de gran utilidad para obtener sus mejores resultados. 1.2.Características y presentación EL-10 - Sistema de 2 vías Full Range... -
Página 3: Conexiones
Amate Electroacústica,s.l - Filtro divisor pasivo diseñado con precisión para obtener los mejores resultados - Capacidad de Potencia de 600 W r.m.s - Sensibilidad de 100 dB (1W/1m) EL-18BR - Refuerzo de bajas frecuencias - Altavoz de 18" de alto rendimiento - Capacidad de Potencia de 400 W r.m.s - Sensibilidad de 100 dB (1W/1m) - Fácil utilización en pasivo-paralelo con los recintos EL-10, EL-12 y EL-15 así... -
Página 4: Configuraciones
Amate Electroacústica,s.l 1-SPEAKON: Todos los modelos incorporan dos terminales Speakon y están preparados para su perfecta conexión en un sistema en paralelo. ATENCIÓN: Utilice en lo posible cable-manguera de dos conductores, sin apantallar, bicolor y de buena calidad. Se recomienda el uso de una sección de como mínimo para cada conductor. -
Página 5: Configuración En Pasivo Con Subwoofer
Amate Electroacústica,s.l 2.2.3.Configuración en Pasivo con Subwoofer Muchas veces le interesará reforzar sus sistemas EL Full Range mediante unidades Subwoofer de la misma serie, tanto en activo como en pasivo. En el caso pasivo, se dispondrá de un sólo amplificador para todo el sistema. De una de las salidas del amplificador conectar, mediante cable manguera, la unidad de graves. -
Página 6: Montaje E Instalación
Amate Electroacústica,s.l Fig.7. Configuración bi-amplificada con subwoofer (opción 2) ¡ATENCIÓN!!!!: Para efectuar un puente entre cajas, cada una de ellas dispone de dos conectores idénticos Speakon que hacen la función de Entrada/Salida indistintamente. Siempre deben utilizarse los terminales Pin +1/- 1, despreciando los terminales +2/-2 que no están conectados internamente. -
Página 7: Uso Con Trípode
Amate Electroacústica,s.l Para posicionar las unidades de graves, es recomendable que éstas sean colocadas en el mismo suelo, ya que así se aprovecha, de forma natural, el llamado "efecto-suelo" incrementando notoriamente la respuesta en bajas frecuencias. Le aconsejamos coloque, siempre que sea posible, las unidades de graves bajo el mismo eje acústico de dónde estén ubicados los satélites. -
Página 8: Uso En Aplicaciones De Directo (Móvil)
Amate Electroacústica,s.l 41º Fig.10. Posicionamiento en formato monitor 3.5.Uso en aplicaciones de Directo (móvil) Para una aplicación móvil, para Directo o Discoteca, la ubicación clásica sería la de situar las unidades de graves (una ó dos por canal) a cada lado del escenario (sobre éste). - Página 9 Amate Electroacústica,s.l Para girar el difusor se debe desmontar primero la reja frontal, destornillar el difusor por sus cuatro puntos de fijación y girarlo 90 grados teniendo cuidado de no desconectar los cables. Volver a atornillarlo y colocar de nuevo la reja. Fig.12.
-
Página 10: Utilización Como Monitor De Escenario
Amate Electroacústica,s.l 3.6.2.Cajas colgadas horizontalmente y enfocando al público. Nos interesa mantener una cobertura máxima (100º) en campo cercano y una cobertura más estrecha pero direccional (50º) en campo lejano. 50º 50º 100º LONG THROW SHORT THROW Nearfield 100º Fig.14. Posición horizontal 3.6.3.Utilización como monitor de escenario Caso 1 Nos interesa mantener una cobertura máxima (100º) en el campo cercano del... - Página 11 Amate Electroacústica,s.l 50º 50º Nearfield 100º SHORT THROW 100º LONG THROW Fig.16. Posición monitor escenario (caso 2) ATENCIÓN: Los difusores llevan impreso el logotipo "Nearfield" en el lado donde consideramos ángulo de cobertura horizontal máximo (100º). Near Field Fig.17.Logotipo “Near Field” 3.7.
- Página 12 Amate Electroacústica,s.l 3.9. Volado Sólo personal especializado debe realizar el volado de sistemas acústicos. Asegúrese del peso que es capaz de soportar la estructura sobre la cual se va a colgar la caja. El hardware de volado (cadenas, pasadores, anillas...) debe ser revisado regularmente y, en caso de cualquier duda, debe ser reemplazado por material nuevo.
- Página 13 Amate Electroacústica,s.l 3.9.3.Soporte "U" modelo U-N10 (Opcional) Opcionalmente, puede adquirirse soporte en forma de "U" para el modelo EL- 10. El soporte debe ir siempre montado con sus correspondientes roscas y permite el colgado tanto en posición horizontal como en vertical. Fig.20.Soporte UN-10 Colgado: 1- Sitúe el soporte cerca de la pared donde vaya a colgar la caja y marque la...
-
Página 14: Especificaciones
Amate Electroacústica,s.l 4. ESPECIFICACIONES 4.1. Especificaciones EL-10 Impedancia 8Ω Sensibilidad 1W/1m 96dB Respuesta en frecuencia (-10 dB) 55Hz-20kHz Capacidad de potencia R.M.S 150W Programa 300W Directividad nominal (-6dB) Horizontal 50º a 100º (difusor rotativo) Vertical 55º Componentes 1x10" woofer 1x motor con diafragma de titanio (bobina 1.5”) Recinto Altura 507mm... - Página 15 Amate Electroacústica,s.l Componentes 1x12" woofer 1x motor con diafragma de titanio (bobina 1.5”) Recinto Altura 627mm Anchura 412 mm Profundidad 401 mm Peso (neto) 19.3Kg Conectores 2 x Speakon (IN/LINK) Material Tablero abedul, Reja frontal de acero pintada epoxy negra con espuma acústicamente transparente Acabado Pintura negra de resinas acrílicas, ecológica a base de...
- Página 16 Amate Electroacústica,s.l 4.4. Especificaciones EL-30 Impedancia 4Ω Sensibilidad 1W/1m 100dB Respuesta en frecuencia (-10 dB) 45Hz-19kHz Capacidad de potencia R.M.S 600W Programa 1200W Directividad nominal (-6dB) Horizontal 90º Vertical 50º Componentes 2x15" woofer 1x motor con diafragma de titanio (bobina 1.7”) Recinto Altura 1150mm...
-
Página 17: Apéndice
Amate Electroacústica,s.l Recinto Altura 512mm Anchura 635 mm Profundidad 512 mm Peso (neto) 31.3Kg Conectores 2 x Speakon (IN/LINK) Material Tablero abedul Acabado Pintura negra de resinas acrílicas, ecológica a base de agua 5.APÉNDICE PÉRDIDA DE POTENCIA (EN %) Y FACTOR DE DAMPING, RELATIVA A LA LONGITUD DEL CABLE Y SU SECCIÓN Largo Sección...
