CÓMO AJUSTAR LA CORREA DE MANEJO
Si los pedales resbalan mientras pedalea, incluso
cuando la resistencia está configurada al máximo,
puede que la correa de manejo necesite ser ajustada.
Para ajustar la correa de manejo, primero coloque el
interruptor eléctrico en la posición Off (apagado) y
desconecte el cable eléctrico.
A continuación, retire el Tornillo M4 x 16mm (61) indi-
cado, la Cubierta Interior de la Pata Izquierda (39) y la
Cubierta Exterior de la Pata Izquierda (92).
39
101
92
33
33
76
Luego, retire los dos Tornillos Hexagonales M8 x
16mm (76) y las dos Arandelas M8 (33) de la Pata
Izquierda (101) y el Brazo del Pedal Izquierdo (14).
A continuación,
retire el Tornillo
con Collar M8 x
14mm (81) del
Brazo del Pedal
Izquierdo (14) y
retire el Brazo del
Pedal Izquierdo
del entrenador
elíptico.
61
76
14
81
37
14
36

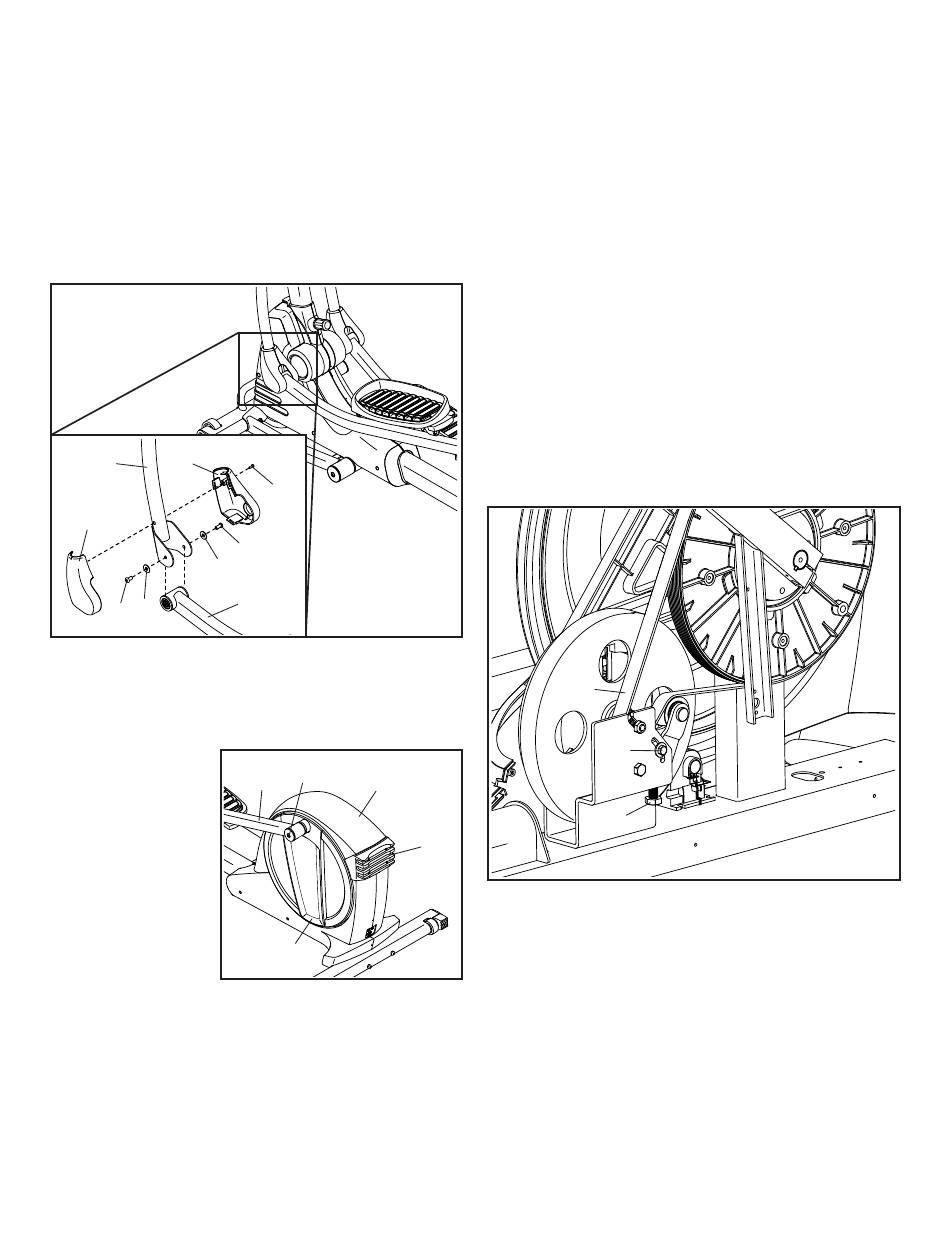

Vea el dibujo diagrama de abajo a la izquierda.
Retire los cuatro Tornillos M4 x 16mm (que no se
muestran) de la Pata de Almacenamiento Grande (27)
y retire la Pata de Almacenamiento Grande. A conti-
nuación, retire los dos Tornillos M4 x 16mm (que no se
muestran) del Protector Superior (37) y, luego, use un
destornillador estándar para hacer palanca y separar
el Protector Superior del entrenador elíptico. Luego,
haga palanca para separar el Disco del Pedal (36)
izquierdo del entrenador elíptico.
Vea el DIBUJO DE PIEZAS C en la página 35.
Identifique los Protectores Izquierdo y Derecho (44,
45). Retire todos los Tornillos M4 x 16mm (61) y
Tornillos de 3/16" x 1 1/2" (64) de los Protectores
Izquierdo y Derecho. Asegúrese de anotar el tamaño
de los Tornillos que van en los distintos orificios.
Luego, con cuidado, retire el Protector Izquierdo.
A continuación, afloje el Tornillo del Rodillo Estable
(97). Apriete el Tornillo de Ajuste del Rodillo Estable
(72) hasta que la Correa de Manejo (46) quede tensa.
Luego, reapriete el Tornillo del Rodillo Estable.
46
27
Cuando haya terminado, reconecte todas las piezas
que retiró anteriormente. Luego, enchufe el cable eléc-
trico.
27
97
72
