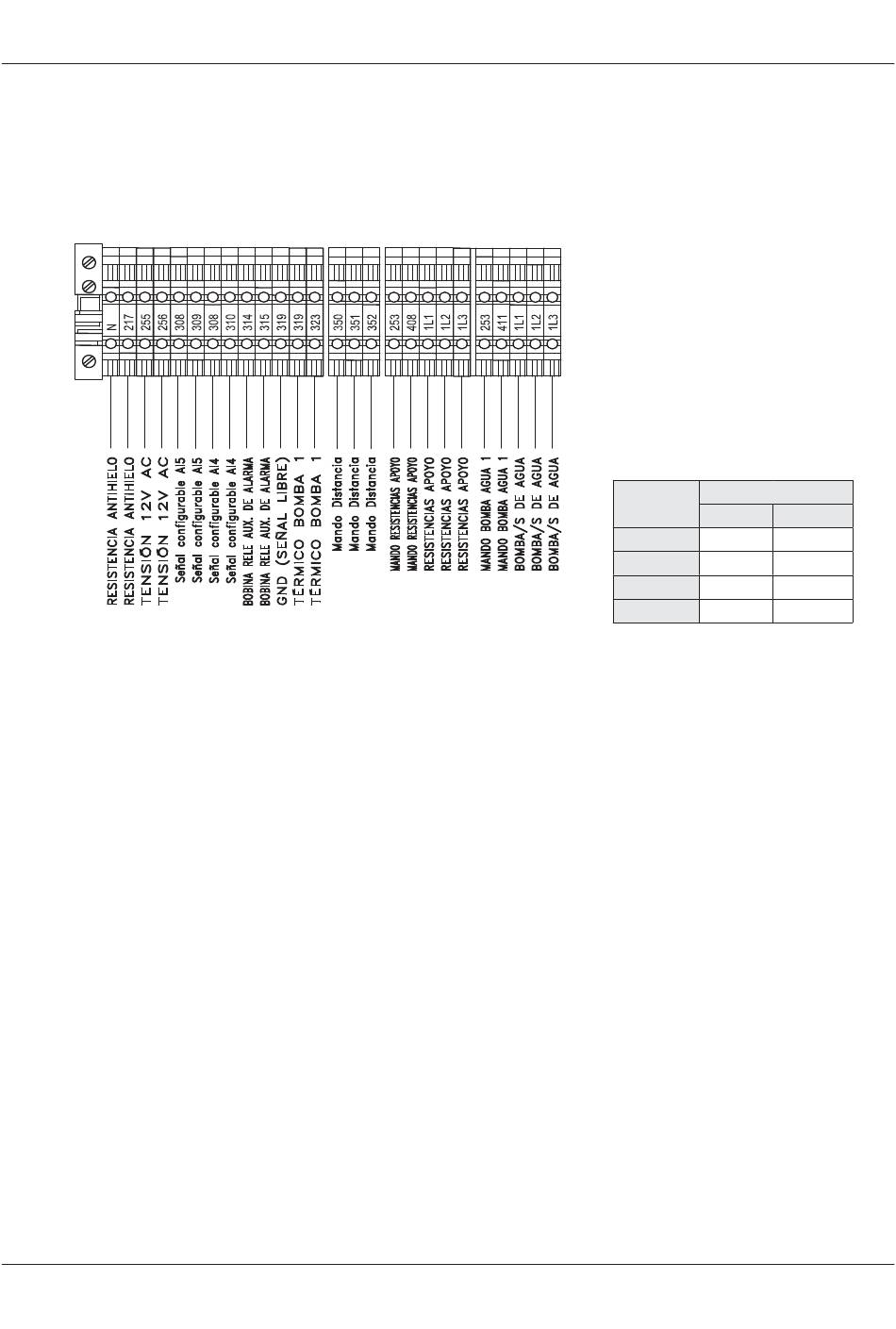

Descripción de los distintos componentes a conectar en lugar de instalación.
Nota:
1: SELECTOR VERANO / INVIERNO (sólo para unidades bomba de calor)
Instalación: a) Cortar la alimentación de la unidad.
b) Conectar el selector como se indica en el dibujo superior ( 1 ).
c) Modificar el valor del parámetro CL53 y ponerlo a 3 (el parámetro CL53 forma parte de la familia de los parámetros de configuración PAR
- para su modificación véase la sección "Sección de control" y, en particular, el párrafo "Estructura del menú").
Funcionamiento: (ver la tabla de la derecha)
Contacto cerrado = funcionamiento "cool"
Contacto abierto = funcionamiento "heat"
N.B. Después de haber habilitado el selector Verano/Invierno remoto modificando el parámetro CL53, no será ya posible efectuar el cambio de estación con
la tecla "mode" del controlador de la máquina.
Nota: Longitud máxima recomendada 100m.
2: Mando ON/OFF remoto (OP)
Instalación: a) Cortar la alimentación eléctrica de la unidad
b) Conectar el selector ON-OFF de usuario como se indica en el dibujo superior ( 2 ).
c) Modificar el valor del parámetro CL54 y ponerlo a 1 (el parámetro CL54 forma parte de la familia de los parámetros de configuración PAR
- para su modificación véase la sección "Sección de control" y, en particular, el párrafo "Estructura del menú").
Funcionamiento: Contacto cerrado = funcionamiento de la unidad (ON)
Contacto abierto = parada de la unidad (STANDBY)
Nota: Longitud máxima recomendada 100 m
3: Alarmas
Instalación: a) Cortar la alimentación eléctrica de la unidad
b) Conectar la señal como se indica en el dibujo superior ( 3 ).Señalización de alarma de máquina y cuyos contactos se pueden utilizar para
controlar una señal de alarma DC de pequeña potencia (0/12V) ó mando para relé a cargo del cliente (Salida Tipo AC1 -> 10A 230V).
Normas generales
Instalar un filtro de malla en el tubo de entrada de la unidad. Si no se instala este filtro, queda sin efecto la garantía de las unidades estándar. El
filtro sirve para retener las partículas extrañas presentes en circuito hidráulico de la instalación (virutas, residuos de proceso, etc.) y para así
18
2 1 3
Conexiones eléctricas
Contacto
Estado
controlador
Cerrado Abierto
OFF
OFF
Stand by Stand by
Cool Cool
Heat Heat
OFF
E00
E00
E00
