Micropilot FMR51, FMR52 HART

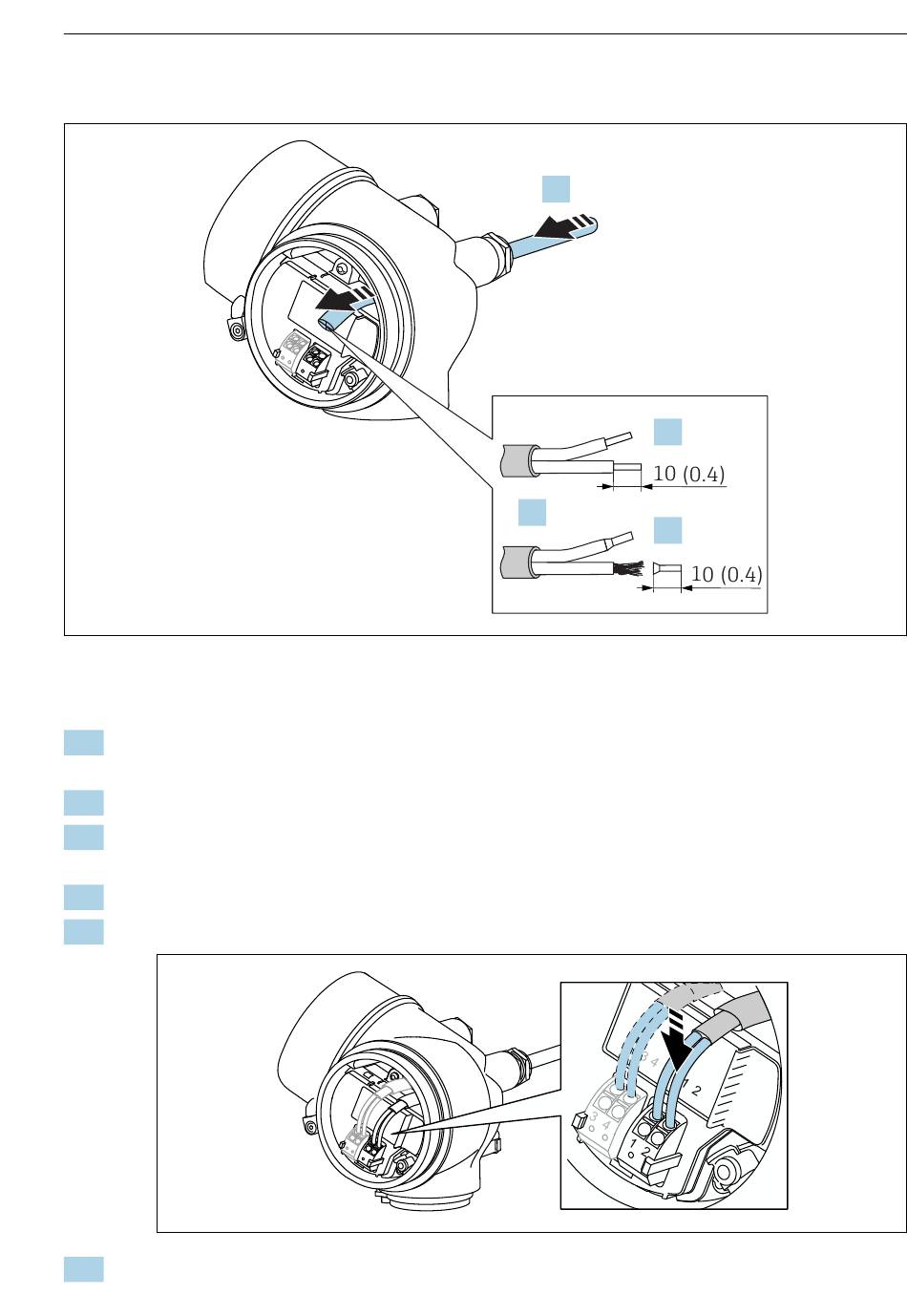

7.2.2 Conexión
 19 Dimensiones: mm (pulgadas)
1. Pase el cable por la entrada de cables. Para asegurar un sellado correcto, no retire el
anillo obturador de la entrada para cable.
2. Retire el blindaje del cable.
3. Pele los extremos del cable una longitud de 10 mm (0,4 in). Si es un cable trenzado,
dótelo también de terminales de empalme.
4. Apriete firmemente los prensaestopas.
5. Conecte los cables conforme a la asignación de terminales.

6. Cuando se utilicen cables blindados: conecte el blindaje de cables en la borna de tierra.
Endress+Hauser
1.
3.
2.
3.
Conexión eléctrica
A0036418
A0034682
