3. Coloque una mano a cada lado del monitor para inclinar el panel LCD 35 grados y levántelo hasta alcanzar la posición
más alta.

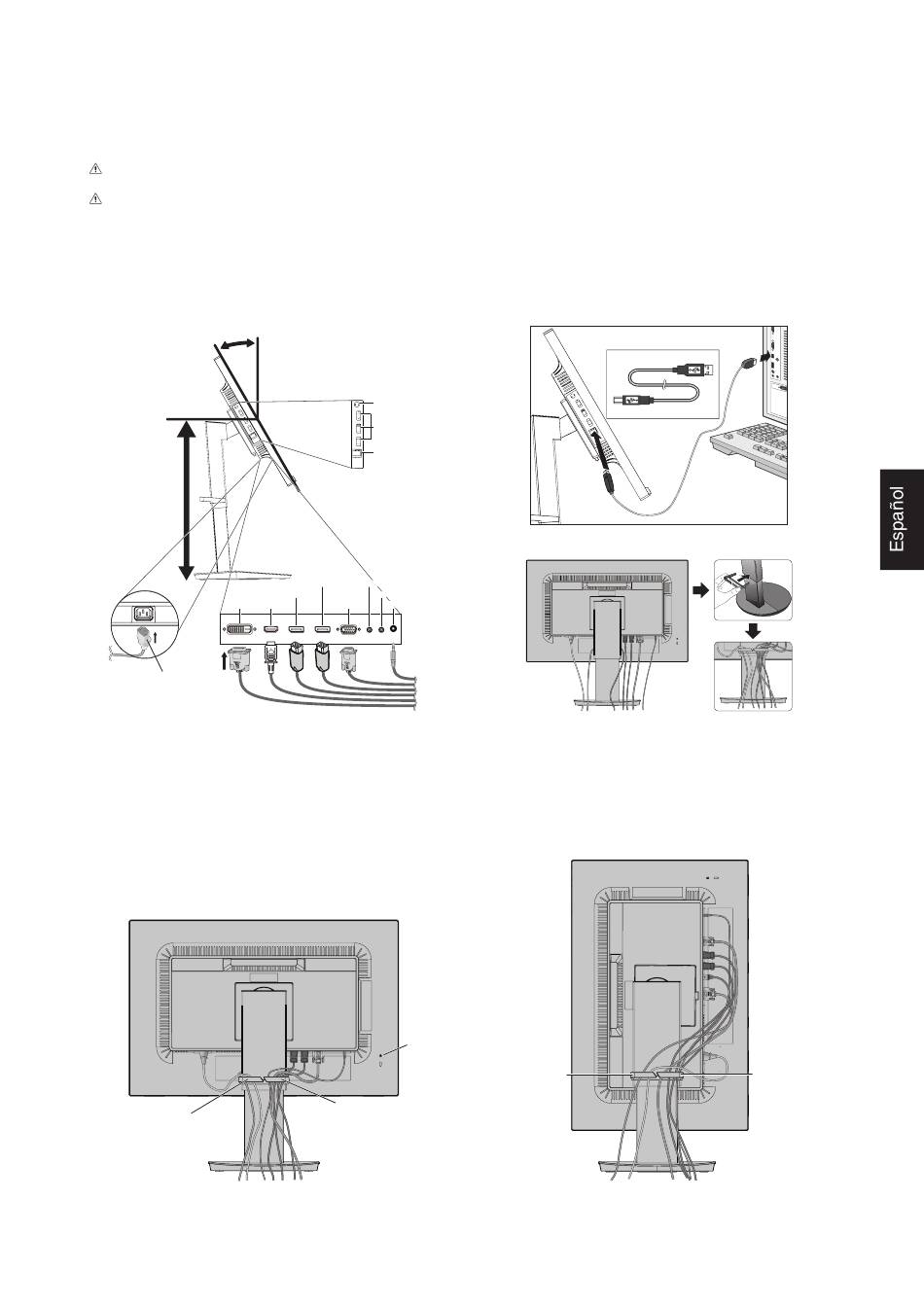

4. Conecte todos los cables en los conectores correspondientes (figura C.1). Al utilizar el cable USB, conecte el conector del
tipo B al puerto USB de upstream en la parte trasera derecha del monitor y el conector del tipo A al puerto de downstream
del ordenador (figura C.1a). Si está utilizando el cable de un dispositivo USB, conéctelo al puerto downstream del monitor.
PELIGRO: No pliegue el cable USB. Puede atrapar el calor y provocar un incendio.
PELIGRO: No conecte los auriculares al monitor mientras los está utilizando.
Dependiendo del nivel del volumen, esto puede dañar sus oídos y provocar una pérdida auditiva.
NOTA:
Si los cables están mal conectados, es posible que falle el funcionamiento, se deteriore la calidad de la imagen/
los componentes del módulo LCD o disminuya la vida útil del módulo.
NOTA:
Utilice un cable de audio sin resistor integrado. Si utiliza un cable de audio con resistor integrado se reduce el
sonido.
35° de inclinación
Máxima posición
del soporte
DVI
Cable de
alimentación
Figura C.1
*
: Véase la página 12.
1
*
: Véase la página 11.
2
5. Coloque el pasacables en el soporte (figura C.2).
Sujete los cables en el pasacables y distribúyalos uniformemente (figura C.3 y figura C.4).
6. Cuando haya instalados los cables, compruebe que la pantalla del monitor se puede girar, subir y bajar.
Cable de alimentación
Cable DVI
Figura C.3
*
: Mini enchufe estéreo de 3,5 ø.
3
Auriculares
Puerto USB downstream (USB Tipo A)
Puerto USB upstream (USB Tipo B)
DisplayPort OUT*
1
ControlSync IN*
2
DisplayPort IN*
ControlSync OUT*
1
Entrada de audio
HDMI
D-SUB
Ranura de seguridad
Cable HDMI
Cables DisplayPort
Cable mini D-SUB
de 15 patillas
Cables de ControlSync
Cable de audio*
3
Español-7
Tipo B
Tipo B
2
Cable de
alimentación
DVI Cable
Tipo A
Tipo A
Figura C.1a
Figura C.2
Cable HDMI
Cables
DisplayPort
Cable mini D-SUB
de 15 patillas
Cables de
ControlSync
Cable de audio*
Figura C.4
3
