G5 DECELERACION

G5.1 PARO POR INERCIA

Pantalla 1 PARO EN GIRO=S
Descripción Paro por inercia.
Rango Sí/No
Valor por Defecto Sí
Función Determina la deceleración del motor, la cual se puede hacer de forma controlada
mediante una rampa de deceleración o bien de forma no controlada permitiendo al rótor
girar libremente hasta su parada (Giro libre, Paro por Inercia).
Ajuste Seleccionar según se precise una parada controlada (PARO EN GIRO=N) ó una parada
por inercia (PARO EN GIRO=S).

G5.2 TIEMPO DE DECELERACION DEL MOTOR

Pantalla 2 T DECELER=12s
Descripción Tiempo de deceleración del motor.
Rango 1 a 180
Unidades Segundos
Valor por Defecto 12
Función Determina el tiempo en que tiene lugar la parada controlada del motor.
Ajuste Empezar por un tiempo bajo, 10 ó 15 seg., e ir aumentando hasta conseguir la parada
deseada. Si no obtuviésemos los resultados esperados, seleccionar la deceleración con el
algoritmo del Golpe de Ariete en la pantalla G5.3.
V
n
100
G4.4 Par
Inicial

G5.3 ALGORITMO DE DECELERACION DEL MOTOR

Pantalla 3 MODO DECEL=1
Descripción Algoritmo de deceleración del motor.
Rango 1 Normal,
2 Golpe de Ariete
Valor por Defecto 1 Normal
Función Selecciona el algoritmo de deceleración del motor. En aplicaciones donde se desee evitar
el efecto de golpe de ariete durante la deceleración, se aconseja utilizar este algoritmo
(Golpe de ariete). En el resto de aplicaciones, la rampa de deceleración Normal es
suficiente.
Ajuste En aplicaciones con problemas de golpe de ariete se debe determinar dónde se produce
el Golpe de Ariete durante la parada. Si el golpe de ariete se produce al principio o a mitad
de la deceleración, deberemos aumentar el valor de la pantalla (G5.4 NIVEL ARIE), se
aconseja realizar incrementos del 5% y probar de nuevo hasta eliminar el golpe de ariete.
Si el golpe de ariete aparece al final de la deceleración, deberemos aumentar el valor de
la pantalla (G5.5 PAR MINIMO), se aconseja realizar incrementos del 5% y probar de
nuevo hasta eliminar el golpe de ariete al final de la parada.
POWER ELECTRONICS Manual Técnico V5
Régimen Nominal
Final
rampa
aceleración
Inicio rampa
aceleración
G4.6

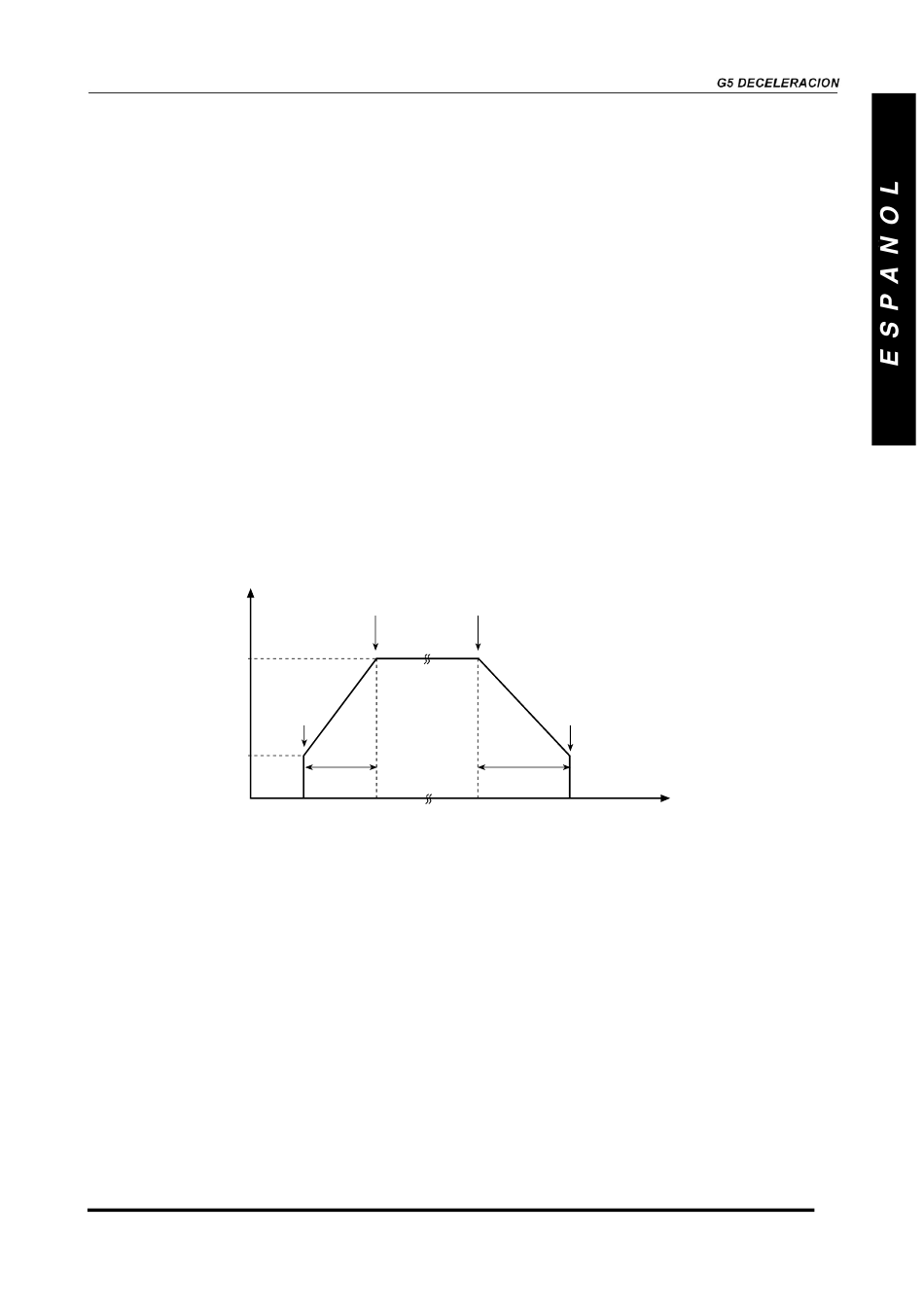

Figura 26. Curva de deceleración.
G4.4 Par Inicial
Inicio
G4.6 Tiempo de
rampa
aceleración
deceleración
G5.2 Tiempo de
deceleración
Final rampa
deceleración
G5.2
Tiempo
DT0019C
