es | Descripción del sistema

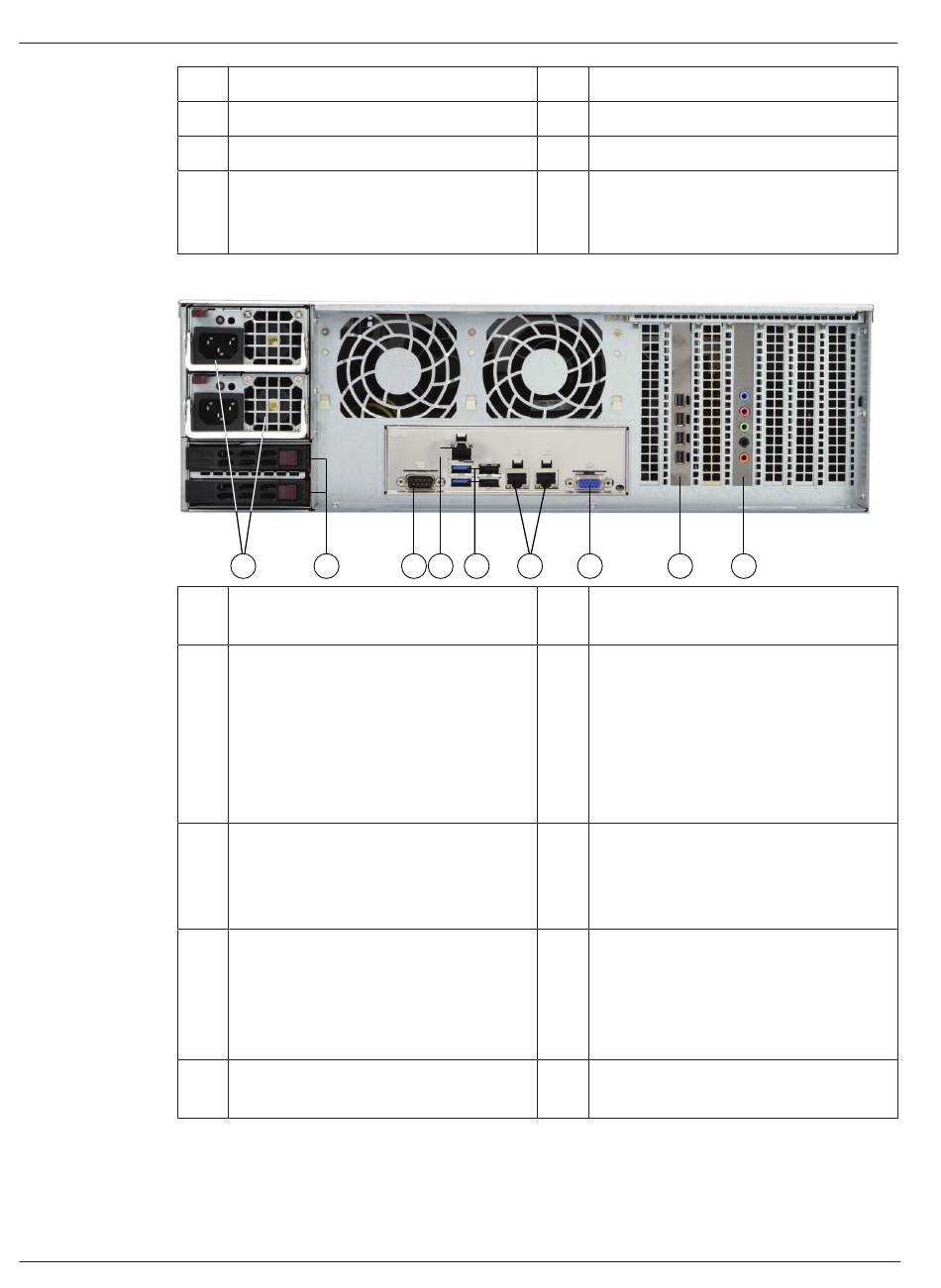

Vista posterior:
3.3
Elementos del panel de control
El panel de control situado en la parte delantera del chasis contiene botones de encendido e
indicadores LED de control del estado.
2020.04 | V1.1 | DOC
3
LED de información
5
HDD (actividad de la unidad)
7
Reiniciar
9
Indicadores LED del soporte de unidad
(verde: acceso a la unidad/rojo: fallo
de la unidad)
1
2
1
2 módulos de fuente de alimentación
3
1 puerto serie
5
4 puertos USB
(2 USB 2.0 y 2 USB 3.0)
7
1 salida de pantalla VGA (no utilizar)
9
1 tarjeta de sonido (entradas y salidas
de audio)
4
6
8
3
4
5
6
2
4
6
8
Instalación manual
DIVAR IP all-in-one 7000 (3U)
NIC1/NIC2
Alimentación
Encendido/apagado
7
8
9
2 unidades SSD redundantes para el
sistema operativo (RAID1 espejo)
1 puerto de red para la conexión del
BMC (Baseboard Management
Controller, Controlador de gestión de
placa base) y la IPMI (Intelligent
Platform Management Interface,
Interfaz de gestión de plataforma
inteligente).
2 puertos de red para la transmisión
de datos (coordinados)
Nota: No cambie el modo de
coordinación.
1 tarjeta gráfica (4 puertos de pantalla
mini)
Nota: Proporciona señal digital. Se
requiere un adaptador activo para
conectar monitores analógicos.
