• Εγκατάσταση καπναγωγού Ø120 mm με ένα διευρυμένο εύρος για σωλήνα διέλευσης.
EL
• Παλιά καπναγωγός με εισερχόμενο αγωγό ελάχιστης διαμέτρου Ø120 και με μία εξωτερική πόρτα η οποία
επιτρέπει τον καθαρισμό της καμινάδας .
284

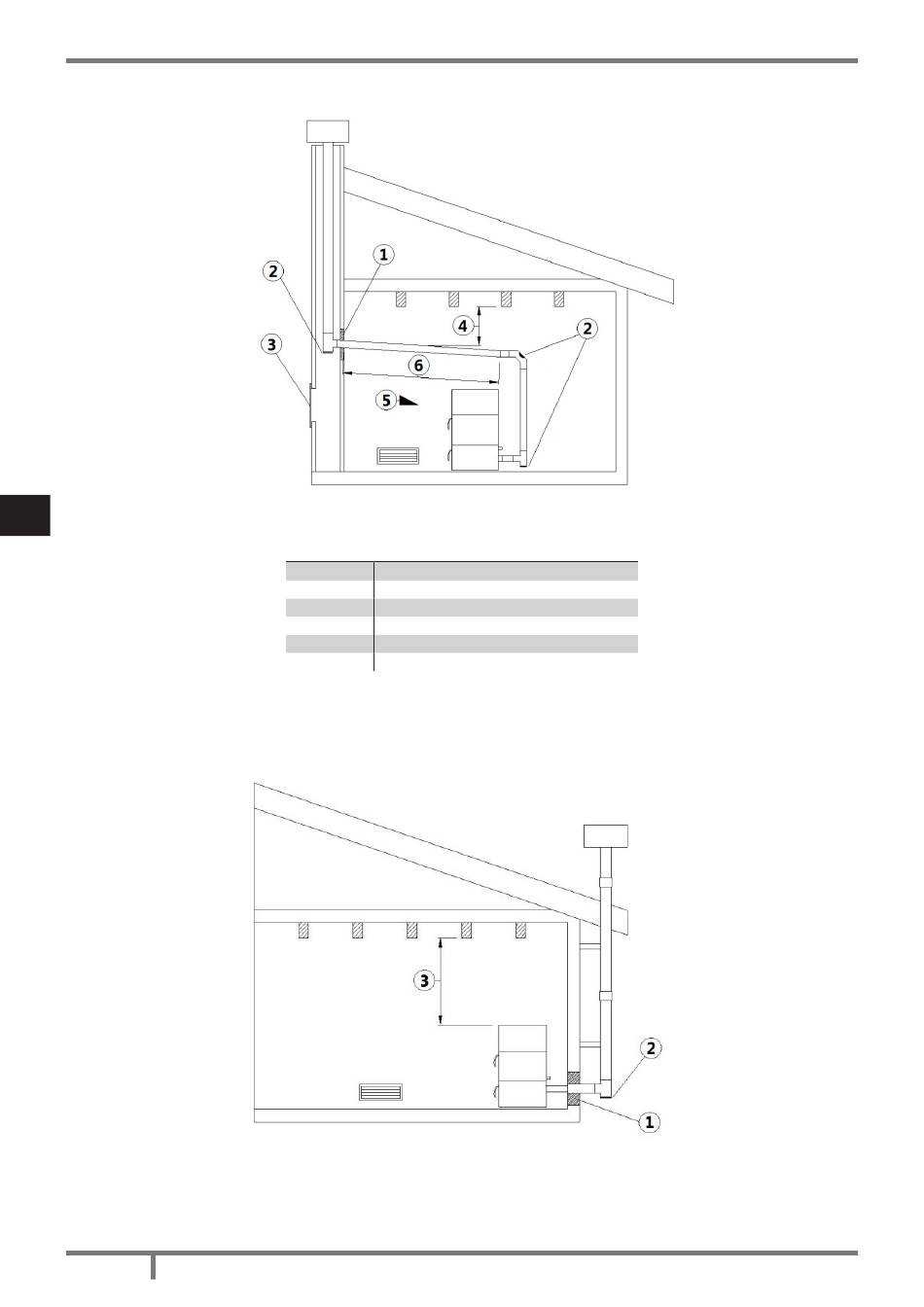

Fig. 10 - Παράδειγμα 2
LEGEND Fig. 10 σελίδα 284
1 Μονωτικό Υλικό
2
Καπάκι ελέγχου
3
Είσοδος Ελέγχου καμινάδας
4
Ελάχιστη Απόσταση Ασφαλείας = 0,5 mt
5
Κλίση ≥ 3°
6 Επίπεδο Τμήματος ≤ 1 mt
Fig. 11 - Παράδειγμα 3
