El diámetro y el paso de la misma forma que si la MAX
PROP® WHISPER fuse una hélice fija normal. La
PROP® WHISPER ofrece una gran ventaja al poderse ajustar
el paso de manera que se optimice el rendimiento de la
hélice. Si el motor no alcanza las RPM máximas aconsejadas
hay que reducir el ángulo de las palas; por el contrario si el
motor supera las RPM máximas aconsejadas hay que
aumentar el ángulo. Con dos grados de variación de paso la
velocidad del barco varia un 14 % a la mismas RPM o las
RPM varían un 14 % a la misma velocidad.

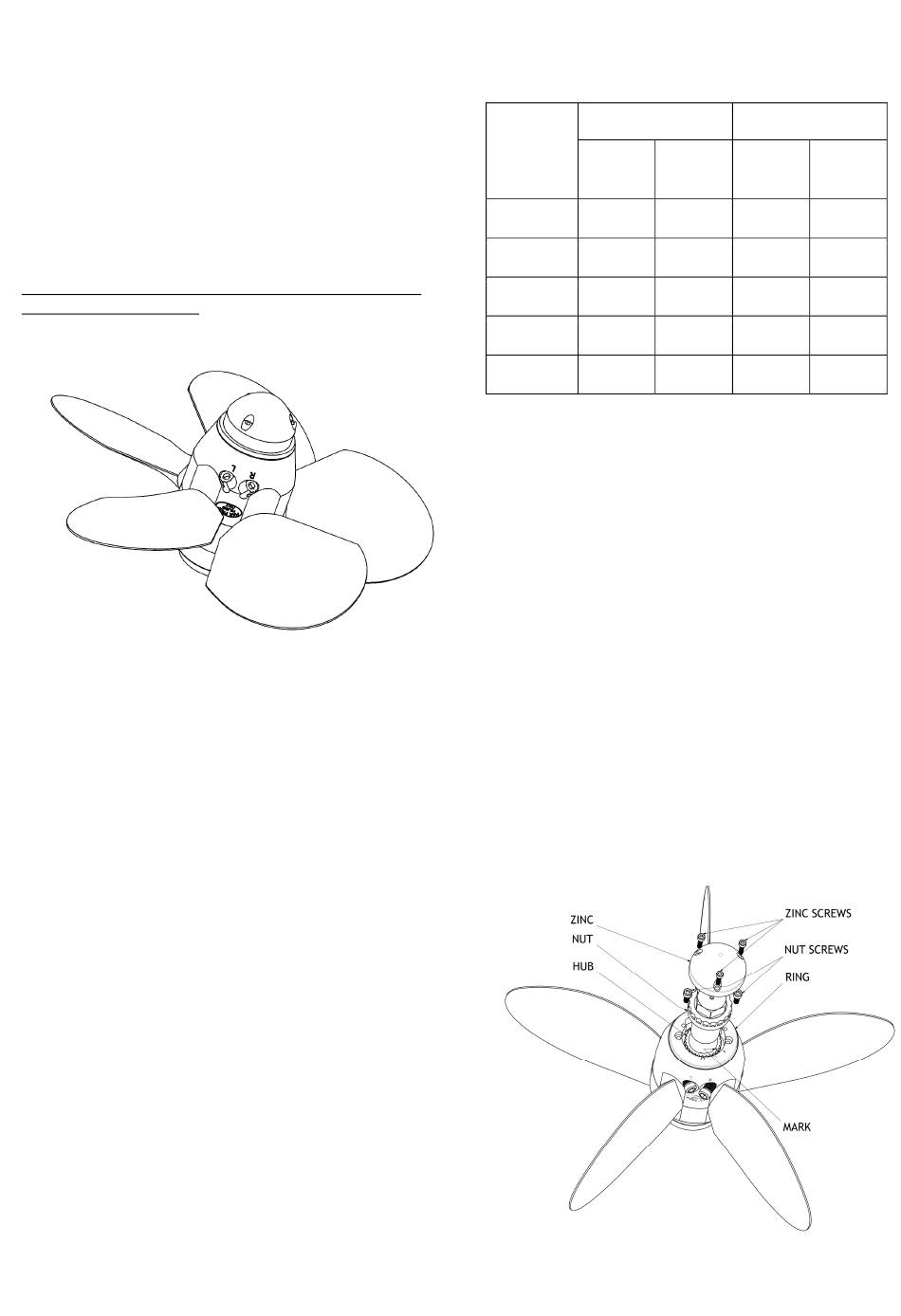

Proceda tal y como se indica a continuación para cambiar el
paso, fíjese en las FIG. 3 y 4
a) Los diferentes pasos correspondientes al ángulo de las
palas están indicados en milímetros en la figura 3
b) En el núcleo de cada hélice hay dos agujeros con
rosca, marcados con las letras "R" y "L"; en estos hay
dos tornillos roscados.
c) El paso de la hélice, tanto el de marcha avante como
atrás, puede ser modificado fácilmente sustituyendo
los tornillos alojados en los espacios indicados en el
punto b. por otros de diferente longitud. Si la hélice
es dextrógira, el paso marcha avante
sustituyendo el tornillo alojado en el agujero marcado
con una "R" y, la marcha atrás, cambiando el situado
en el hueco marcado con "L". Si la hélice es levógira
es al contrario que lo indicado antes "L" sería el paso
avante y la "R" atrás.
d) La lista de las posibilidades de paso de las WHISPER se
indican en la fig. 5
e) Al insertar en los huecos "L" o "R" del núcleo los
tornillos marcados con 20 y 2, las palas adaptan los
20 grados de inclinación, tanto marcha avante como
marcha atrás. Al variar la longitud de los tornillos un
milímetro, la inclinación de las palas se modifica 2
grados.
f) N cada una de las hélices WHISPER:
− El tornillo 20 tiene la misma longitud que el 2
− El tornillo 16 tiene la misma longitud que el 3
− El tornillo 24 tiene la misma longitud que el 1
Fig. 4
cambia
LISTA DE LOS TORNILLOS REGULADORES DE PASO
MAX
SUMINISTRADOS CON CADA HELICE "WHISPER"
Inclinación
de las palas
(GRADOS)
16
18
20
22
24
INSTRUCCIONES PARA CAMBIAR EL SENTIDO DE GIRO DE
LA HELICE
Con la MAX PROP WHISPER® también es posible cambiar el
sentido de rotación. Por ejemplo si cambiase de motor o
si se ha cometido un error al hacer el pedido de una
hélice nueva. Si tiene dudas acerca de la rotación,
mirando de popa a proa una hélice que gira en el sentido
de las agujas del reloj es dextrógira "R" y si gira en
sentido contrario a las agujas del reloj es levógira o "L.
Para cambiar el sentido de giro de una
WHISPER®, de dextrógira a levógira o viceversa, opere tal
y como sigue fig. 6
• Quite los tornillos del ánodo y sáquelo.
• Quite los tornillos que bloquean la tuerca y quite la
tuerca principal.
• En el borde interior encontrará un pasador anular que
debe retirar
• Retire el lugar donde se apoya el ánodo cuando está
instalado.
2
Dextrógiro
AVANTE
ATRAS
AVANTE
"R"
"L"
"L"
16
1
16
18
18
20
2
20
22
22
24
3
24
Fig. 5
Fig. 5
Levógiro
ATRÁS
"R"
1
2
3
MAX PROP
18062014
