9

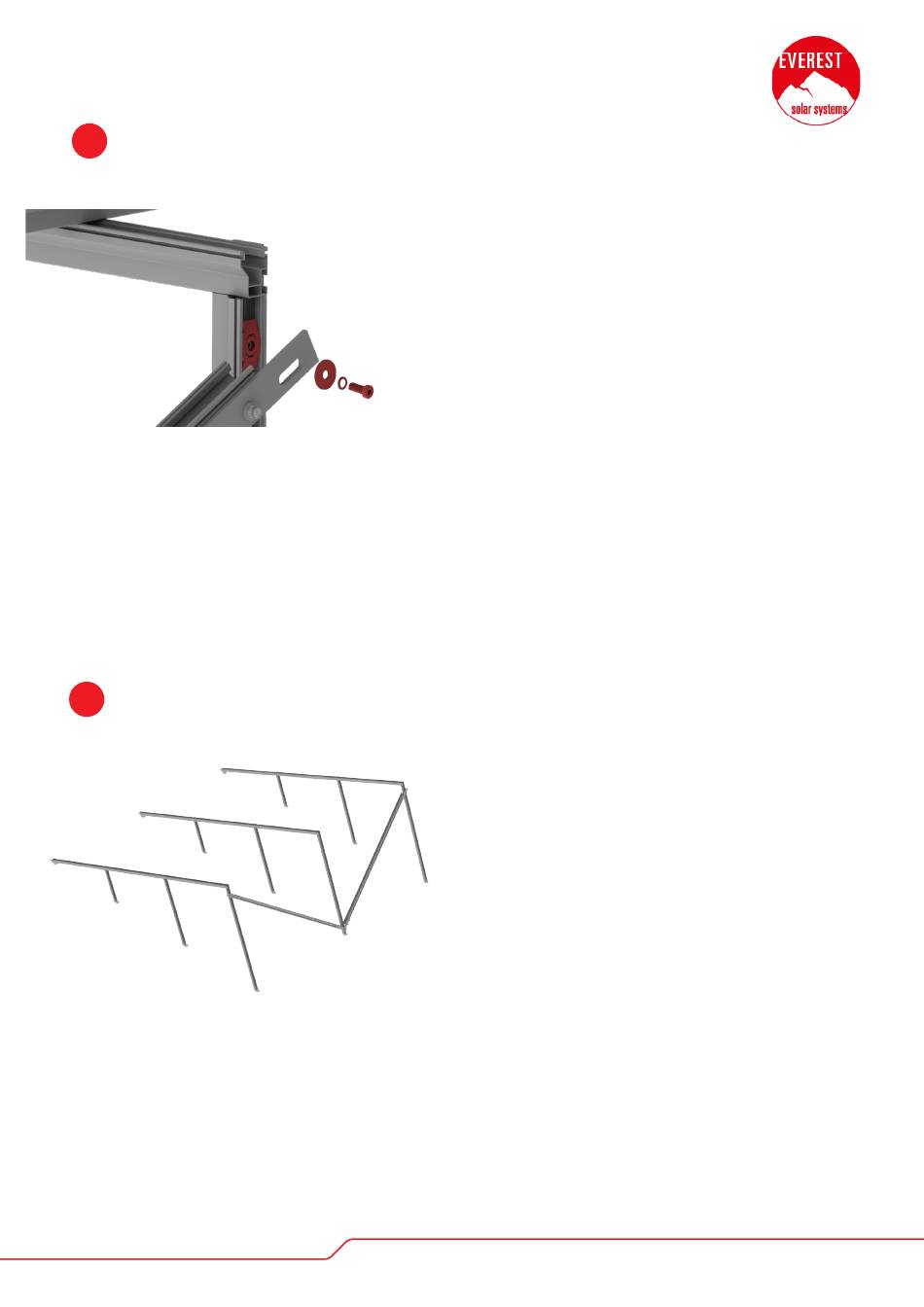

INSTALACIÓN DE TIRANTES
10
COMPLETE LA INSTALACIÓN DE LOS TIRANTES
Antes de comenzar, refiérase al paso 4 donde se muestra
como se instala el Tilt Connector al tirante. Tenga en cuenta
que cada arreglo o plancha solo necesita dos tirantes en las
bahías más externas.
Inserte el Micro Inverter Mounting Kit en el canal en la pata
trasera. Para insertar MK3, jale hacia arriba las pestañas
de plástico negro. Inserte la tuerca metálica de MK3 en
paralelo al canal del riel y gire el ensamblaje 90 grados en
el sentido de las agujas del reloj. Suelte las pestañas.
Coloque el tirante sobre el Micro Inverter Mounting Kit
e inserte el tornillo. Asegúrese de que tanto la rondana
grande como la rondana dentada más pequeña estén
instaladas en el orden correcto como se muestra en la
imagen.
Torque: M8 10.3 ft-lb (14 Nm).
Material requerido: Micro Inverter Mounting Kit (tornillo
allen M8x20mm, rondana de sujeción M8, rondana plana
M8 y MK3) y llave allen de 6 mm.
Los tirantes deben instalarse desde la parte superior de la
estructura de soporte más externa hasta la parte inferior de
la siguiente estructura de soporte más interna.
Nota: Tenga en cuenta que cada matriz secundaria solo
necesita dos brazos en las bahías más externas.
Material requerido: Tirantes y Micro Inverter Mounting Kit.
16
