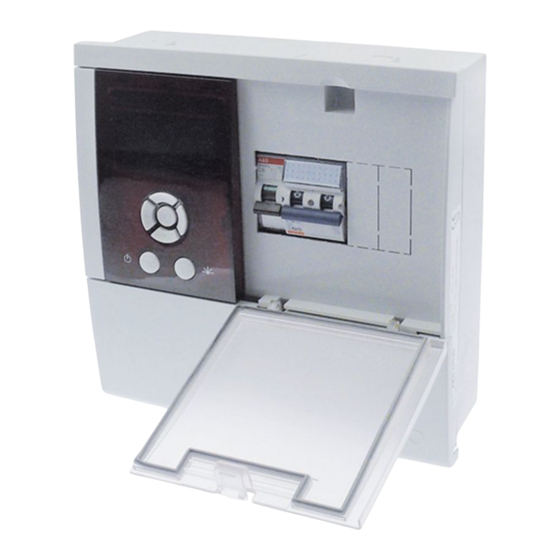

- Página 1 1564H331 Ed.03 Cuadro electrónico PROPlus - Servicios con desescarche trifásico PROPlus Electronic Panel Services with three-phase defrost Tableau électronique PROPlus Services avec dégivrage triphasé Guía rápida / Quick guide / Guide rapide AKO-15643...
-
Página 2: Equipos Que Incorporan Acumuladores Eléctricos Recargables
-Para el funcionamiento correcto del aparato solamente deberán utilizarse sondas del tipo NTC de las suministradas por AKO. -El AKO-15643 debe ser instalado en un sitio protegido de las vibraciones, del agua y de los gases corrosivos, donde la temperatura ambiente no supere el valor reflejado en los datos técnicos. - Página 3 Recomendaciones ¡¡ATENCIÓN!! Antes de realizar cualquier manipulación en el interior del cuadro eléctrico desconecte la tensión. Todos los cableados deben ser conformes a las normas en vigor y deben realizarse por personal autorizado. Realizar solamente las conexiones previstas en los esquemas eléctricos. Temperatura ambiente de trabajo: 5 ºC a + 50 ºC Ÿ...
-
Página 4: Instalación
Instalación (fig. 1) -Retirar la tapa de conexiones (D). -Separar el frontal (B) de la caja (A). -Escoger la entrada de cables más adecuada a la instalación (fig. 2), teniendo en cuenta que los cables de alimentación y desescarche deben entrar por la parte derecha de la caja (I). -Realizar los taladros para los prensaestopas. - Página 5 Fig. 2 Fig. 3 Fig. 4 Al montar el frontal, prestar atención a que los cables no toquen la placa electrónica. Utilizar las bridas suministradas. Fig. 5...
-
Página 6: Conexionado
Conexionado * I max. < 6 A MODBUS RELÉ RS-485 ALARMA VENTILADOR 230Vac 230Vac 475 W 460W * I max. < 10 A / III C-10 AUX. RELÉ SOLENOIDE 230Vac AUXILIAR U V W La función de la salida del relé auxiliar (bornes 40 y 41) es configurable ENTRADA (ver pág. -
Página 7: Opciones De Conexión De Presostatos
Opciones de conexión de presostatos Presostato Alta-Baja combinado Configuración Configuración ent. digital 1: Entrada baja presión Polaridad entrada 1: Normalmente abierto Configuración ent. digital 2: Alarma externa severa Polaridad entrada 2: Normalmente abierto Configuración relé AUX: Recogida de gas Presostato de Baja y Alta independientes Configuración Configuración ent. -
Página 8: Descripción
Descripción 03/02/11 13:35:26 Ju Estado de Fecha la batería Carga completa Hora Día de la Cargando semana Temperatura Defectuosa o no conectada ºC (Intermitente) Indicadores de estado Protector térmico de maniobra Protector térmico desescarche 03/02/11 13:35:26 Ju Pantalla ºC Navegador Tecla de escape Tecla de ayuda Tapa protectora... -
Página 9: Indicadores De Estado
Indicadores de estado Permanente: Relé de compresor activo. Permanente: Relé de ventiladores activado. Intermitente: Debería estar activado, Intermitente: Debería estar activado, pero no lo está debido a algún parámetro. pero no lo está debido a algún parámetro. Desescarche finalizado por tiempo. Relé... -
Página 10: Menú De Programación
Menú de programación El menú de programación permite ajustar los parámetros del equipo a las necesidades de la instalación. Para acceder al menú de programación, pulse la tecla SET durante 5 segundos. Si el código de acceso está activado, se solicita un código de 2 dígitos si el código introducido no es correcto, el equipo no entra en programación. -
Página 11: Modo Visualización
Modo visualización Define la información que se mostrarán en pantalla durante el funcionamiento normal: Sonda y reloj: Muestra la sonda definida en el parámetro sonda a visualizar, la fecha, la hora y el día de Ÿ la semana. Sonda y texto: Muestra la sonda definida en el parámetro sonda a visualizar y la descripción del equipo. Ÿ... -
Página 12: Control De La Refrigeración (Compresor)
Parámetros ..5 seg. Control de la REFRIGERACIÓN (Compresor) Descripción Unidades Max. Punto de ajuste (o Set Point) (ºC/ºF) Diferencial de la sonda 1 (ºC/ºF) 20.0 Calibración de la sonda 1 (ºC/ºF) -20.0 20.0 Bloqueo superior del punto de ajuste (No se podrá fijar por encima de este valor) (ºC/ºF) B.I. - Página 13 Control del VENTILADORES Descripción Unidades Max. Temperatura de paro de los ventiladores controlada por sonda 2 (ºC/ºF) -40.0 99.9 (La sonda 2 debe estar activa) Diferencial de la sonda 2 (ºC/ºF) 20.0 ¿Parar ventiladores al parar compresor? Estado de los ventiladores durante el desescarche: Desc.
-
Página 14: Estado General
Descripción Unidades Max. Retardo alarmas por entrada digital 2 (min.) Polaridad de la entrada digital 2: Normalmente abierto - La entrada se activa al cerrar contacto Normalmente cerrado - La entrada se activa al abrir contacto Tiempo de inactividad con puerta abierta (min.) Temporización luz cámara (min.) -
Página 15: Ahorro De Energía
Descripción Unidades Max. Configuración de sondas: TEM en TEM en S1/REG en S3: Sonda de control conectada en S1 y sonda de registro en S3 TEM y REG en S3: Sonda de control y de registro conectadas en S3 Retardo de todas las funciones al recibir alimentación eléctrica (min.) Tipo de funcionamiento (No seleccionable) Frío...
