DMTA-20006-01ES, Rev. A, Agosto de 2015
Enlace hembra
Enlace a mitad
Considere la Figura 1-2 en la página 21 para visualizar el flanco posterior del lado
derecho que incluye el codificador. Este último registra la posición del escáner
alrededor de la tubería. Es posible utilizar sólo el lado del codificador del escáner para
inspeccionar los acoplamientos de tubería a componente. Véase la Figura 1-4 en la
página 22.

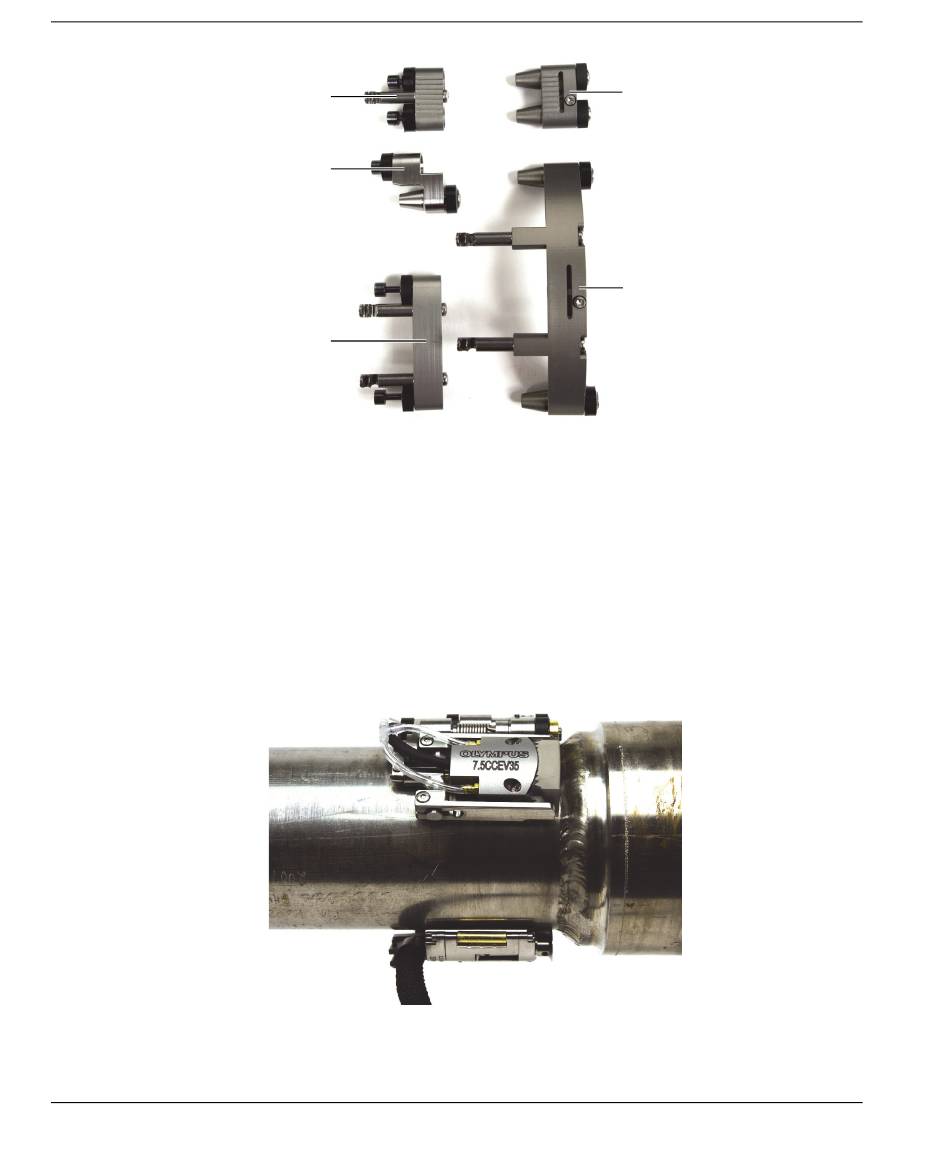

Figura 1­4 Inspección del acoplamiento de tubería a componente con
22 Capítulo 1
Enlace medio
Figura 1­3 Tipos de enlace
la configuración del escáner de un sólo lado
Enlace macho pequeño
Enlace grande
