Instalación
32
3.
AVISO
Daños en el elemento sensor
‣
Asegúrese de que los elementos sensores no sufran golpes.

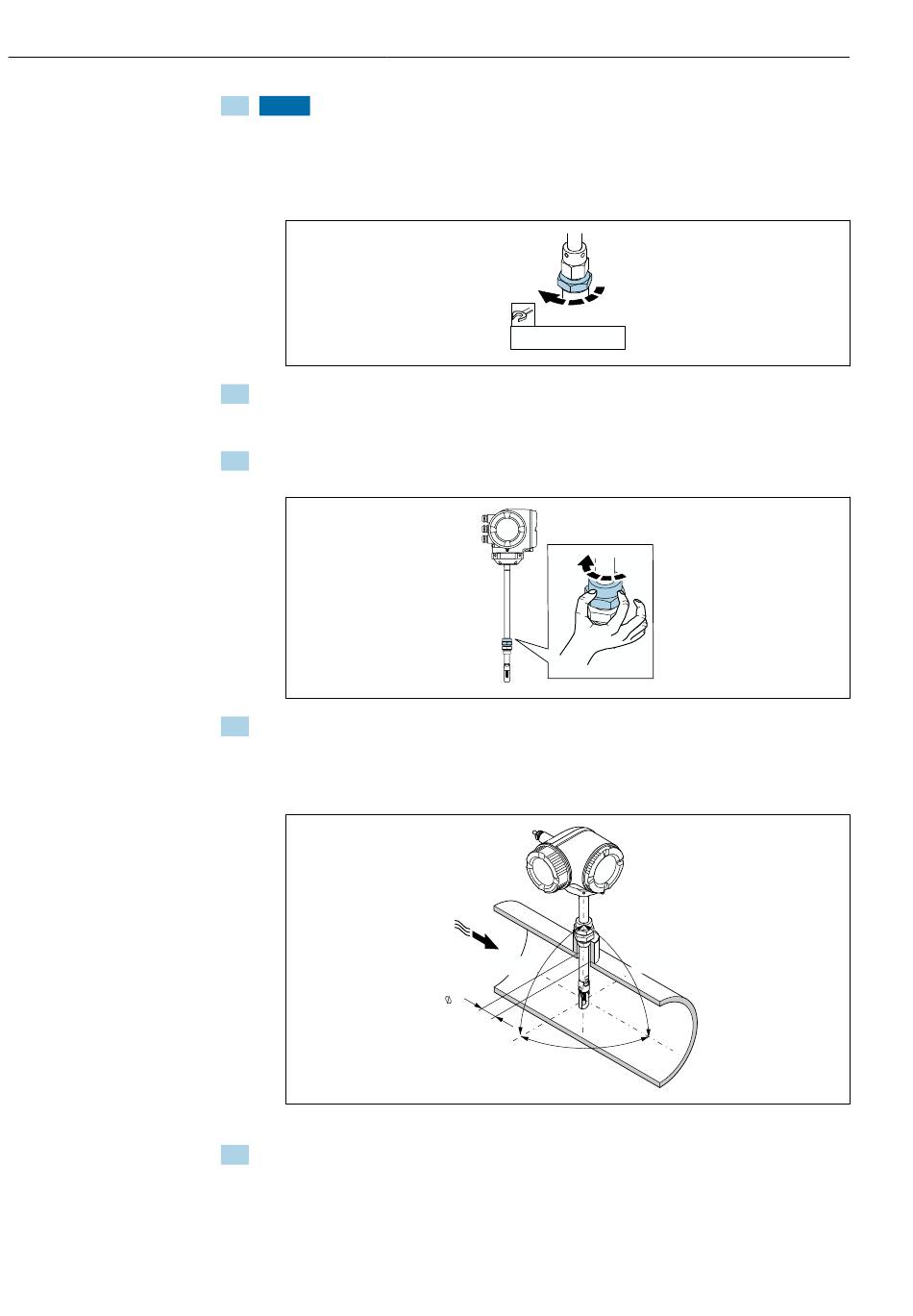

Use una llave inglesa (36 mm/42 mm) para apretar la tuerca inferior de la unión de
la tubería hasta el tope final.
4. A continuación, lea en la escala la profundidad de inserción calculada previamente e
inserte el sensor hasta que este valor se encuentre a la misma altura que el extremo
superior de la unión de la tubería.
5. Apriete a mano la tuerca de unión. El sensor todavía se debe poder mover
ligeramente.
6. Alinee el sensor con el sentido de flujo.
Preste atención al sentido de la flecha representada en la sección del cuello del
sensor y que indica el sentido de flujo.
La desviación máxima admisible respecto a la dirección de flujo es de 3°.
16
Medidas: mm (in)
7. Según la conexión a proceso:
Apriete la tuerca de unión con x vueltas:
En caso de anillos de sujeción PEEK, siga en el paso 8.
En caso de anillos de sujeción de metal, siga en el paso 9.
36 mm/42 mm
90°(±3°)
3 1
( 1 .
, 0
± 0
2 2
, 5
± 0
. 0 1
9 )
90°(±3°)
Proline t-mass I 300 HART
90°(±3°)
Endress+Hauser
A0036810
A0041024
A0039511
