MONTAJE DEL SUMINISTRO DE AIRE EXTERNO

Para desmontar las placas de cubierta de la carcasa de Ø100 mm, use un destornillador normal como se muestra a continuación.
Incline el destornillador y libere las placas de cubierta.
Aire de combustión externo por el suelo
MONTAJE DEL SUMINISTRO DE AIRE EXTERNO
NAVN:
Scan 1001 Kassette
EMNE:
MATERIALE:
DIMENSION:
STI:
Ekstern forbrænding bag på svøb
EMNE:
18
Scan 1001 Frisklufttilførsel bund af ovn
EMNE:
N/A
VÆGT:
C:\Working Folder\Designs\Scan 1001\91001032.idw
N/A
AREAL:
N/A
VÆGT:
N/A
AREAL:
Aire de combustíon externo
en la parte trasera de la cassette
EN LA PARTE TRASERA DE LA CASSETTE
TG.NR:
91001020
TG.NR:
N/A
VÆGT: DATO: 07-05-2012
24-04-12
DATO: SIGN:
N/A
AREAL:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
Krog Iversen & Co A/S
1
DK-5492 Vissenbjerg©

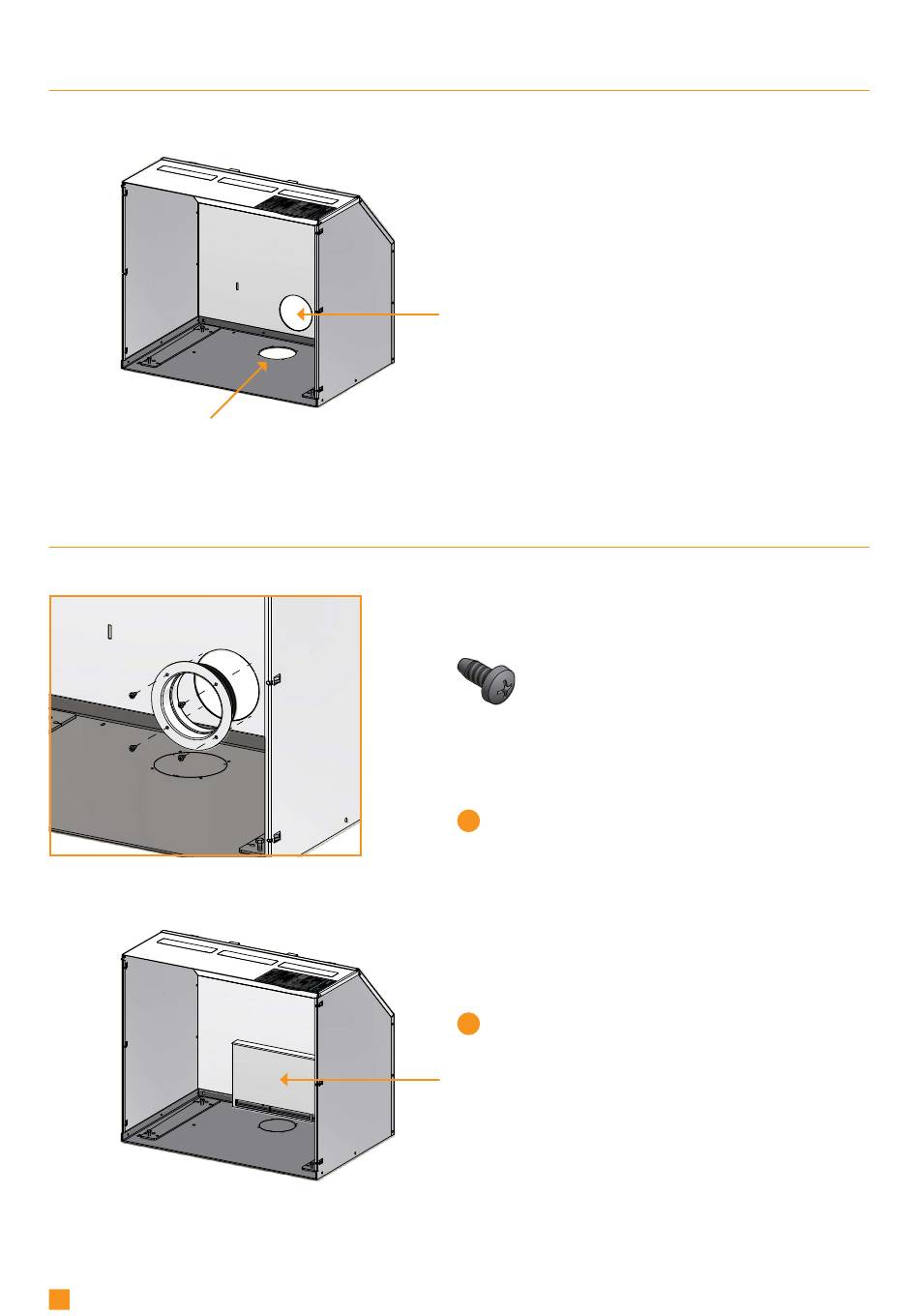

Coloque la carcasa de Ø100
91001037
TG.NR:
15-05-12 BC
DATO: SIGN:
Krog Iversen & Co A/S
2
DK-5492 Vissenbjerg©
Enganche la caja de aire de combustión
que hay en la placa trasera de la cassette.
Esta caja siempre debe montarse al
conectar el inserto con suministro de aire
externo.
Monte el inserto en la cassette (véase la
página 21)
4 tornillos autorroscantes de 4,2 x 6,5 mm
91001032
